Sistema capacitivo di misura dei giri da 1 a 400.000 rpm anche su materiali isolanti

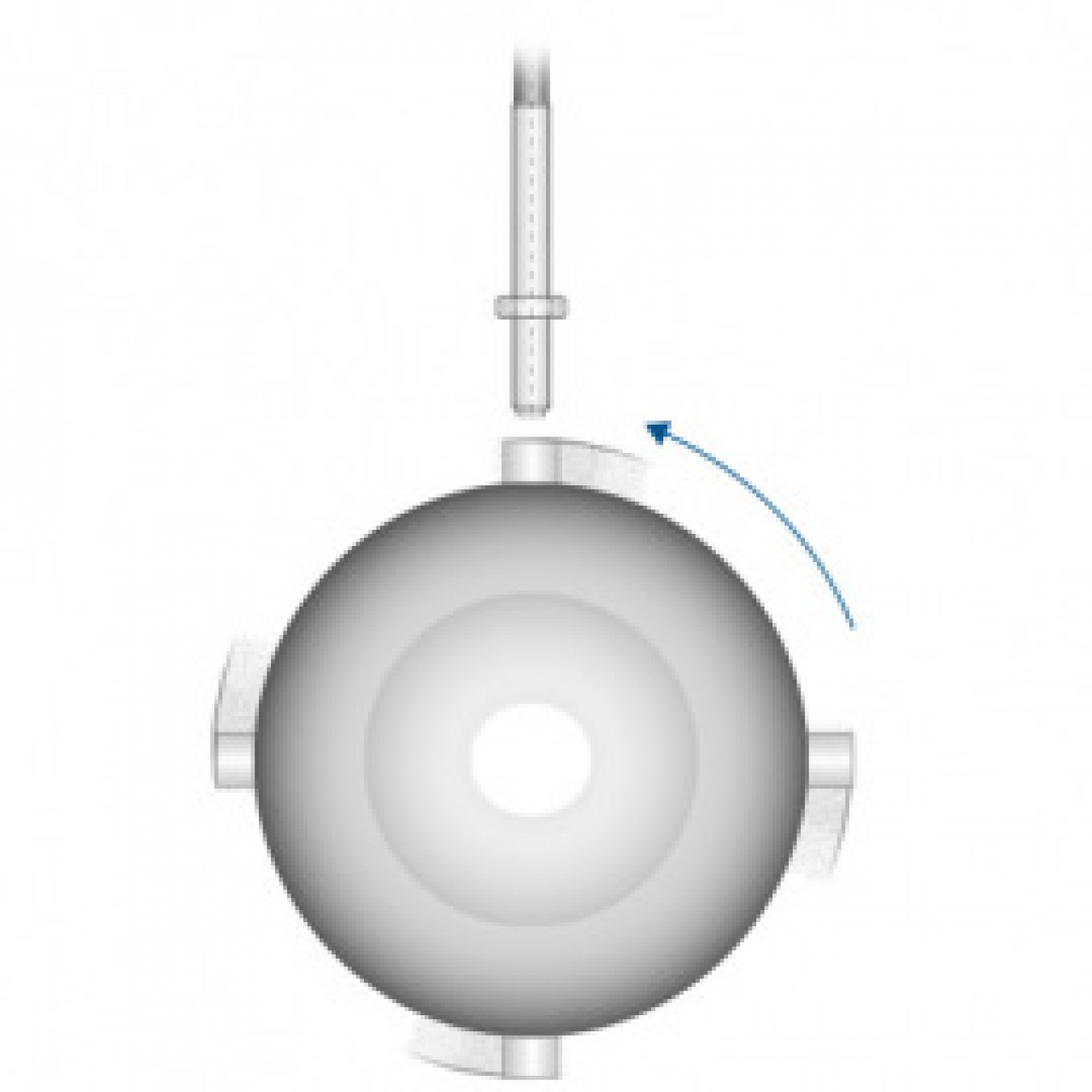

Il sistema è formato da un sensore industriale compatto, il CS025/M5 con campo di 0,25 mm e filettatura M5, collegato con cavo a un controller robusto. La distanza massima tra sensore e oggetto è di 1 mm; il sensore si monta in direzione assiale o radiale per rilevare pale, denti, anelli o sporgenze. La banda passante di 110 kHz consente di seguire anche le velocità più alte, con linearità inferiore a ±0,2 % FSO.

Un selettore rotativo regolabile, fino a 16 posizioni, adatta l'uscita agli oggetti con più punti di misura per giro, come un rotore palettato. L'uscita è in tensione oppure su interfaccia digitale. Il principio capacitivo rende il sistema immune ai campi elettromagnetici, e la filettatura M5 consente il montaggio in spazi ridotti.

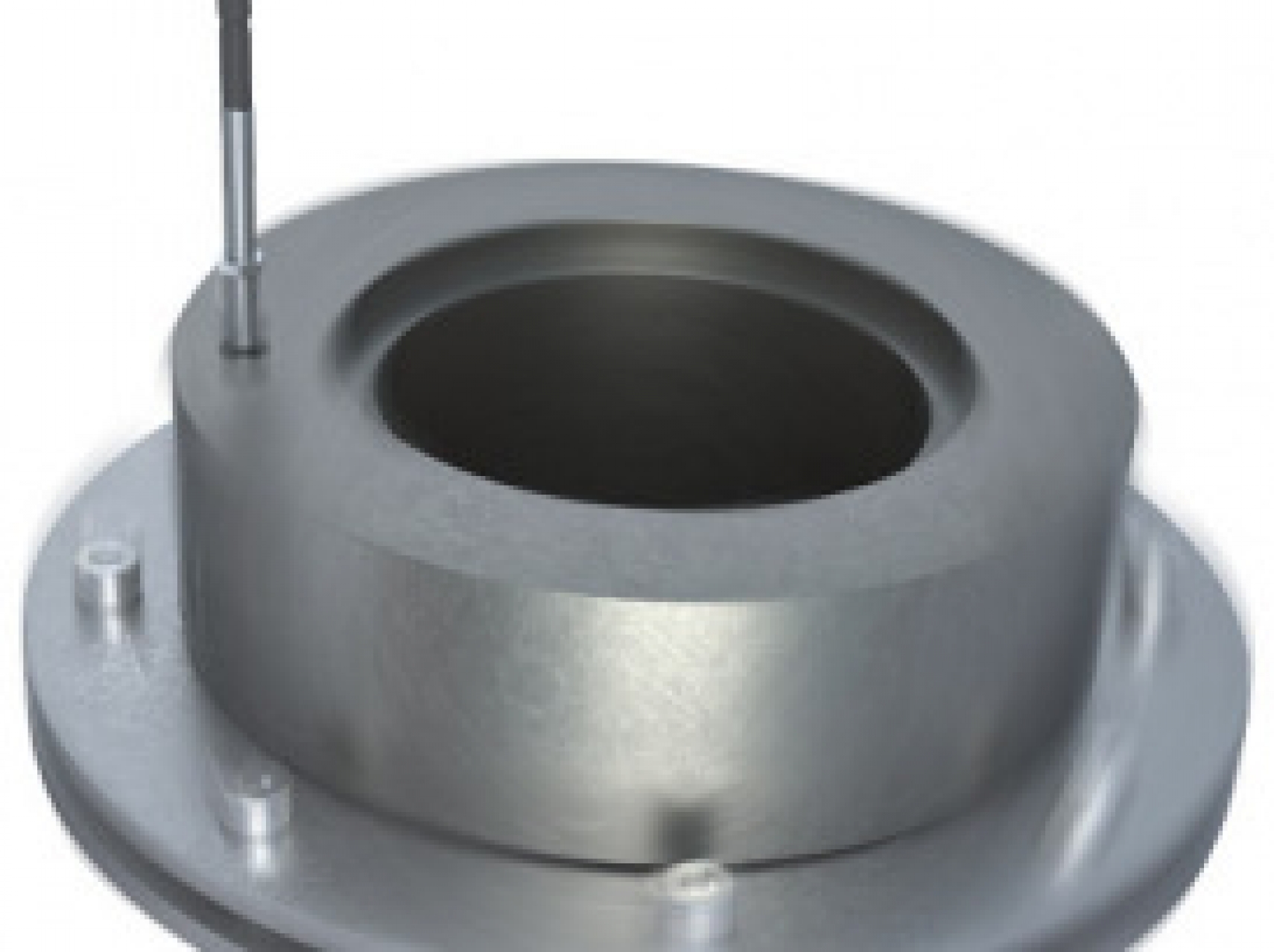

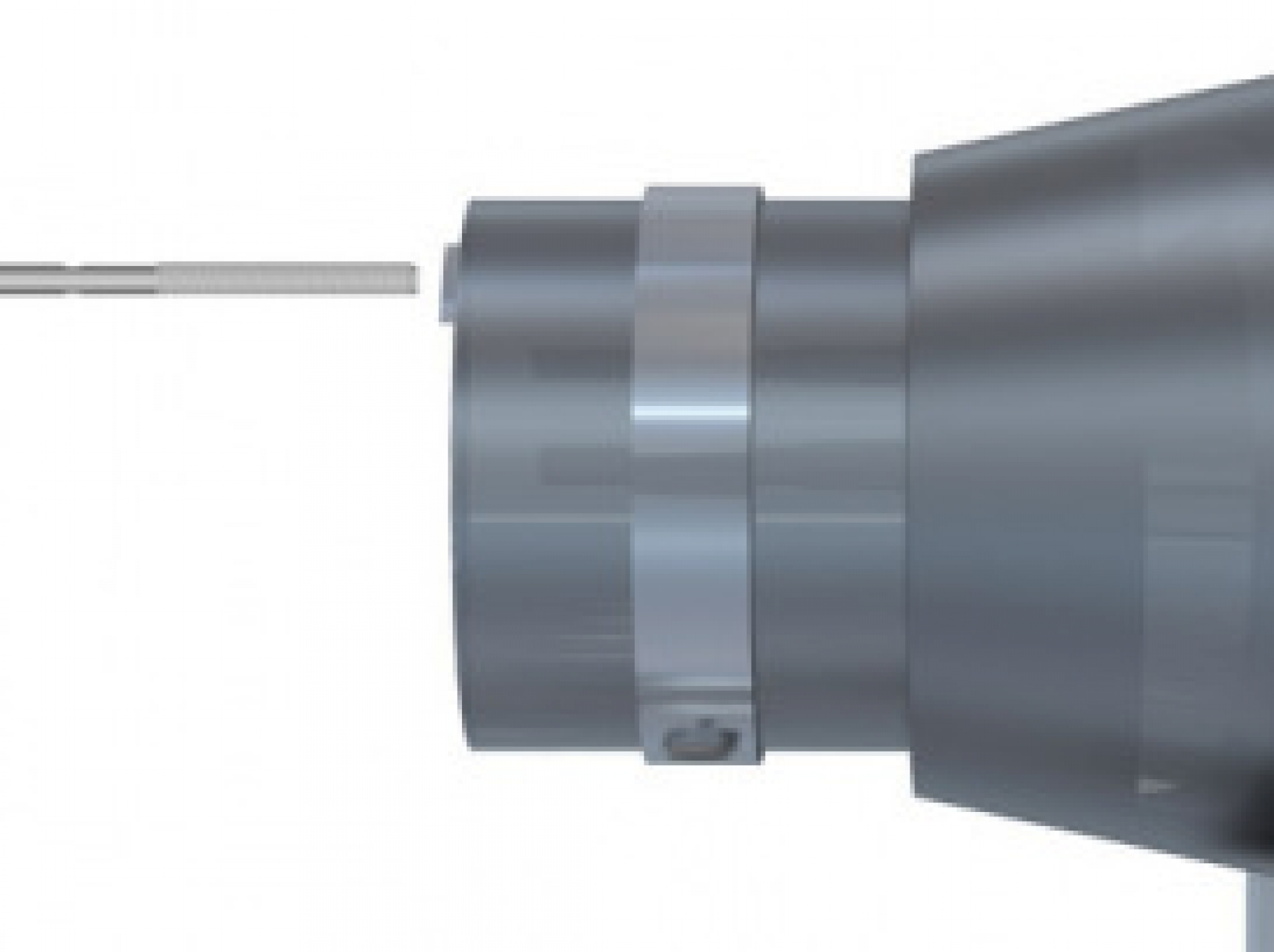

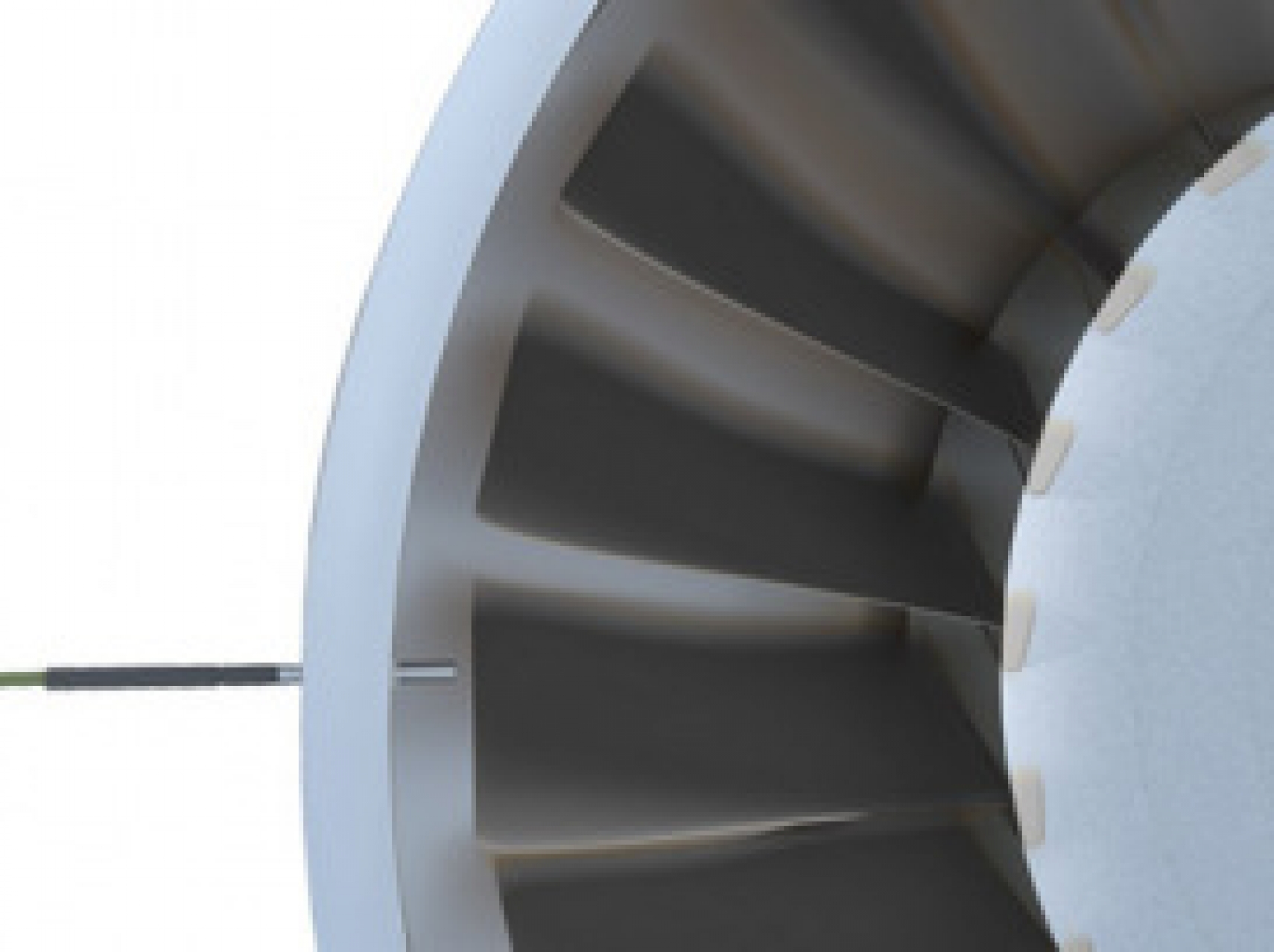

Gli esempi applicativi indicati dal costruttore sono il monitoraggio della velocità sugli alberi con montaggio assiale, la misura nelle turbine con montaggio radiale e il controllo dei giri negli impianti di perforazione. Gli ingegneri Luchsinger aiutano a scegliere posizione e orientamento del sensore. Per i turbocompressori c'è il sensore di giri compatto per turbocompressori; per la misura di spostamento con lo stesso formato di controller, il controller capacitivo monocanale. Il quadro delle soluzioni è nella panoramica dei sistemi di misura dei giri.
