Sensore laser a triangolazione high-end fino a 150 kHz, ripetibilità da 0,008 µm

I campi di misura sono cinque, da 10 a 200 mm. Sui campi da 10, 25 e 50 mm la linearità è inferiore a ±0,015 % FSO, cioè meno di ±1,5 µm sul modello da 10 mm, dove la ripetibilità è inferiore a 0,008 µm. La stabilità termica va da ±0,005 a ±0,02 % FSO/K secondo il campo. La frequenza si regola da 0,25 a 150 kHz e la luce ambiente ammessa raggiunge 200.000 lx con la soppressione dello sfondo.

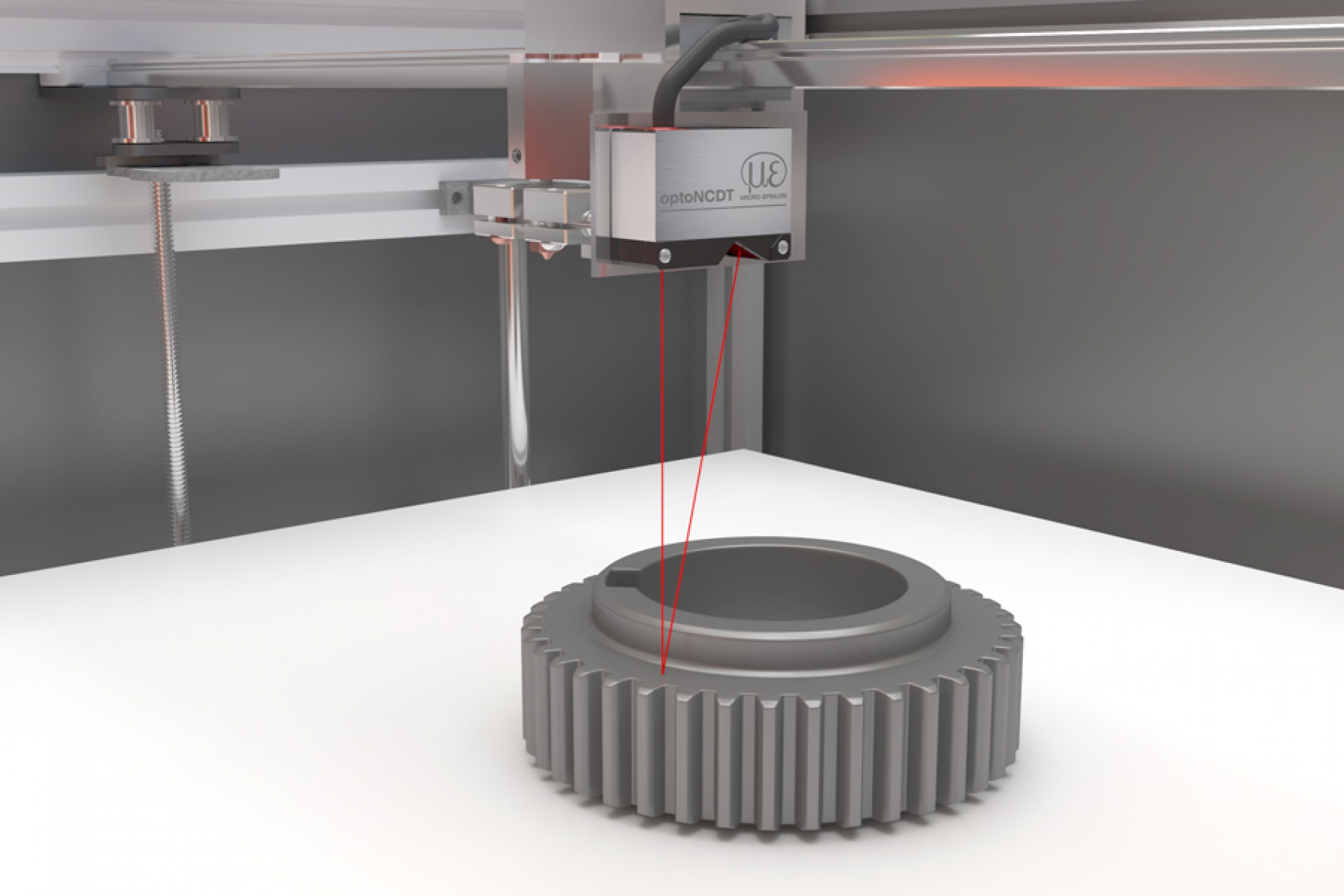

L'uscita digitale è Ethernet a 32 bit o RS422, con EtherNet/IP tramite modulo; le uscite analogiche 4-20 mA, 0-5 V e 0-10 V sono integrate. Gli ingressi per due encoder permettono di associare la misura alla posizione dell'asse, e i punti di appoggio con fori di centraggio garantiscono un montaggio riproducibile. Una versione con EtherCAT o PROFINET integrati lavora fino a 20 kHz. La custodia in alluminio è IP67, con cavo integrato da 3 m o pigtail M16.

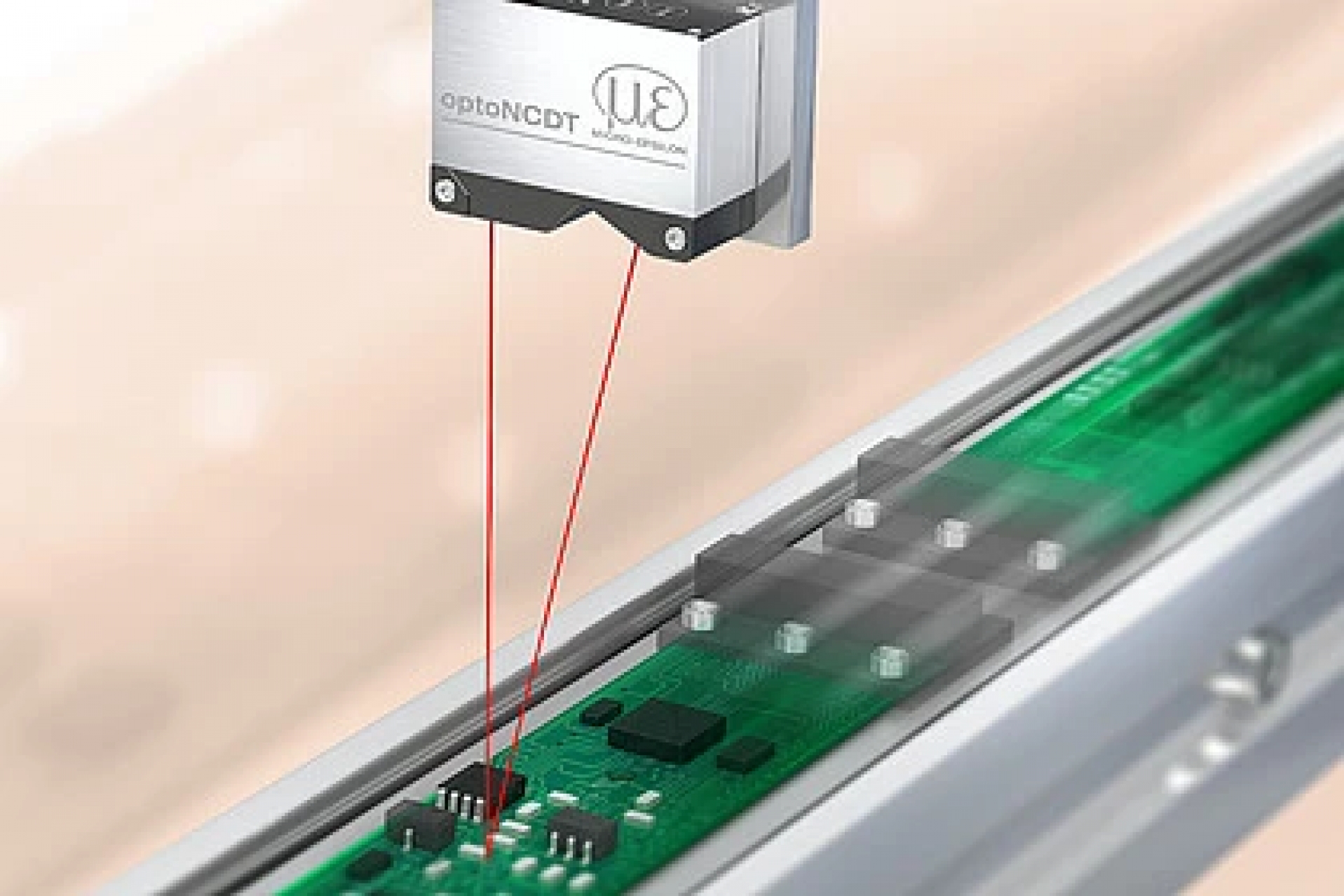

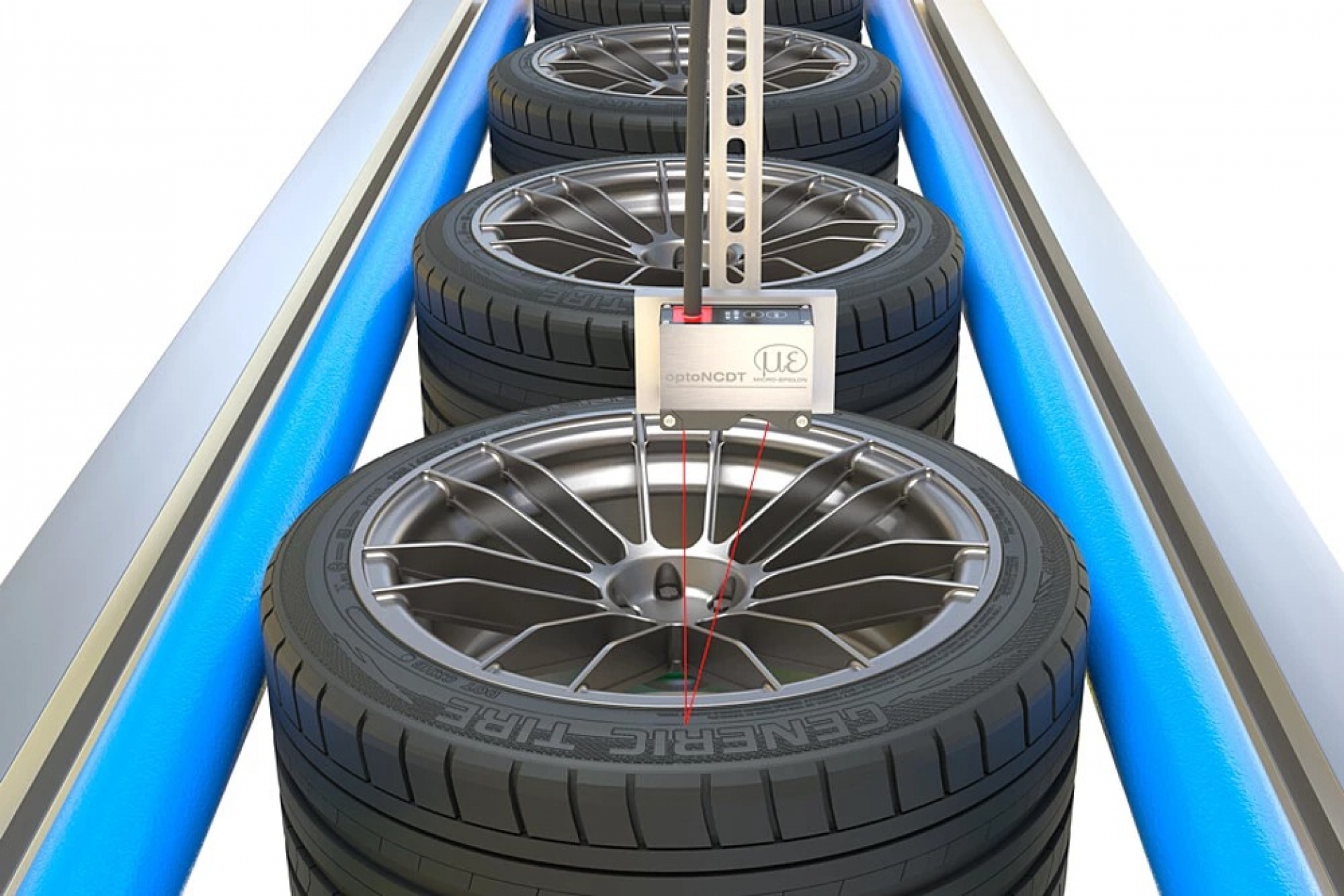

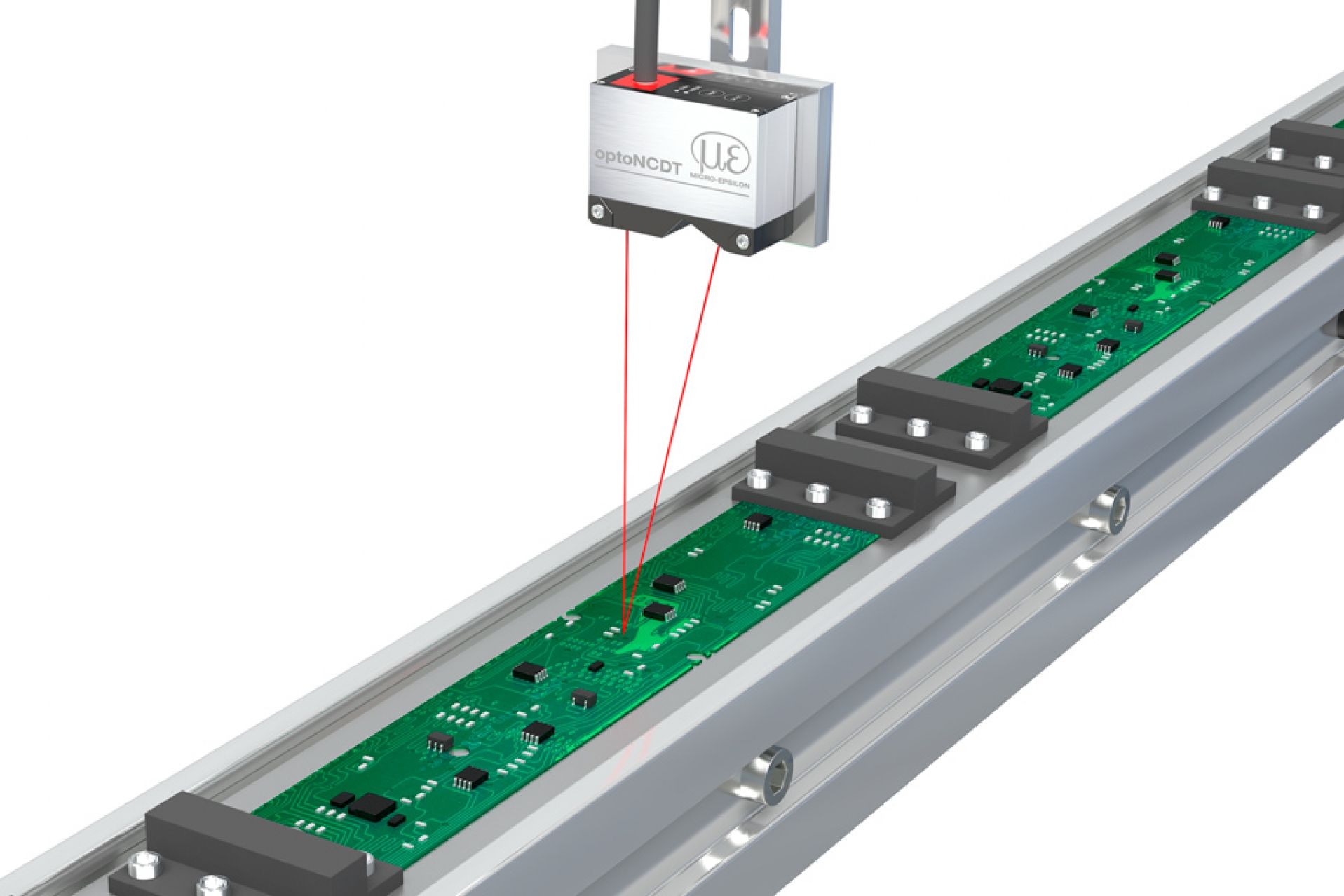

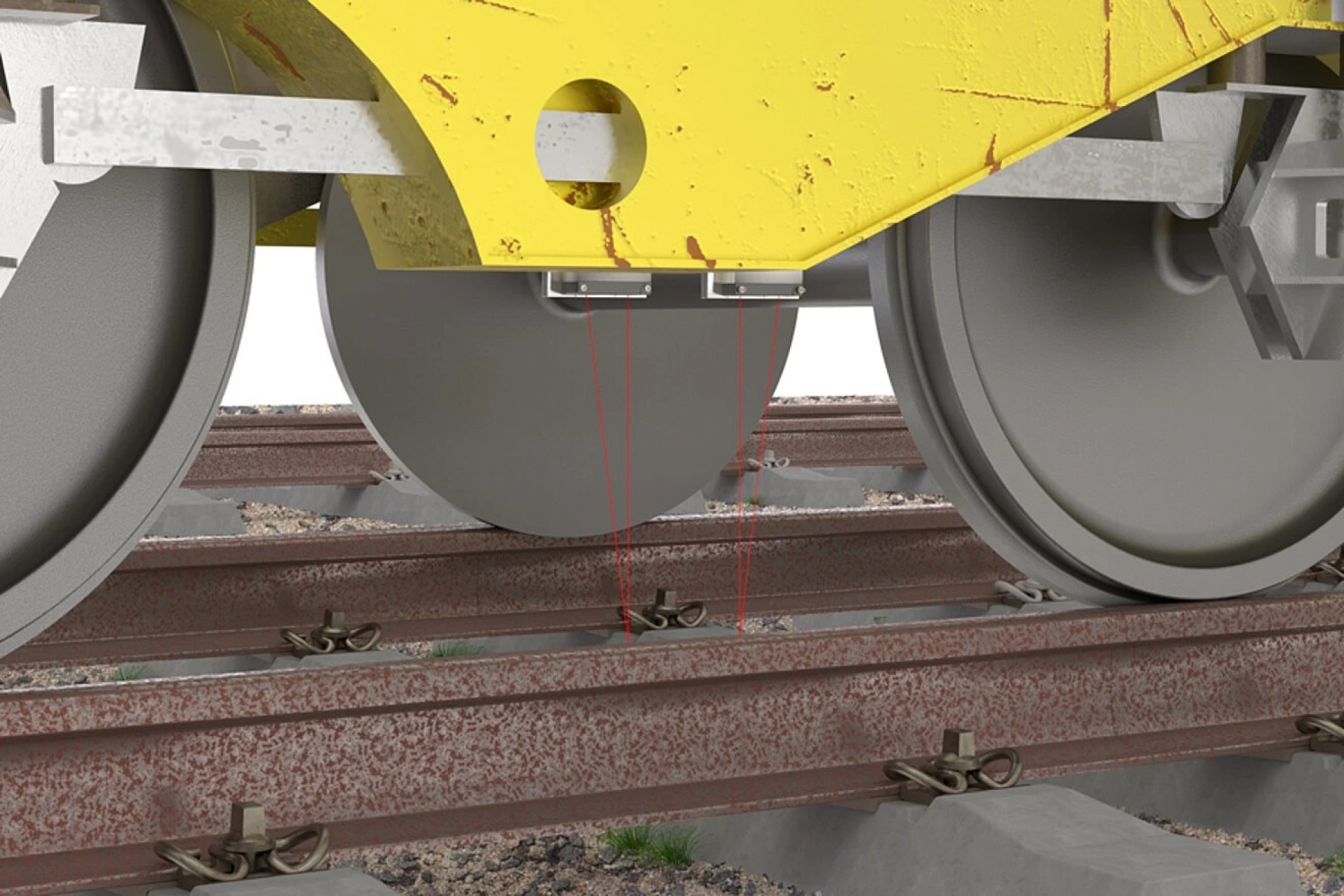

Le applicazioni tipiche sono il controllo di processo ad alta velocità, la misura su componenti di precisione in movimento, la scansione di profili e superfici con encoder e l'aggiornamento di installazioni esistenti con sensori della serie 2300, grazie a una piastra di montaggio che ne mantiene la foratura. Per frequenze fino a 49 kHz c'è il sensore ad alta dinamica, per l'automazione a 10 kHz il modello con Industrial Ethernet. Gli ingegneri Luchsinger aiutano a dimensionare la configurazione; il quadro è nella panoramica sulla misura laser a triangolazione.
