optoNCDT 1900

Brand: Micro-Epsilon

Sensore laser a triangolazione per automazione avanzata, 10 kHz, campi da 2 a 500 mm

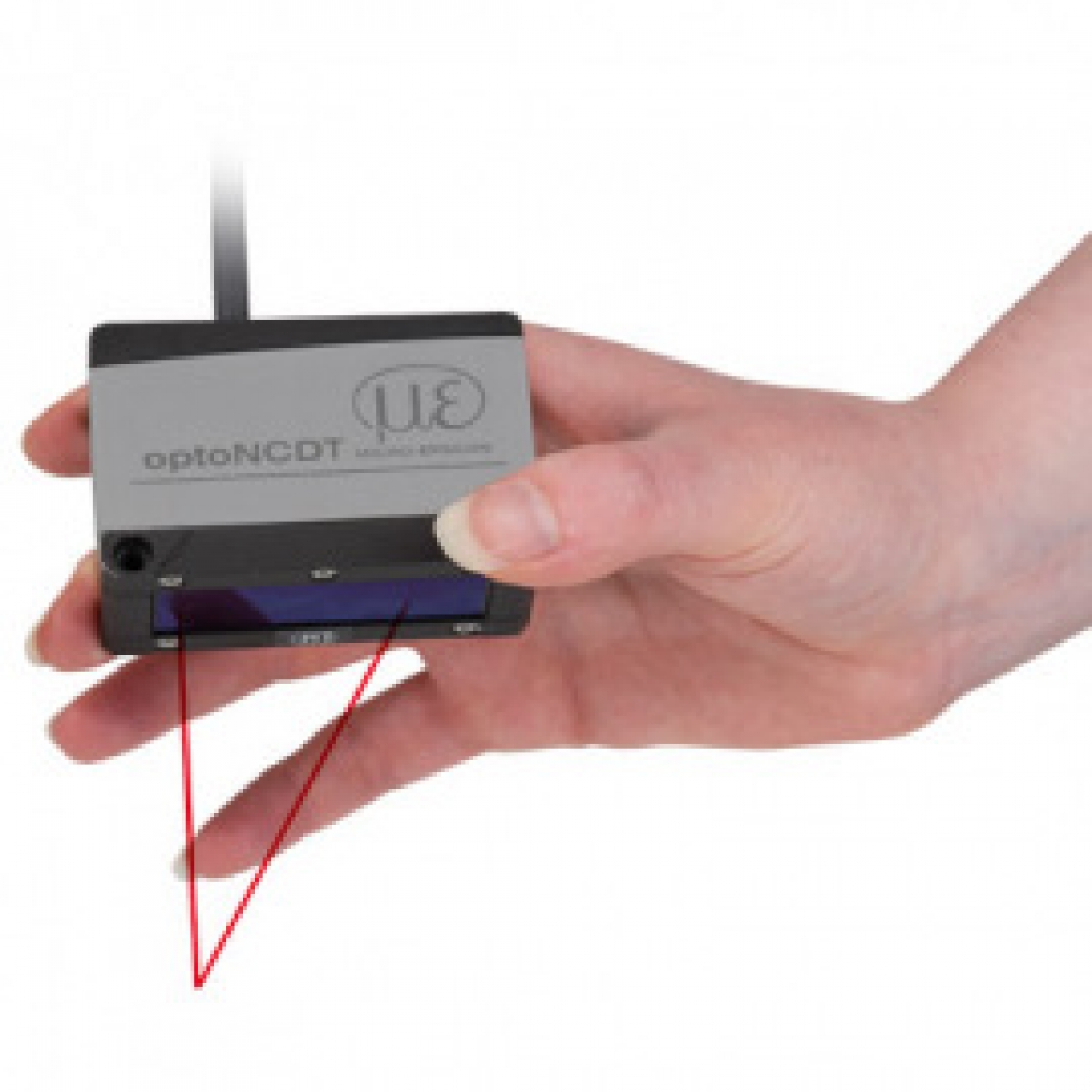

L'optoNCDT 1900 unisce in un corpo compatto con controller integrato linearità fino a ±1 µm, 10 kHz di frequenza di misura e una forte immunità alla luce ambiente. Copre otto campi da 2 a 500 mm ed è pensato per l'automazione di precisione, la robotica e le macchine in cui serve una misura veloce e stabile su superfici diverse.

Richiedi Informazioni

Sui campi corti le prestazioni sono quelle di un sensore di alta gamma: sul modello da 2 mm la linearità è inferiore a ±1 µm e la ripetibilità a 0,1 µm; dal campo da 10 a quello da 50 mm la linearità resta entro ±0,02 % FSO. La stabilità termica è di ±0,005 % FSO/K e la luce ambiente ammessa arriva a 50.000 lx sui campi fino a 50 mm. La frequenza si imposta su sette livelli fino a 10 kHz.

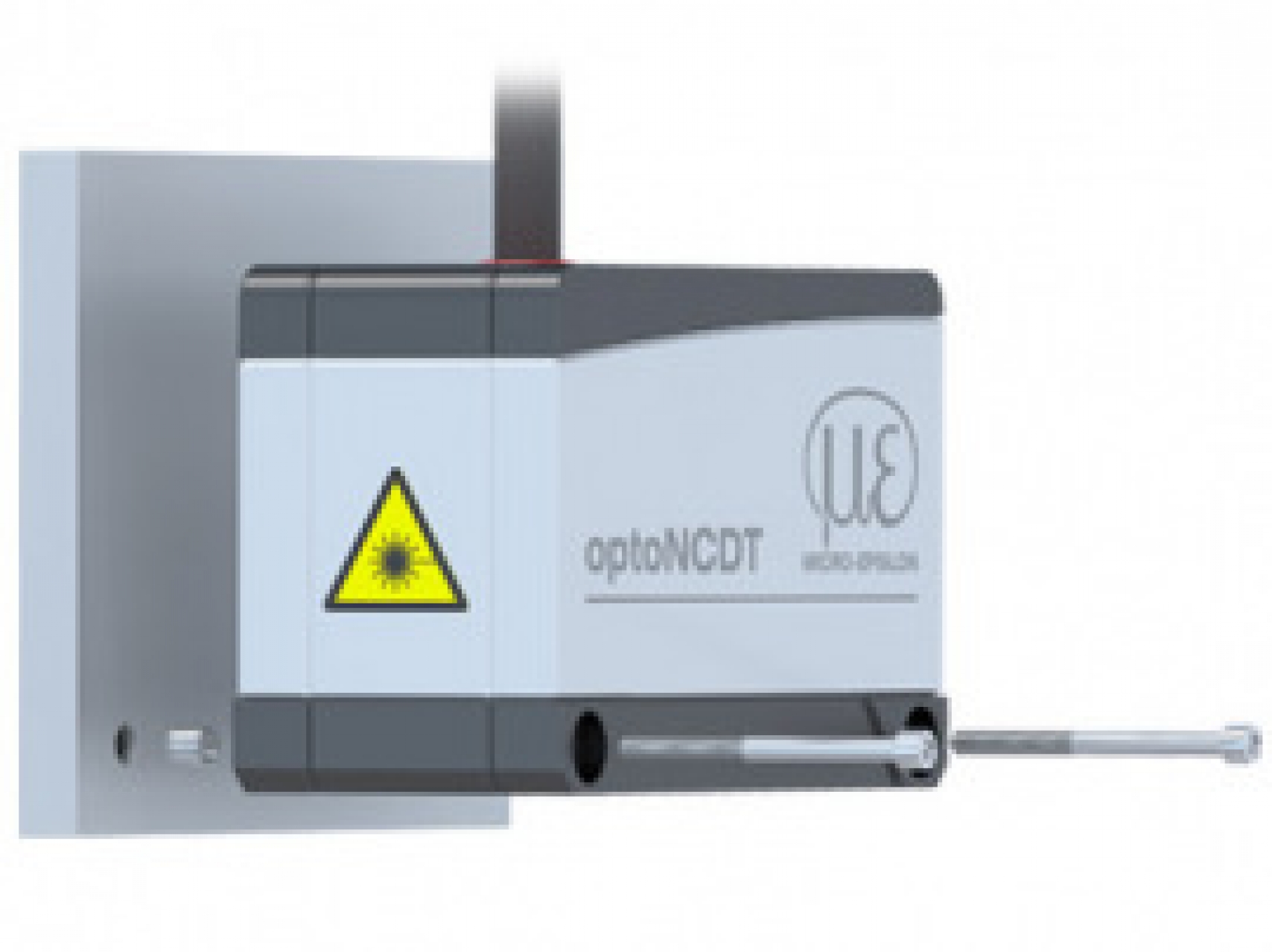

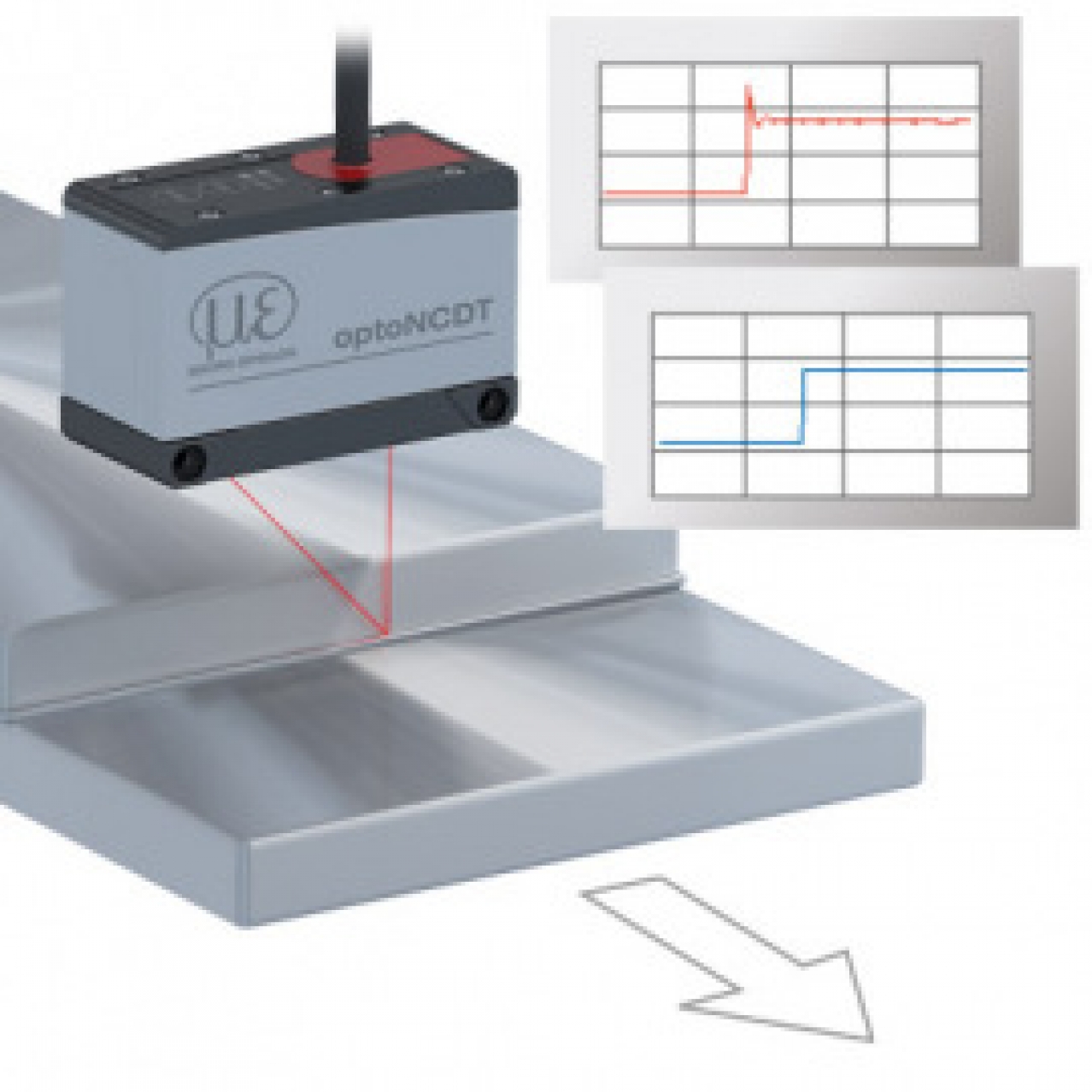

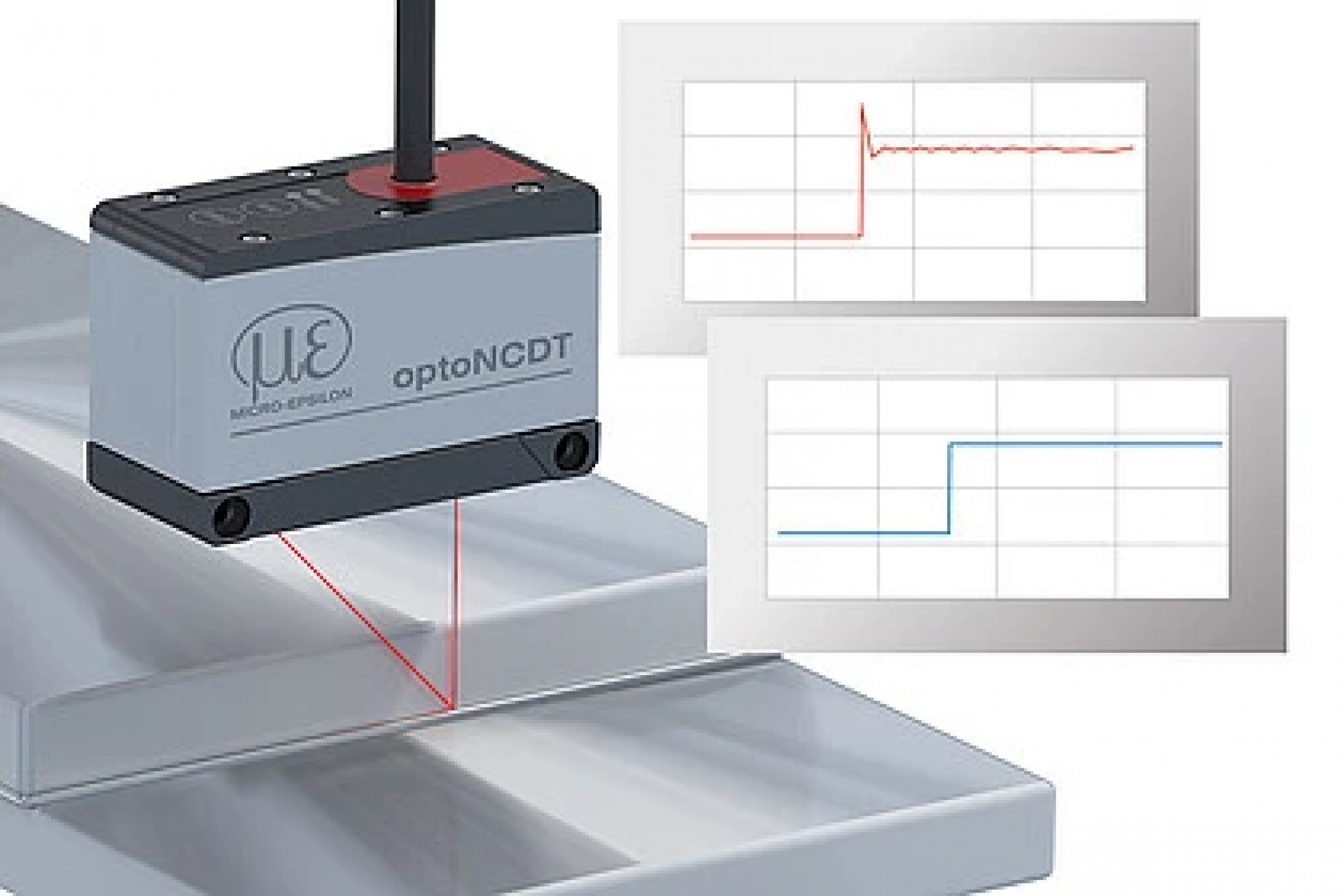

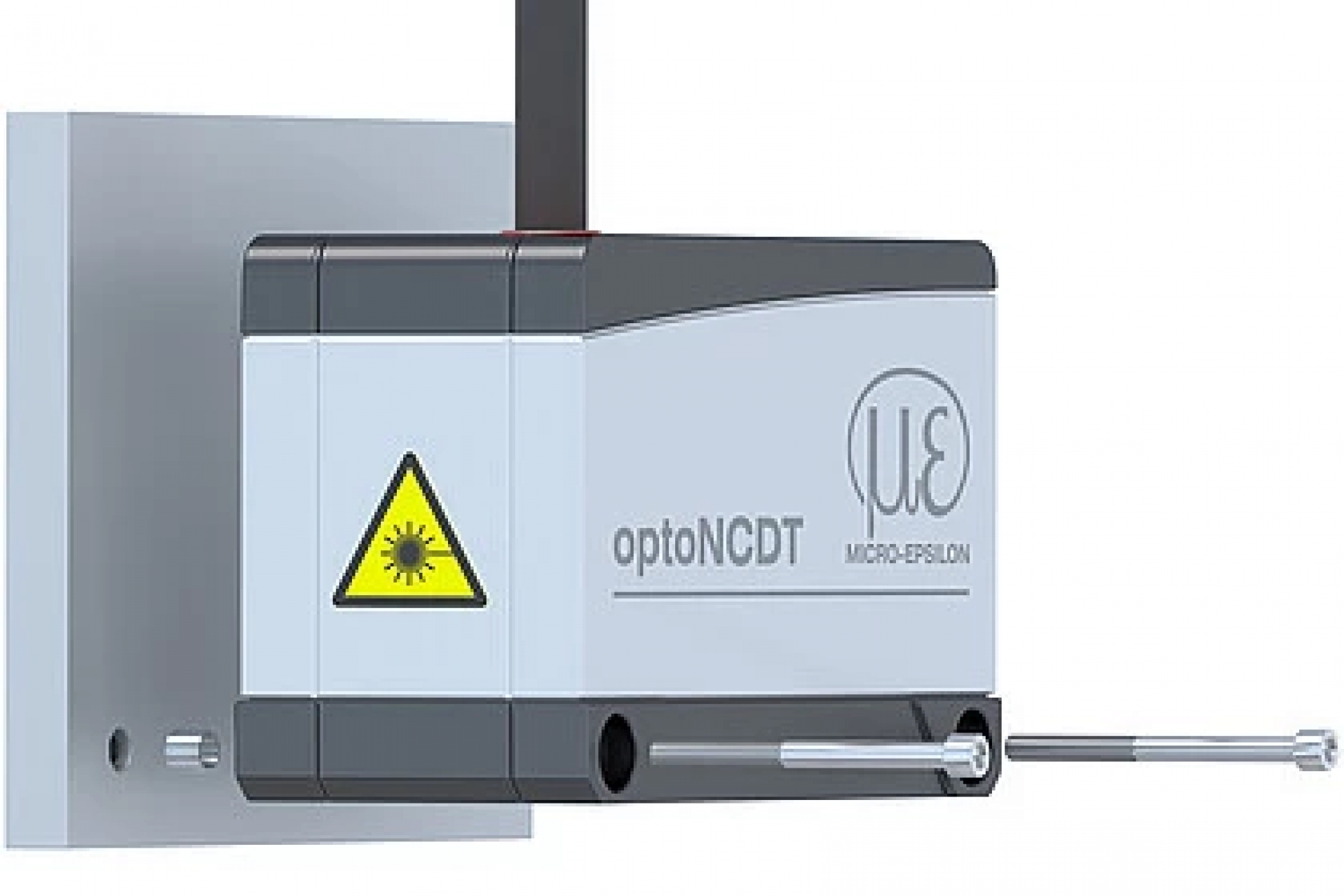

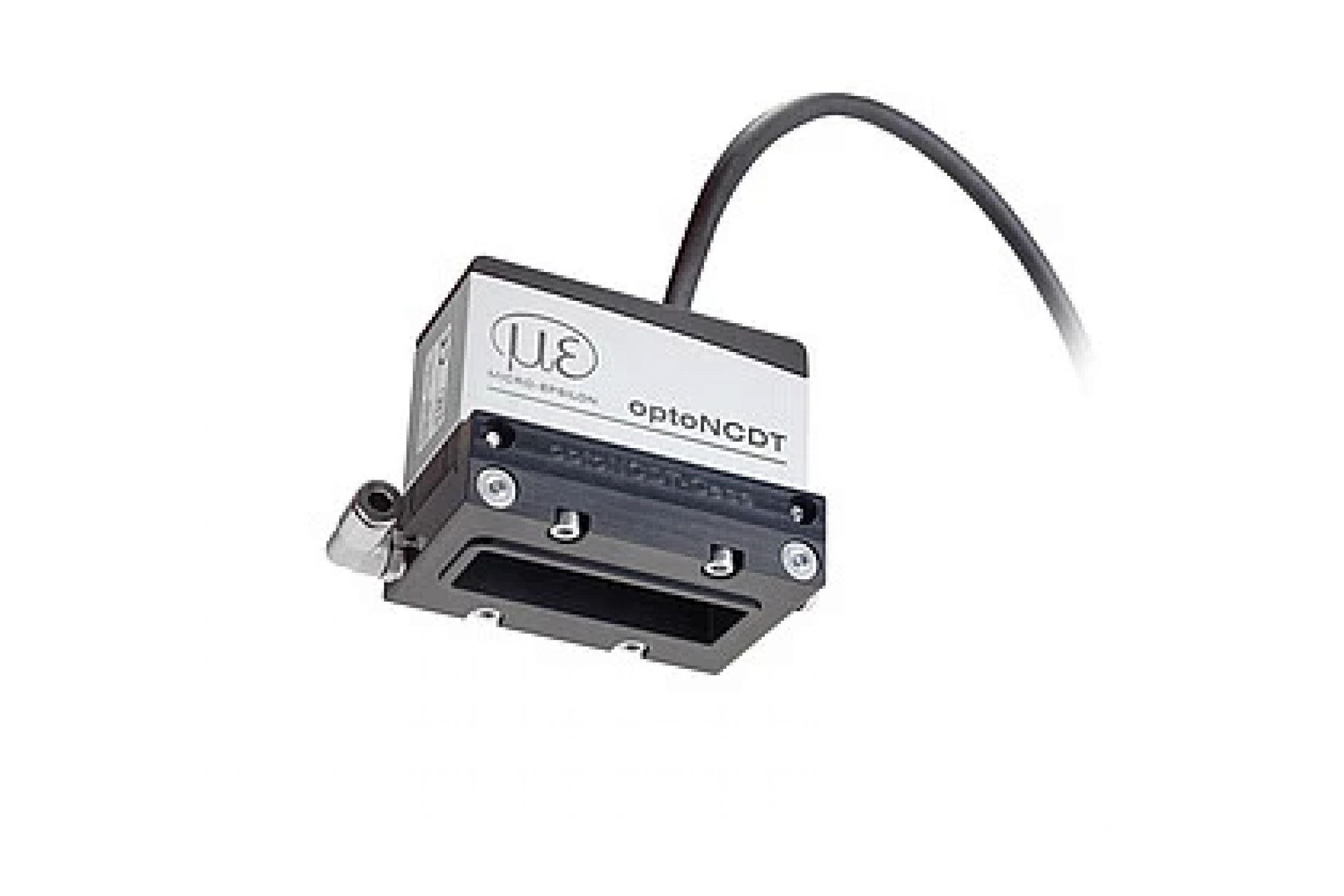

L'Advanced Surface Compensation e i preset applicativi della web interface adattano la misura a superfici lucide, scure o variabili, con selezione del picco, medie e gestione dei setup. Le uscite comprendono 4-20 mA, 0-5 V e 0-10 V a 16 bit, RS422 a 18 bit e due uscite di commutazione; EtherCAT, PROFINET ed EtherNet/IP si collegano tramite modulo, oppure direttamente nelle versioni con Industrial Ethernet integrata, che consentono l'oversampling rispetto al ciclo del bus. La custodia in alluminio è IP67, con cavo integrato da 3 m o pigtail.

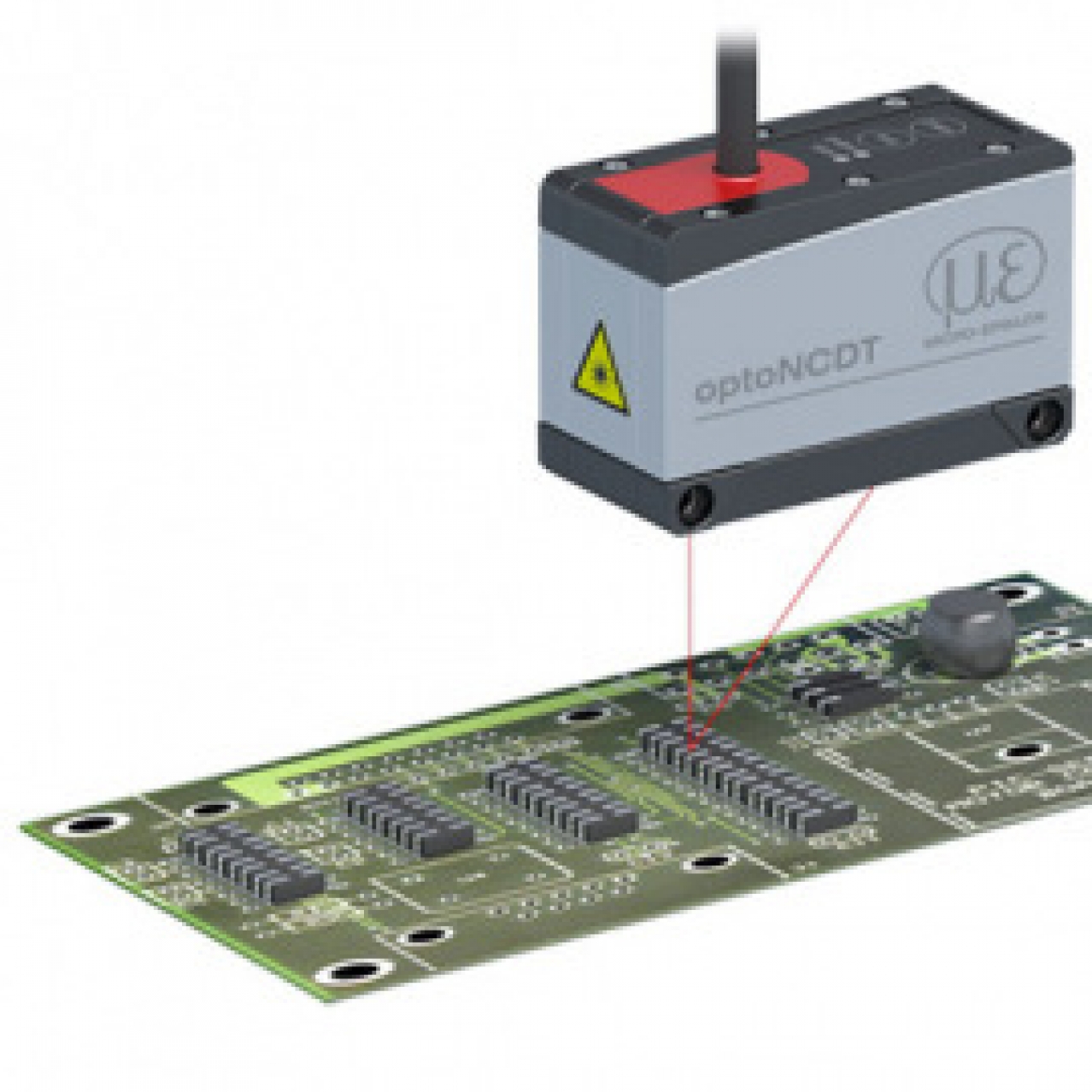

Le applicazioni tipiche vanno dal controllo di distanza nella saldatura laser automatica al profilo di barre e pneumatici, fino alla stampa 3D. Per superfici metalliche difficili c'è il modello con spot a linea, per frequenze fino a 49 kHz il sensore ad alta dinamica. Gli ingegneri Luchsinger aiutano a scegliere campo e configurazione; il quadro delle tecnologie è nella panoramica sulla misura laser a triangolazione.
