CTlaser G7
Termometro IR per vetro sottile
Il pirometro Optris CTlaser G7 è il termometro a infrarossi industriale progettato specificamente per la misura senza contatto della temperatura del vetro ultra-sottile.
Prodotto e calibrato in Germania, il pirometro CTlaser G7 opera in un'intervallo di temperatura da 100°C a 1200°C con una lunghezza d'onda spettrale di 7,9 µm. Questo sensore è la soluzione ideale per applicazioni di tempra, piegatura e laminazione di vetri piani sottili destinati a display touch per smartphone e tablet.

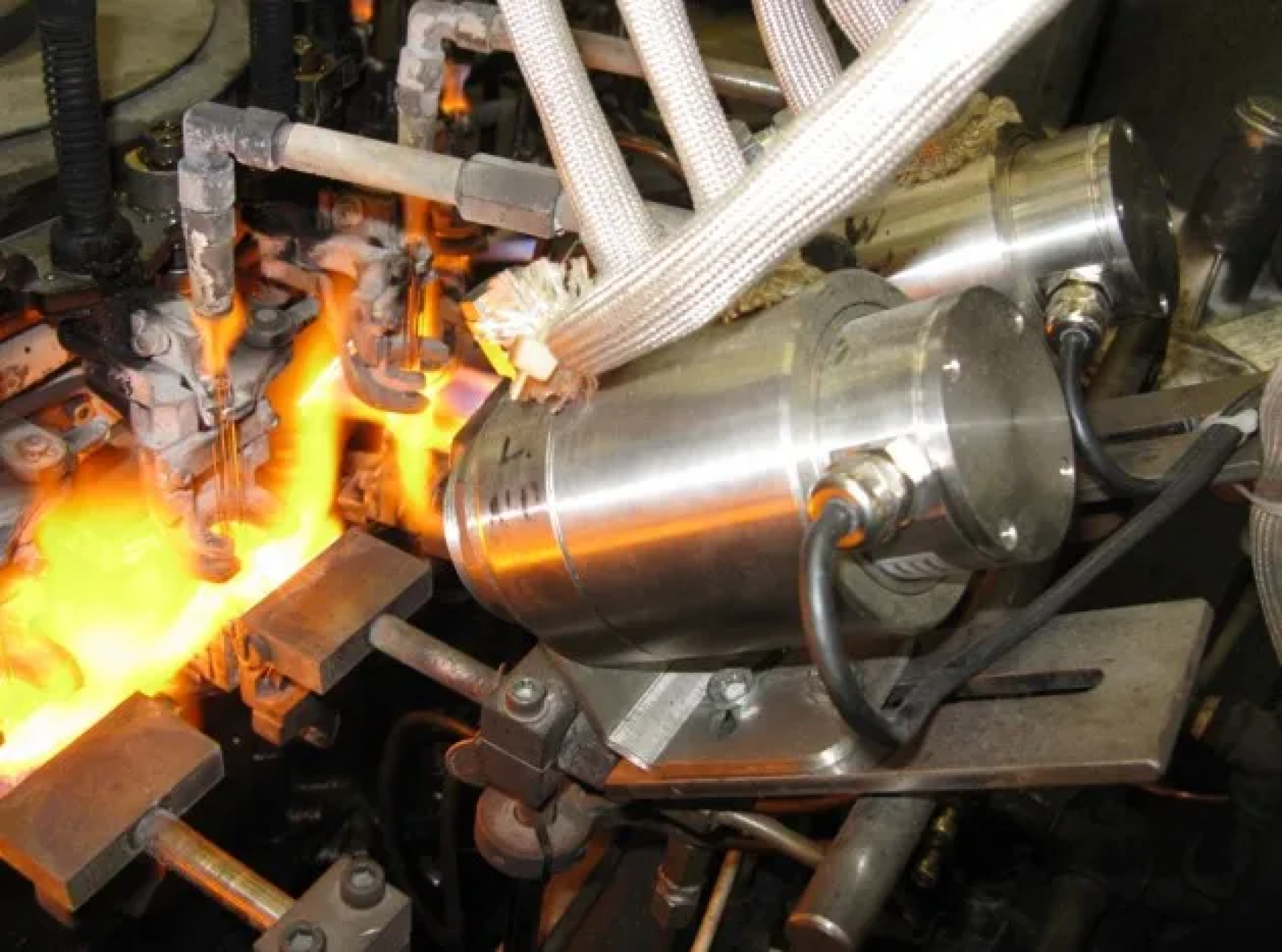

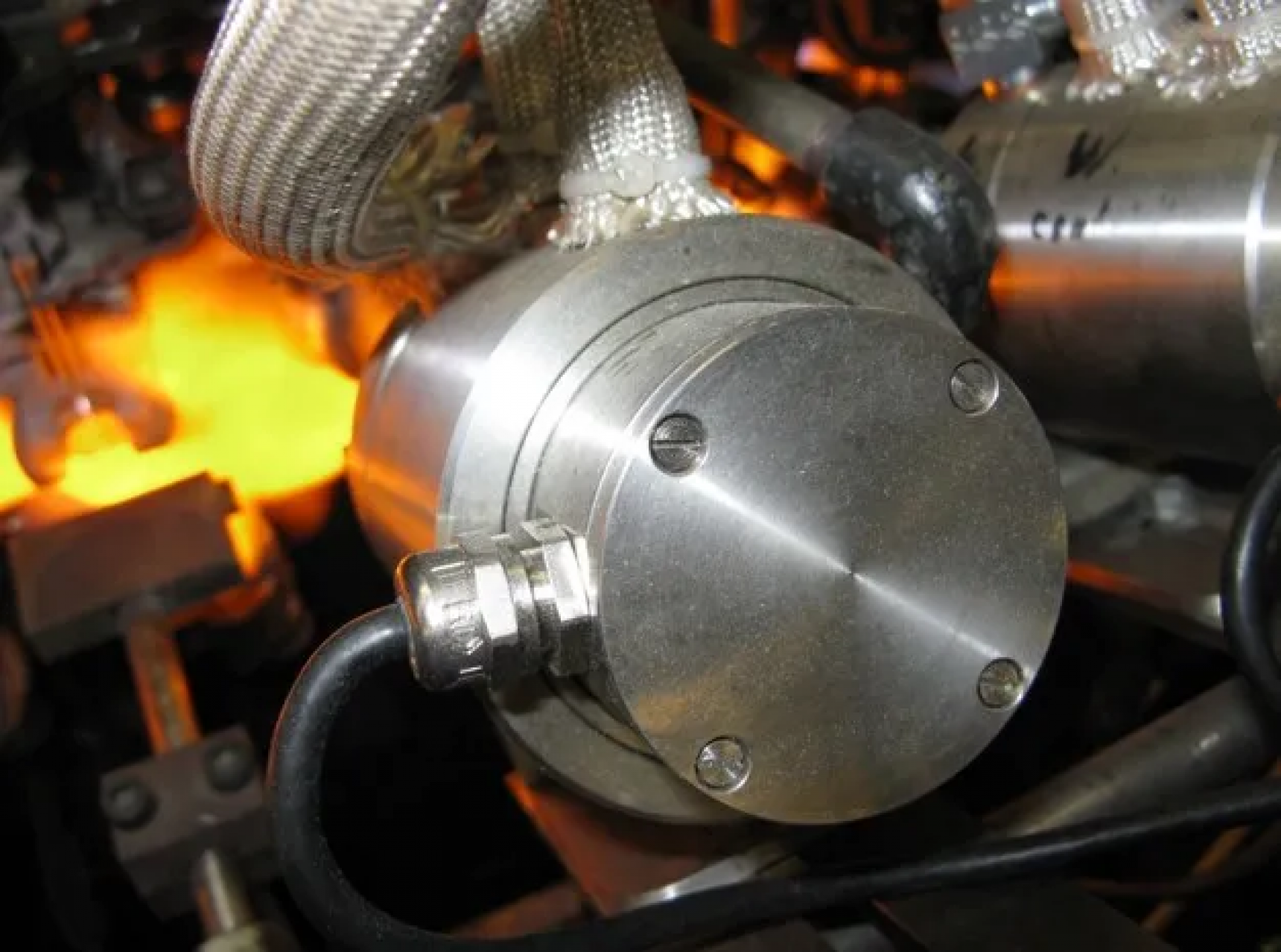

La principale sfida nella misura IR del vetro ultra‑sottile è la sua emissività variabile. Il CTlaser G7 la supera operando a 7,9 µm, una lunghezza d’onda che riduce drasticamente le interferenze da riflessione e trasmissione e permette di ottenere misure accurate anche da angolazioni inclinate, una condizione tipica nelle linee di produzione di lastre piane e vetro per display.

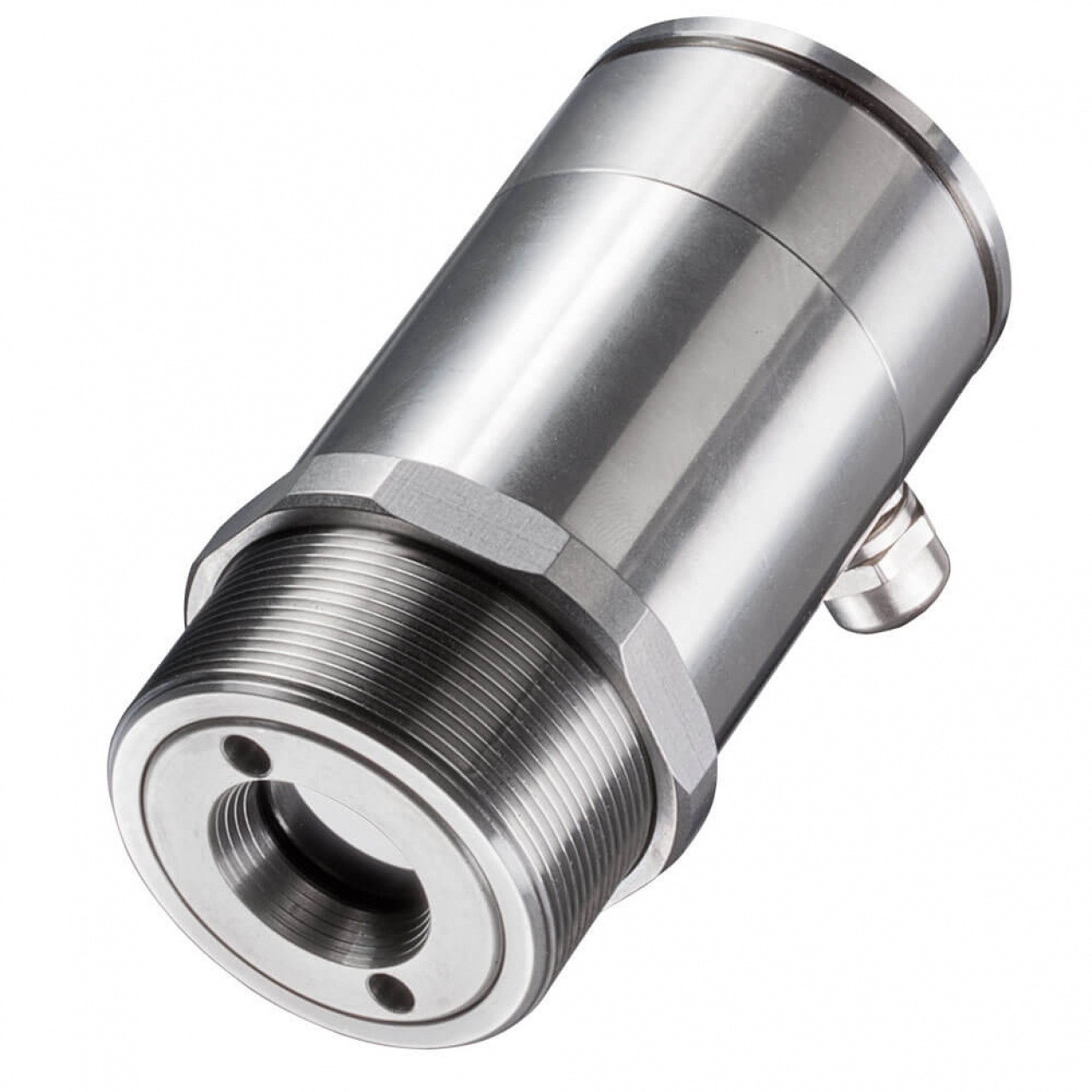

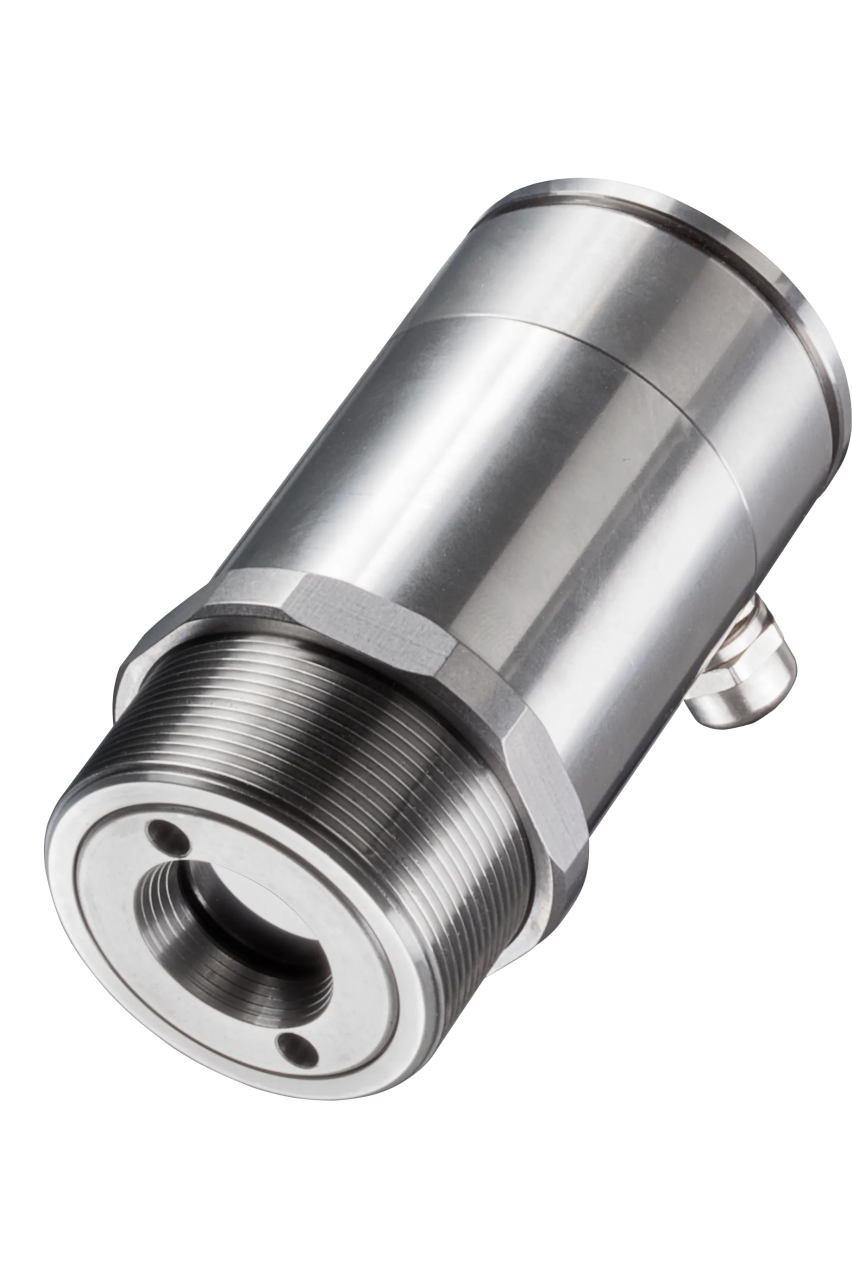

Il design in acciaio inox IP65 con la testina separata dall'elettronica permette di operare fino a 85°C senza raffreddamento aggiuntivo, mantenendo compattezza e flessibilità di installazione anche in spazi ridotti.
Il sistema di puntamento a doppio laser a 635 nm garantisce un allineamento preciso dello spot di misura a qualsiasi distanza con ottiche intercambiabili e spot da 1,6 mm a soli 70 mm di distanza per target di dimensioni minime.
Il CTlaser G7 supporta EtherNet/IP, Profinet, Modbus TCP, Modbus RTU, Profibus DP, RS485 e RS232, con uscite analogiche 0–20 mA / 4–20 mA / 0–10 V e termocoppia K/J. La configurazione è immediata tramite il software gratuito Compact Connect o l'app mobile IRmobile per Android. Accessori dedicati come custodie di raffreddamento avanzate e collar di spurgo d'aria completano un sistema pensato per le linee di produzione di vetro più esigenti.
+100 a +1.200 °C
7,9 µm
150 ms
± 1% o ±1,5°C
Vetro
0,5 K
45:1
0/4 - 20 mA, 0 - 5/10 V, termocoppie J, K
- Testa: 600 grammi
- Elettronica 420 grammi
24 V / 50 mA (open collector)
2 x 60 V DC/42 V ACeff; 0.4 A; optically isolated
USB, RS232, RS485, CAN, Profibus DP, Ethernet

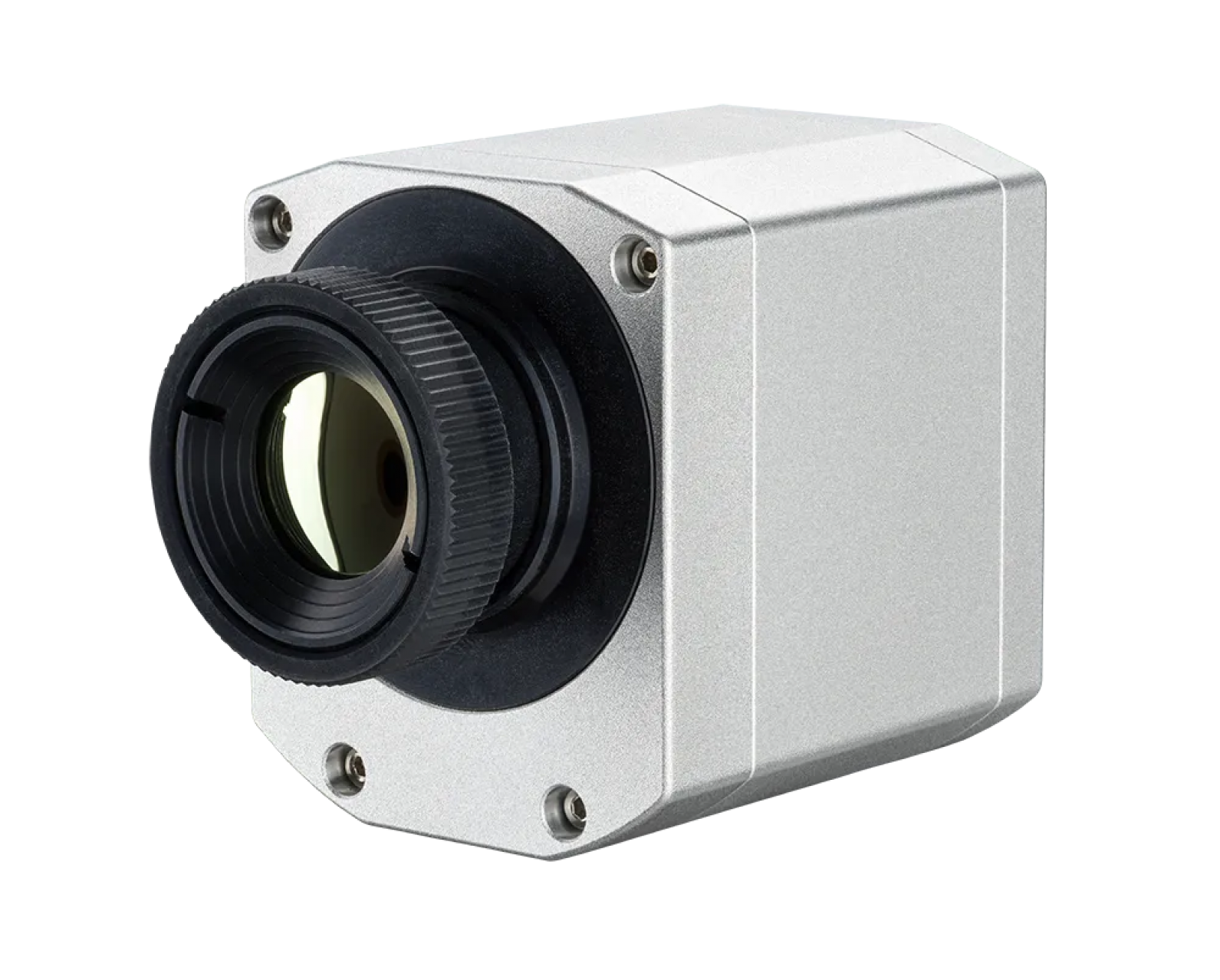

PI 450i G7
