PI 450i G7
Termocamera per l'industria del vetro: banda G7 a 7,9 µm per massima emissività
Le termocamere a lunga lunghezza d'onda non misurano correttamente il vetro: nell'intervallo 8-14 µm il materiale è parzialmente trasparente, l'emissività scende e ciò che si trova dietro la superficie contribuisce al segnale rilevato, falsando la misura. A 7,9 µm il vetro raggiunge la massima emissività e diventa opaco: la PI 450i G7 misura la temperatura superficiale reale del materiale, con dipendenza angolare ridotta che consente misure accurate anche su superfici inclinate, senza errori da riflessività o trasmissività.
La PI 450i G7 offre una risoluzione di 382×288 pixel a 80 Hz - il frame rate più elevato nella famiglia G7 - con pixel pitch da 17 µm e MFOV minimo di 3×3 pixel per la misura di target di piccole dimensioni come imperfezioni, zone di giunzione o bordi di lastra. Il campo di misura copre da 150°C a 900°C nella configurazione standard, estendibile fino a 1500°C per applicazioni ad alta temperatura come la produzione di vetro float o la lavorazione di cristallo speciale. La temperatura ambiente operativa raggiunge i 70°C senza raffreddamento aggiuntivo, vantaggio critico nelle installazioni in prossimità di forni e linee di tempra dove la temperatura ambiente è strutturalmente elevata.

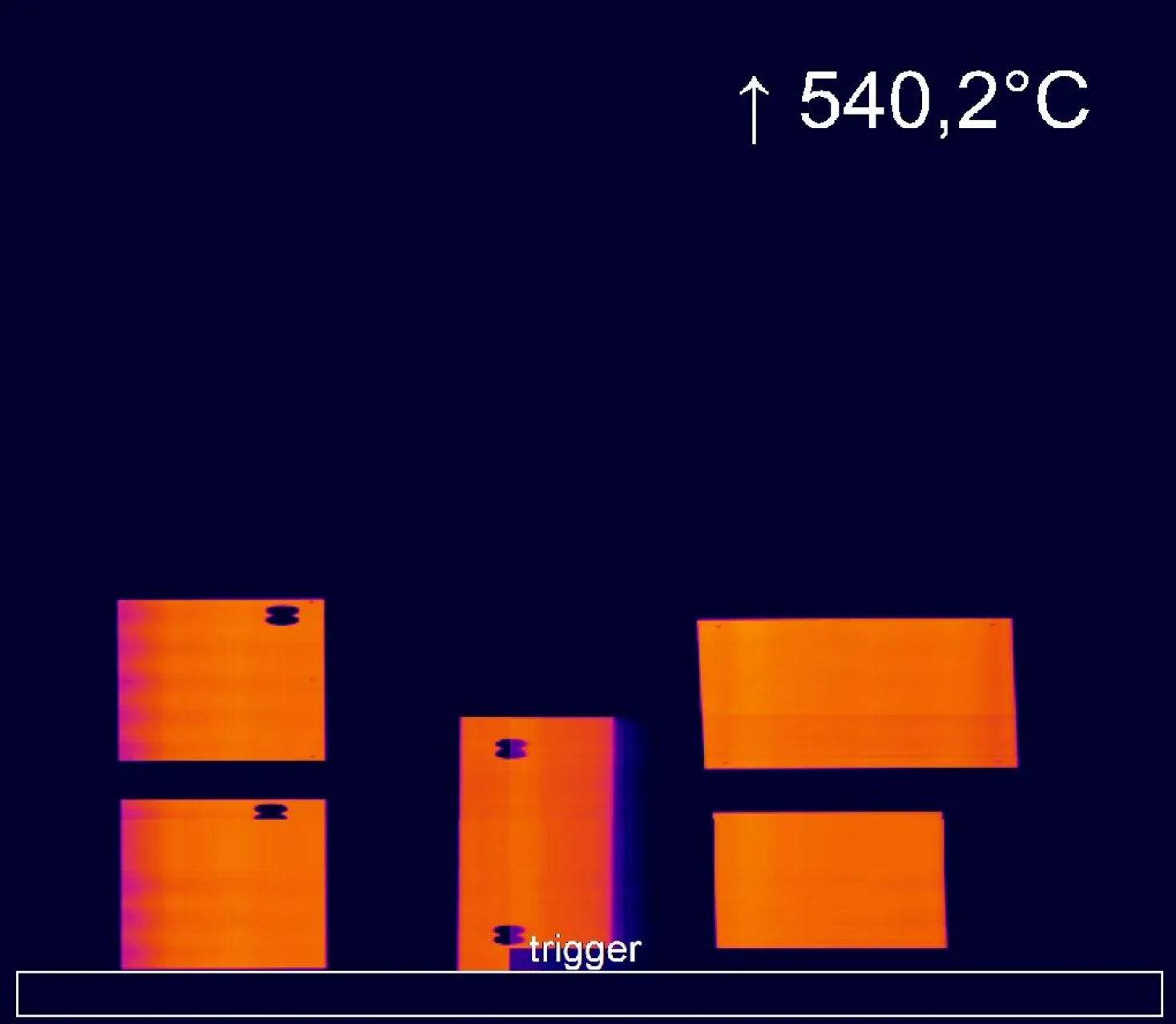

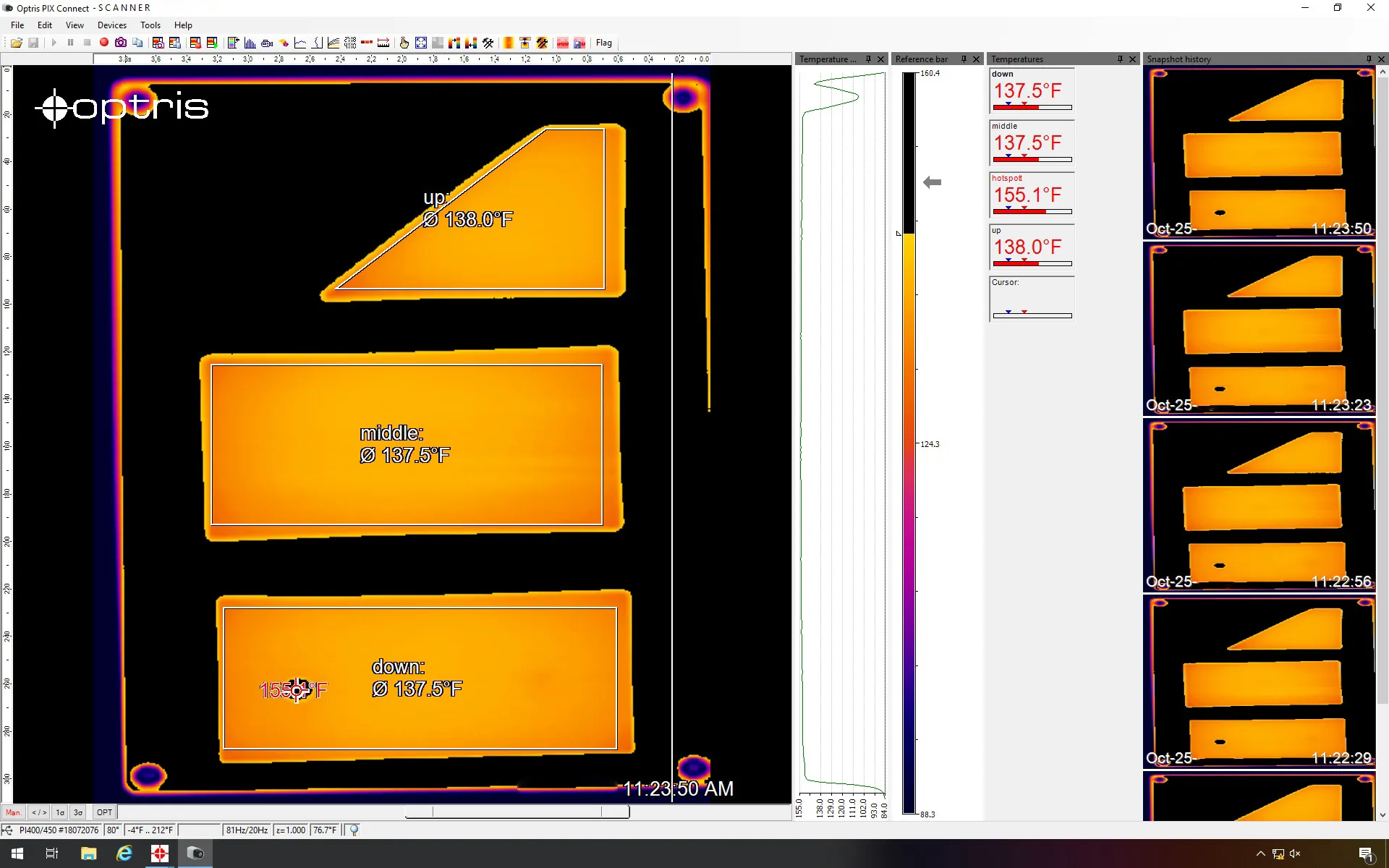

La modalità line scan in PIX Connect trasforma la PI 450i G7 in uno scanner di linea per la produzione continua di vetro piano: la temperatura viene misurata e registrata colonna per colonna mentre la lastra scorre davanti all'ottica, costruendo il profilo termico completo della superficie in movimento. Nella tempra del vetro piano questa funzione consente di misurare la distribuzione di temperatura tra la zona di riscaldo e quella di raffreddamento e di regolare automaticamente i parametri di processo. È disponibile anche una modalità sighting che mostra l'immagine termica senza calcolare le temperature, utile per l'allineamento della camera senza rischio di danneggiare il detector. Quattro ottiche intercambiabili coprono campi visivi da 18° a 80°; il PIF industriale opzionale fornisce tre uscite 0/4-20 mA, relay e fail-safe per l'integrazione con i sistemi di controllo della linea. La gamma di accessori include CoolingJacket fino a 315°C e soffiatori d'aria per ambienti con polveri di vetro o vapori.
Il software PIX Connect è incluso con licenza gratuita e gestisce line scan, registrazione radiometrica, allarmi di processo e integrazione con sistemi SCADA. Per applicazioni che richiedono la massima risoluzione spaziale nella stessa banda G7 - analisi di difetti su lastre di grandi dimensioni, ispezione di vetro float - la PI 640i G7 porta la risoluzione a 640×480 pixel con NETD migliorato a 80 mK.
da 500 a 1.500 °C
382 x 288 pixel
Vetro
Ceramiche
80 Hz
fino a 70 °C
PIX Connect
PI 640i G7
