Sistema infrarossi bottom-up per ispezione vetro Low-E in linea di tempra

Il sistema è equipaggiato con due termocamere PI 450i G7 da 382×288 pixel, calibrate a 7,9 µm dove l'emissività del vetro è massima e la dipendenza angolare dell'emissività è ridotta. Il range di temperatura copre da 150 °C a 1500 °C con sottogamme commutabili. La doppia configurazione con campo visivo fino a 111° consente di coprire l'intera larghezza della lastra in modalità line-scan, ricostruendo via software il profilo termico completo di ogni vetro in transito.

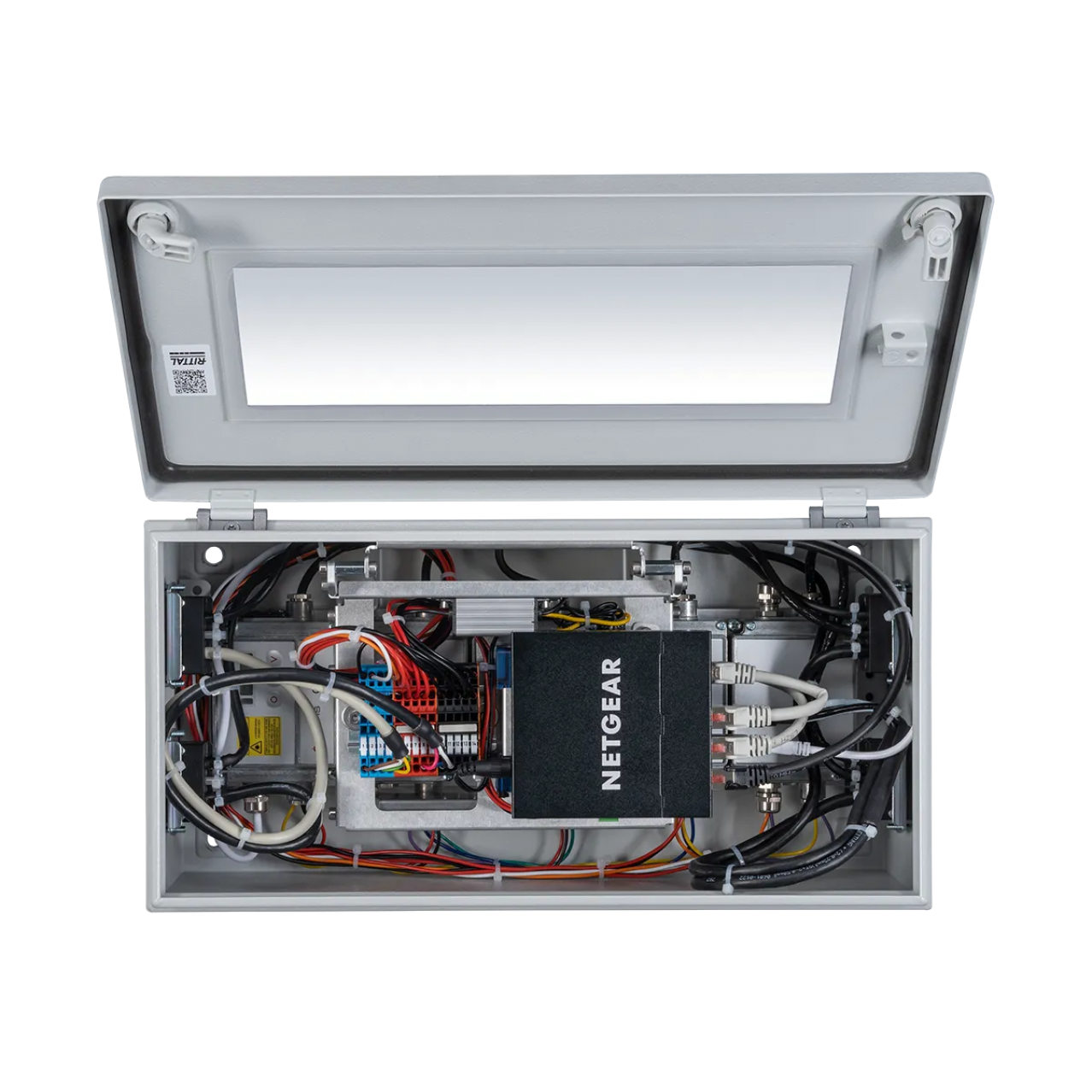

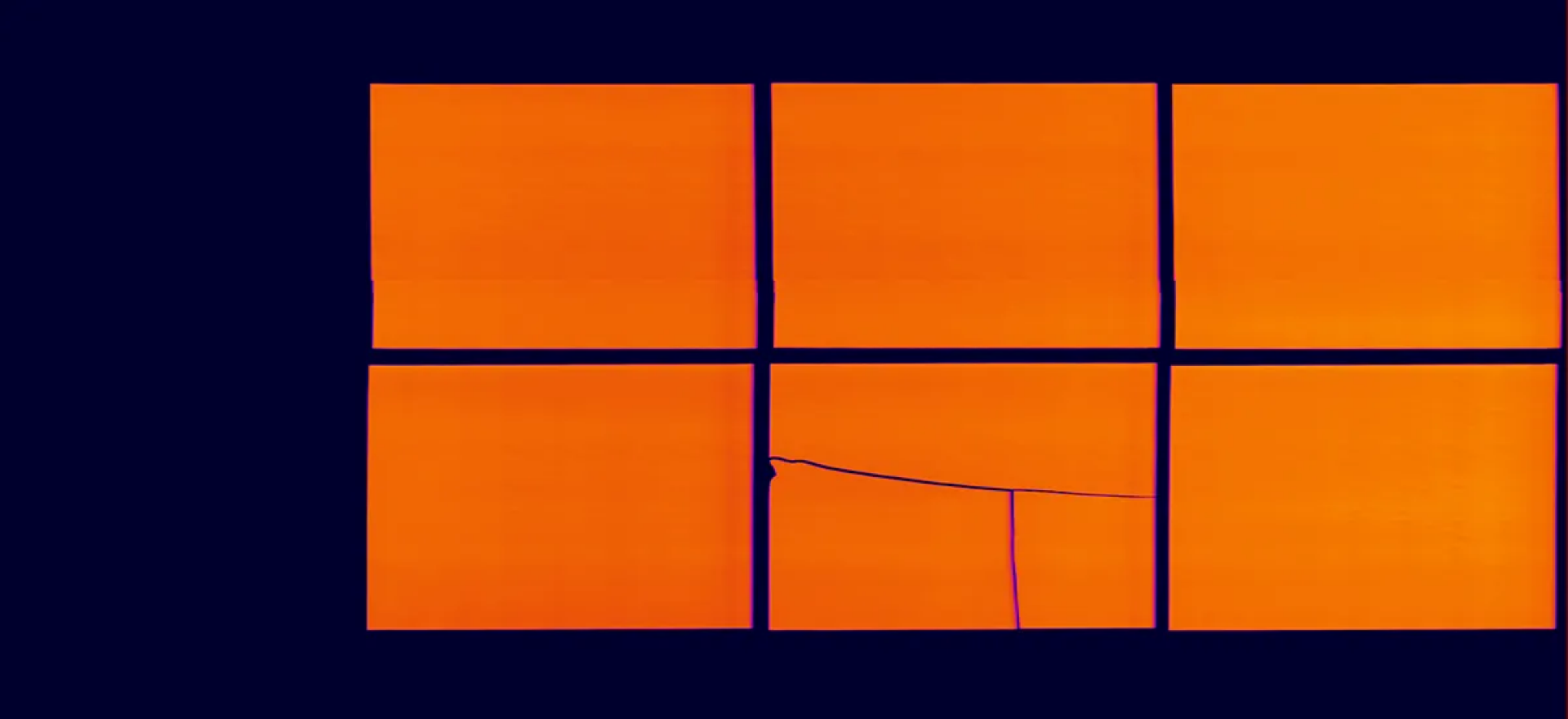

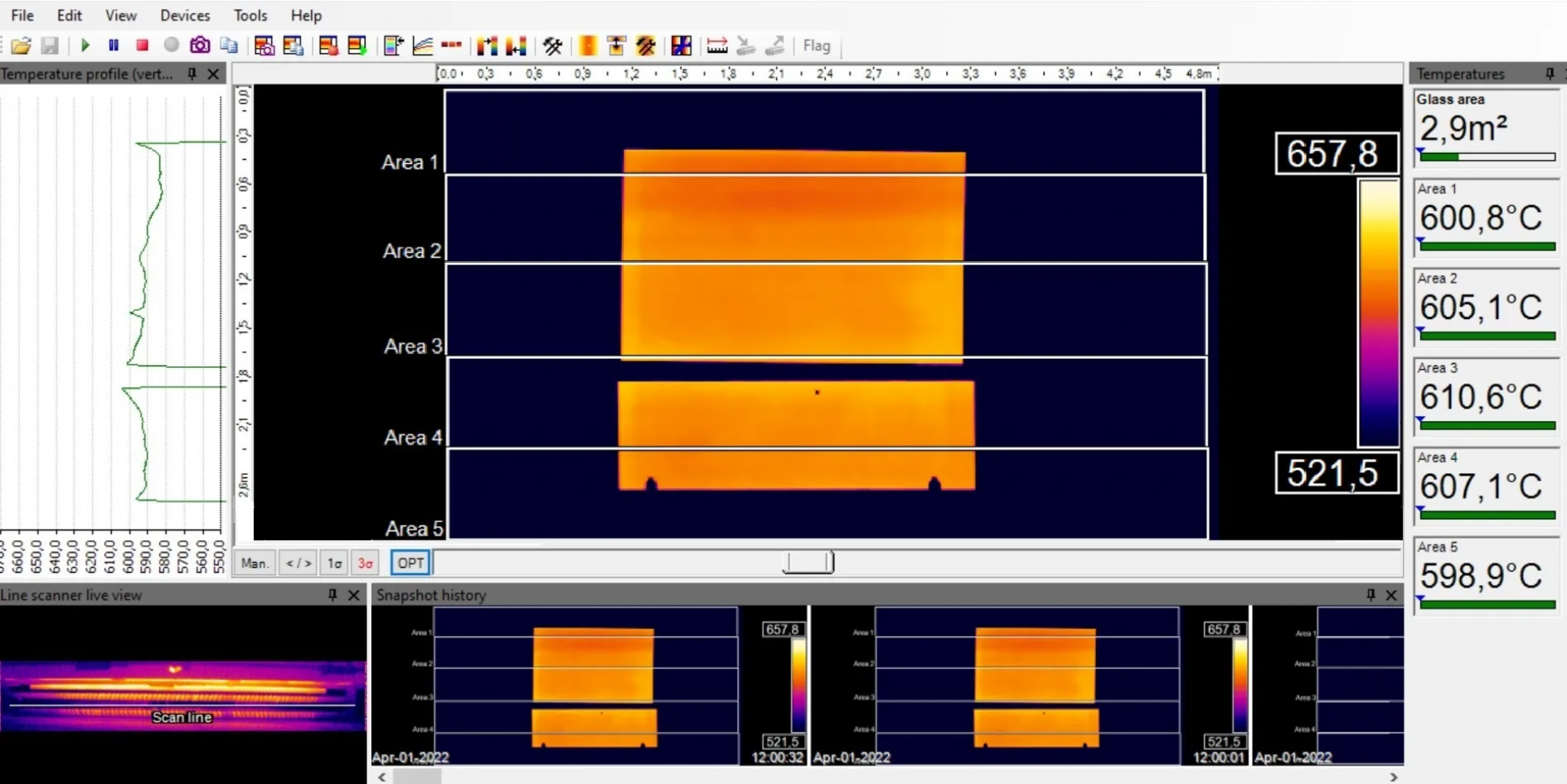

Un pirometro CTlaser 4M con tempo di esposizione di 90 µs rileva in tempo reale la rottura del vetro e comanda la chiusura automatica degli otturatori DCLP (Digitally Controlled Lens Protection), proteggendo le ottiche da frammenti e detriti. Il sistema è fornito pre-cablato in un armadio di controllo con connessione Ethernet e layout PIX Connect predefiniti: l'avvio è immediato, senza configurazioni aggiuntive. Il calcolo automatico della superficie e la regolazione automatica della linea di scansione riducono il carico operativo durante la produzione. Il software PIX Connect - incluso senza costi di licenza - gestisce analisi, allarmi e registrazione dati. Per applicazioni che richiedono la massima risoluzione spaziale, il sistema Bottom-up GIS 640i G7 porta la risoluzione a 640×480 pixel per camera con 1600 pixel di scansione su 4,3 m. Luchsinger è a disposizione per valutare la configurazione adatta alla larghezza e alla velocità della linea.
