Sistema di ispezione termica bottom-up per vetro Low-E: 1600 pixel su 4,3 m di larghezza

Il sistema utilizza due termocamere PI 640i G7 calibrate a 7,9 µm, la lunghezza d'onda in cui l'emissività del vetro è massima e stabile indipendentemente dall'angolo di osservazione. Ognuna lavora a 640×480 pixel con NETD 80 mK. La combinazione dei due imager con campo visivo massimo di 111° produce una risoluzione di 1600 pixel per linea di scansione su una larghezza massima di 4,3 m: copertura sufficiente per la maggior parte delle linee di tempra in produzione. Il range di temperatura copre da 150 °C a 1500 °C con sottogamme commutabili.

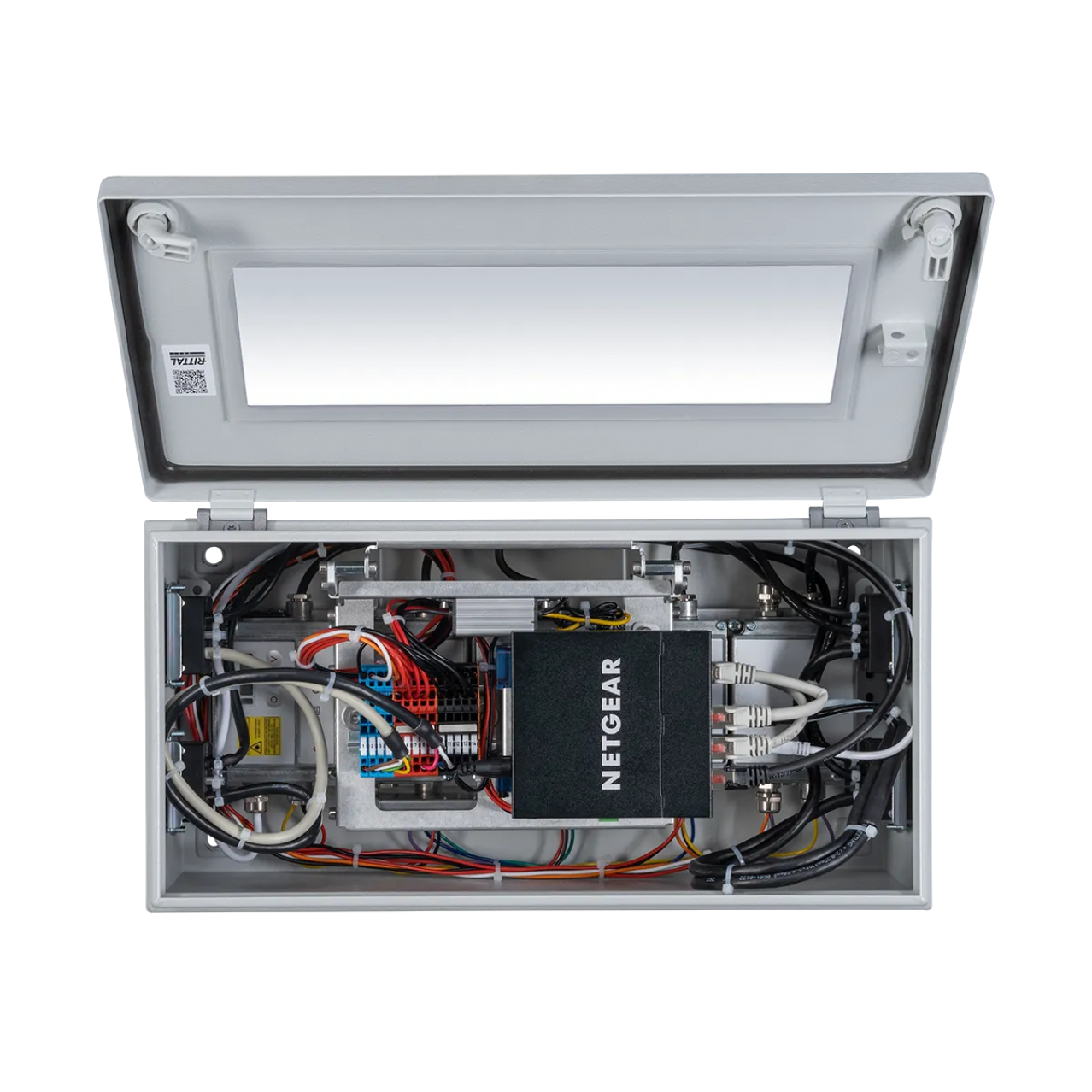

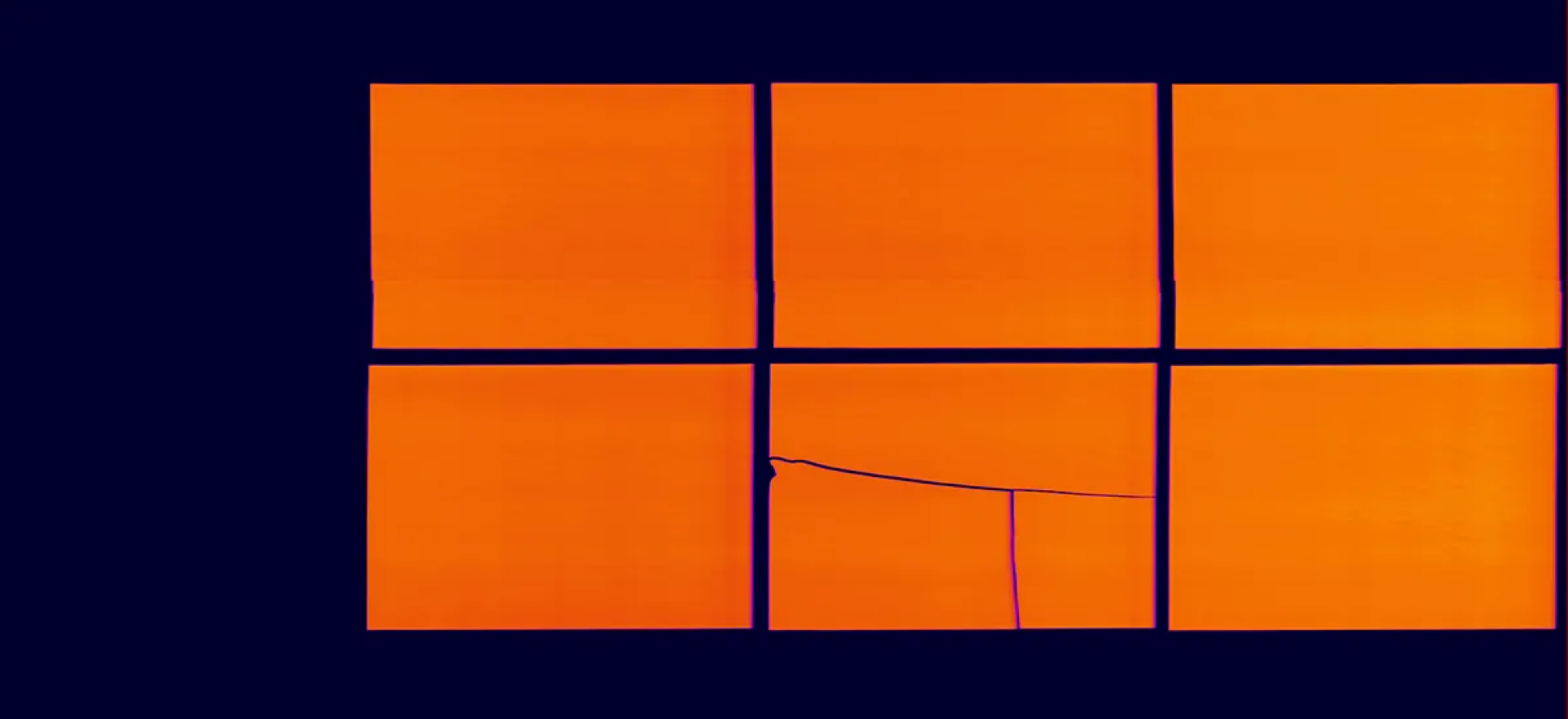

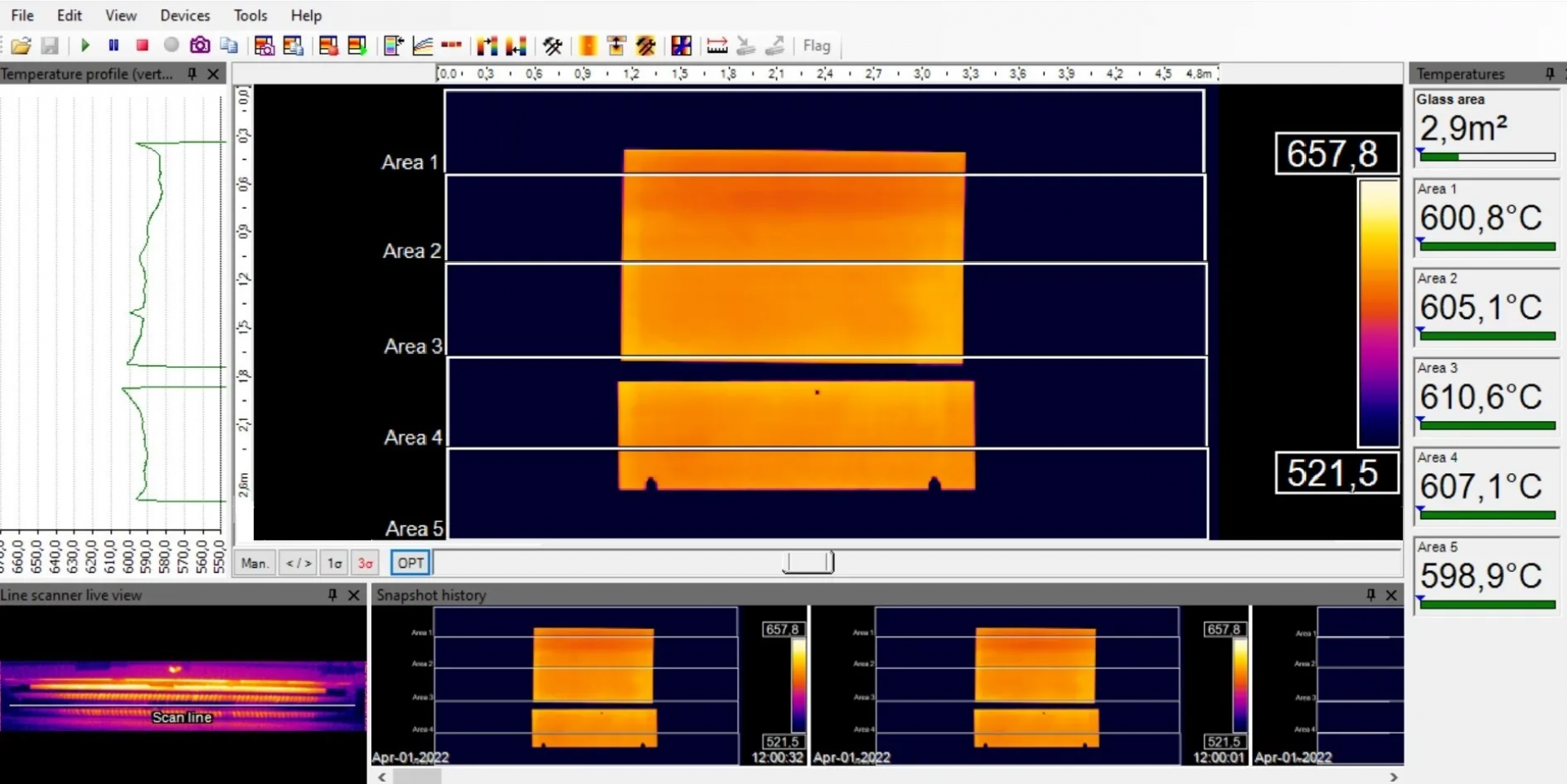

Un pirometro CTlaser 4M con tempo di esposizione di 90 µs monitora in continuo la presenza di lastre, rilevando istantaneamente la rottura del vetro e attivando il sistema di protezione ottica DCLP (Digitally Controlled Lens Protection): gli otturatori si chiudono automaticamente prima che i frammenti raggiungano le ottiche delle termocamere. Il sistema viene fornito pre-cablato in un armadio di controllo con USB server e layout PIX Connect predefiniti per avviare la misura senza configurazioni aggiuntive. Il calcolo automatico della superficie del vetro e la regolazione automatica della linea di scansione eliminano interventi manuali durante la produzione. Il software PIX Connect - incluso senza costi di licenza - ricostruisce il profilo termico completo di ogni lastra. Per linee con spazio limitato sotto il forno, è disponibile il sistema Bottom-up GIS 450i G7 con termocamere a risoluzione ridotta. Luchsinger è a disposizione per la valutazione della configurazione in funzione della larghezza della linea.
