Termocamera bottom-up con ottica 120° per il controllo della tempra del vetro Low-E

Il cuore del sistema è una termocamera VGA a 7,9 µm, la lunghezza d'onda alla quale il vetro presenta un'emissività elevata e stabile. L'ottica grandangolare da 120° copre la larghezza della linea da una distanza di installazione ridotta e, in modalità di scansione di linea, l'acquisizione sale a 125 Hz: anche con le lastre in movimento l'immagine termica resta completa. Due campi di misura, il più esteso fino a 1500 °C, seguono il vetro dal riscaldamento alla tempra.

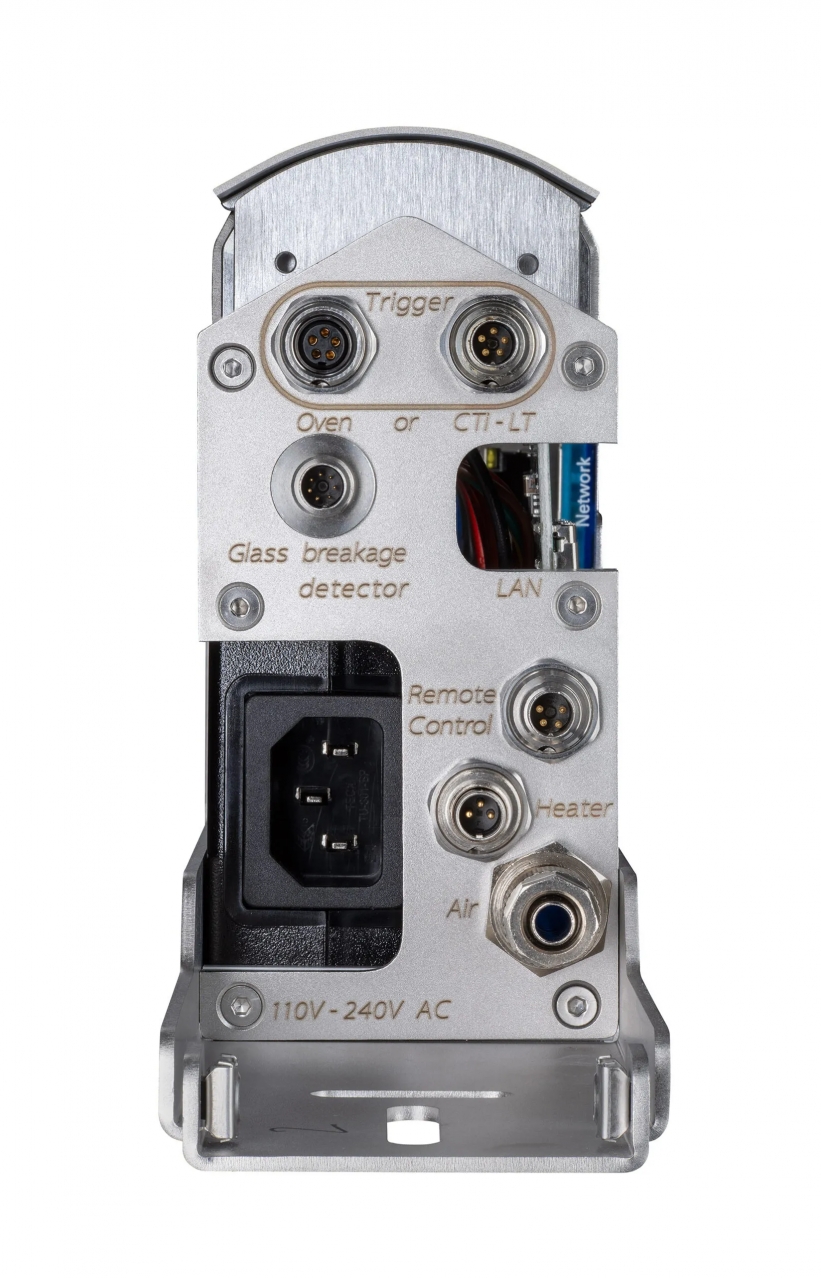

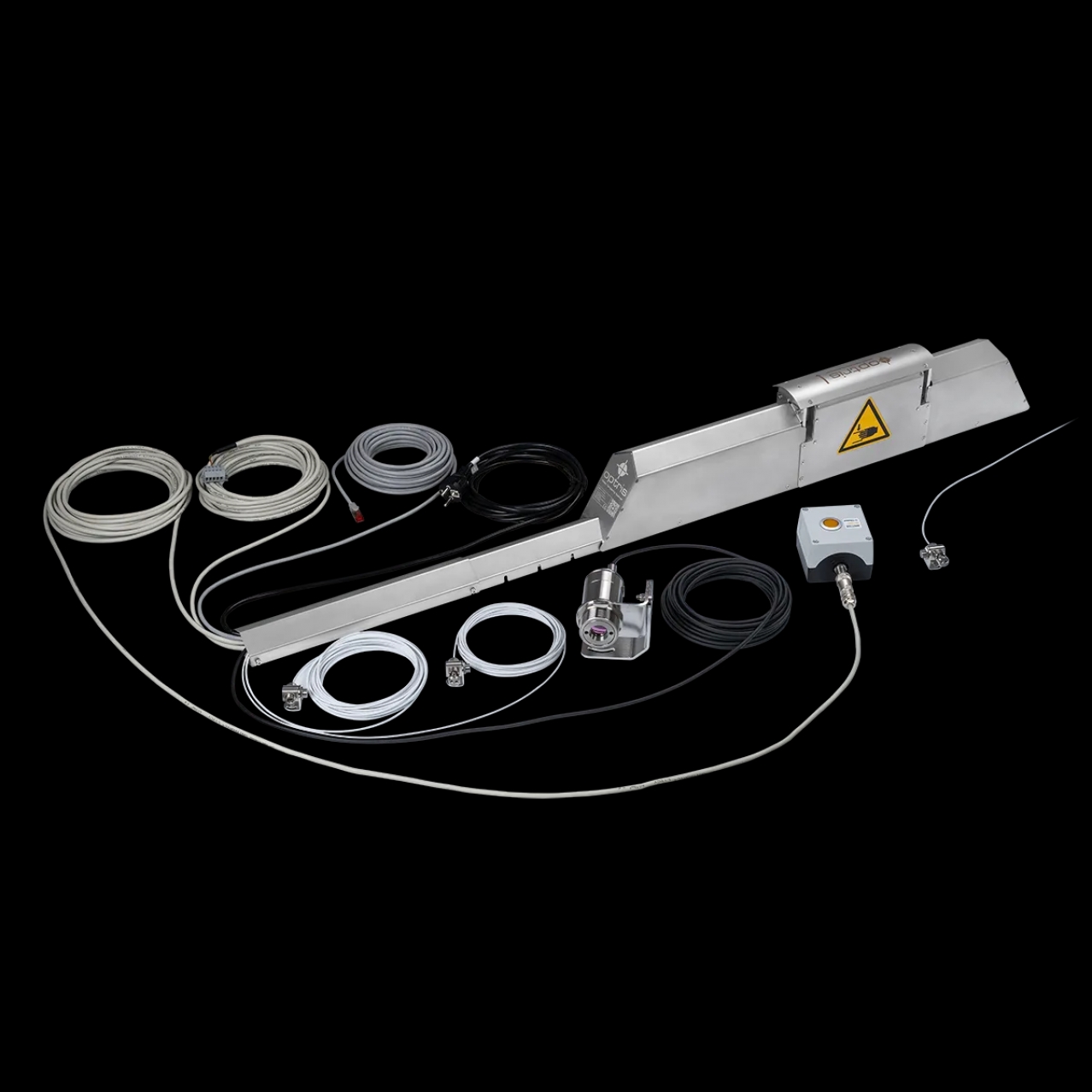

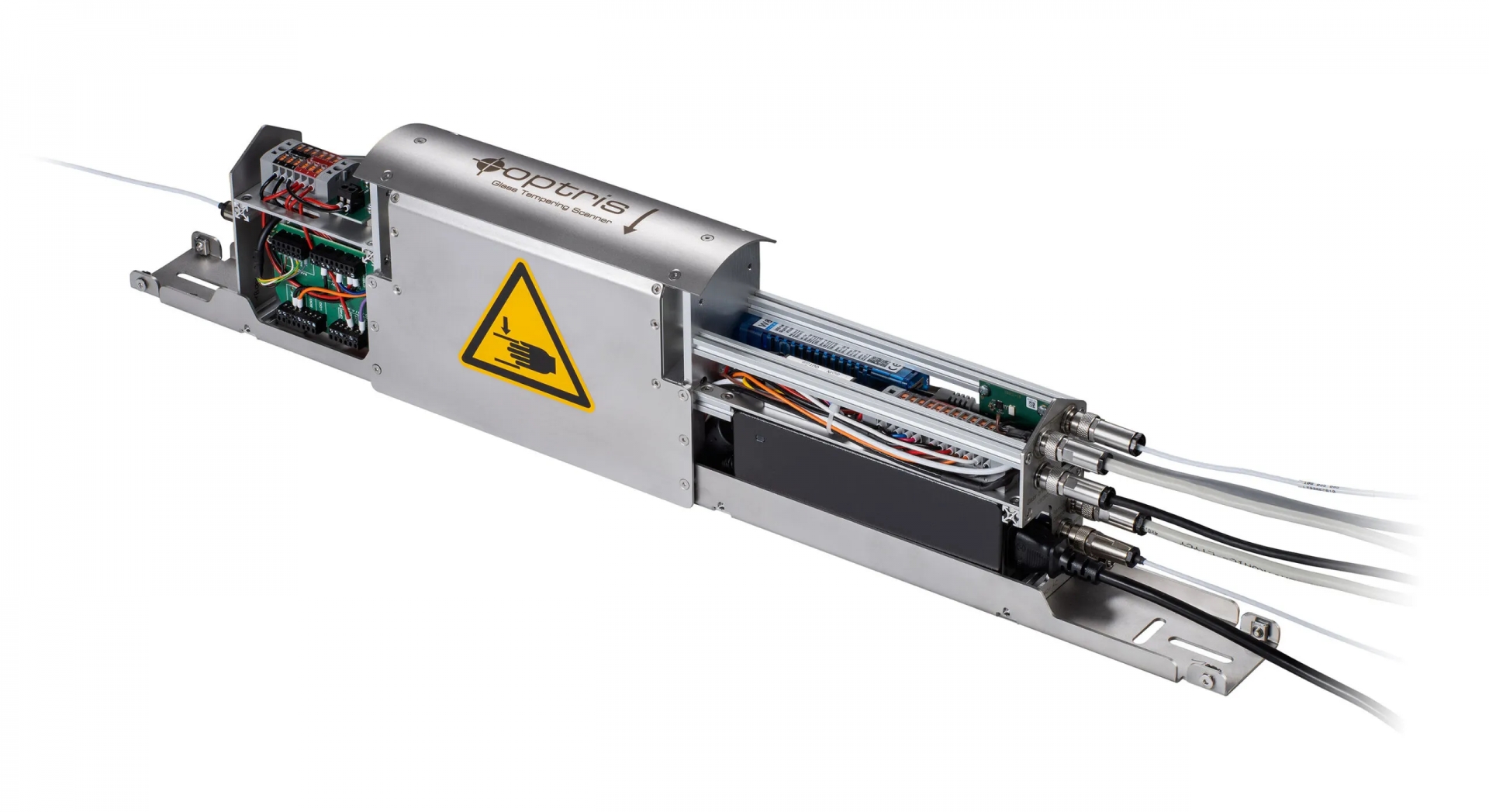

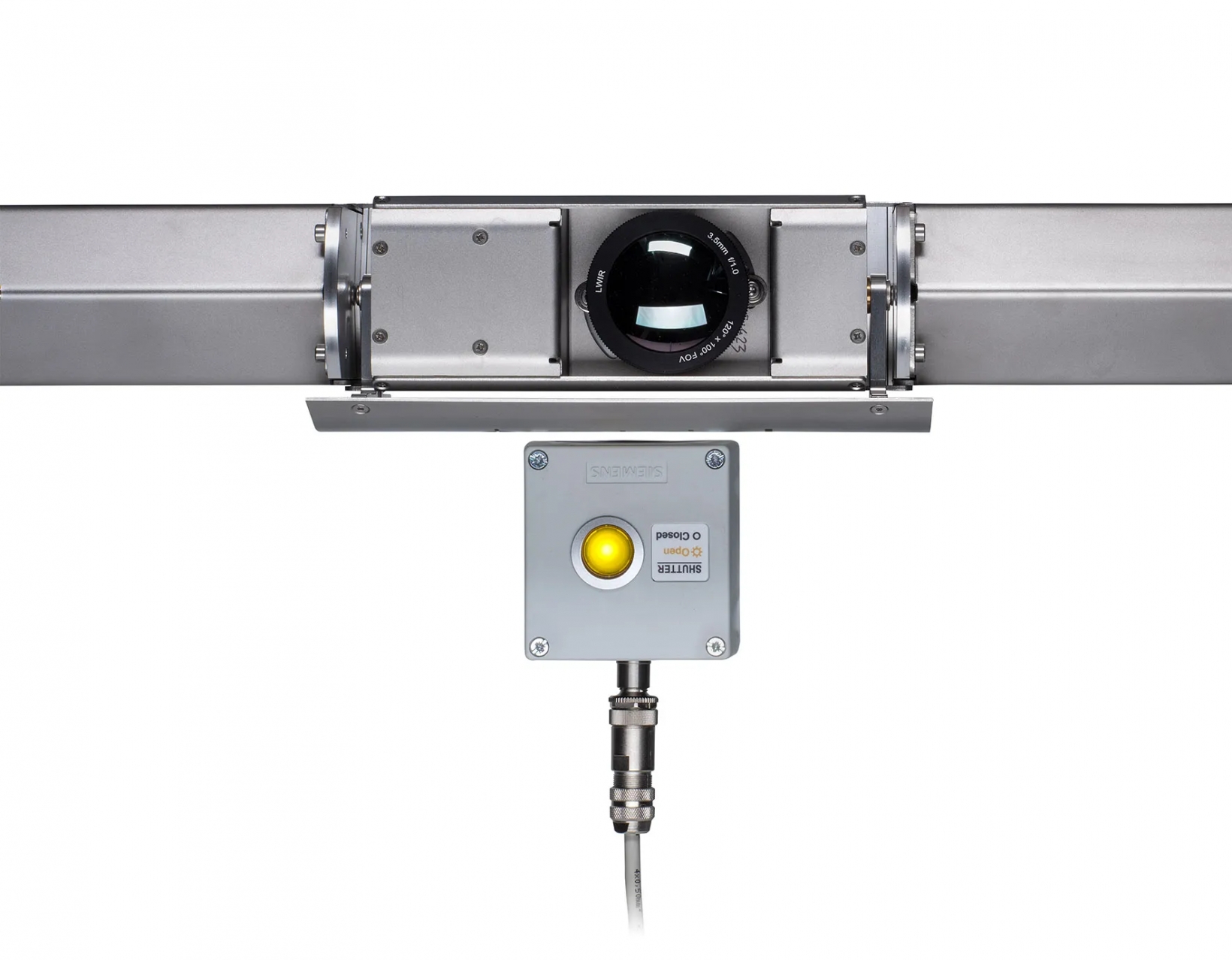

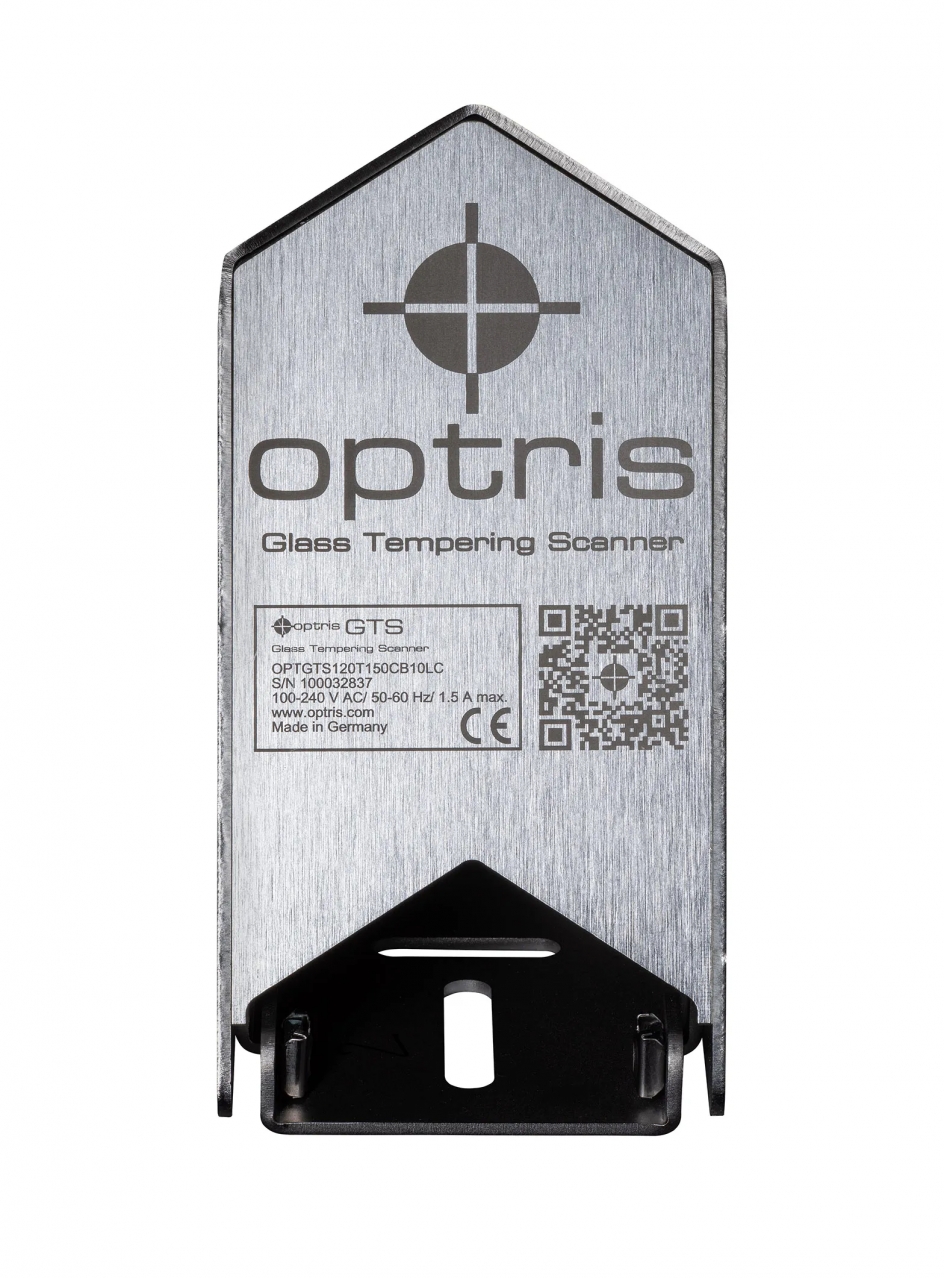

Il sistema arriva preassemblato e preconfigurato: l'unità principale in acciaio inox integra camera, elettronica e un otturatore di emergenza. Un pirometro ad alta velocità, con tempo di risposta di 300 µs, rileva la rottura del vetro e comanda la chiusura dell'otturatore prima che i frammenti raggiungano l'ottica; un secondo sensore sulla porta del forno avvia la misura a ogni ciclo. Per le temperature di esercizio più elevate è disponibile il raffreddamento ad aria opzionale.

I layout di analisi in PIX Connect sono già predefiniti: profilo termico, zone di misura, allarmi, storico degli snapshot e calcolo automatico dell'area del vetro, con il software di analisi termografica incluso senza licenza. Le dimensioni contenute consentono il montaggio su linee nuove o esistenti, anche dove lo spazio sotto i rulli è limitato. Per le linee più larghe è disponibile la configurazione a due termocamere. Gli ingegneri Luchsinger verificano con il cliente distanza di montaggio, larghezza utile e messa a fuoco, che va adattata alla geometria della linea.
