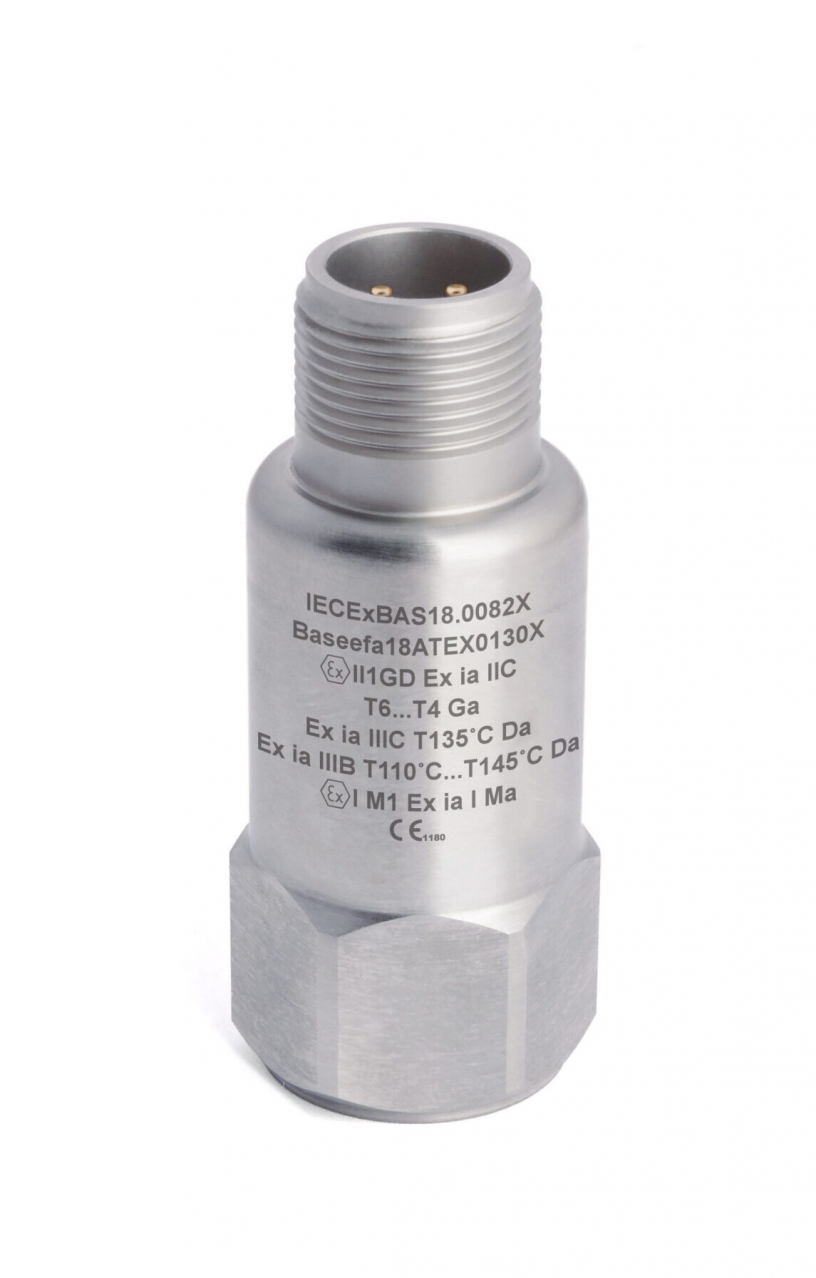

L'HS-150I è un accelerometro AC a sicurezza intrinseca con elemento sensibile a taglio, per il monitoraggio delle vibrazioni in aree con atmosfere esplosive. Certificato ATEX e IECEx per gas, polveri e miniere, lavora con data collector e sistemi online collegati tramite barriera di sicurezza.
La certificazione copre il modo di protezione Ex ia nei gruppi IIC per i gas, IIIC e IIIB per le polveri e I per le miniere, con categoria II 1GD e I M1: l'installazione è quindi ammessa anche in zona 0 e in zona 20. Per i gas la classe è T6 con temperatura ambiente fino a +57 °C e T4 fino a +103 °C; per le polveri IIIC la temperatura superficiale massima è 135 °C con ambiente fino a +70 °C. Il sensore dispone anche di approvazioni per USA e Canada e per l'Australia.
L'elemento piezoelettrico a taglio con base isolata e le sensibilità da 10 a 500 mV/g permettono di coprire sia macchine veloci e sollecitate, con campo fino a ±800 g, sia macchine lente dove conta la risoluzione, con campo di ±16 g. La risposta resta entro ±5% da 2 Hz a 10 kHz e la custodia in acciaio inox ha grado di protezione IP68.
Il connettore standard è MS a 2 pin con uscita superiore; sono disponibili anche MS a 3 pin, M12 e cavi integrati. Il collegamento al sistema di acquisizione avviene tramite isolatori galvanici o barriere Zener compatibili con i parametri di ingresso del sensore.
Per i punti di misura con poco spazio in altezza è disponibile la versione con connettore laterale; per sensibilità fino a 100 mV/g resta disponibile anche la versione con elemento a compressione. I nostri tecnici supportano la scelta di sensore, barriera e cablaggio in funzione della zona di installazione.
Piezoelettrico IEPE
10, 30, 50, 100, 250, 500 mV/g
±10% (±5% con opzione Y)
da ±800 g (10 mV/g) a ±16 g (500 mV/g); ±80 g a 100 mV/g
2 Hz - 10 kHz
1,5 Hz - 12 kHz
0,8 Hz - 15 kHz
da 34 kHz (10 mV/g) a 26 kHz (500 mV/g); 30 kHz a 100 mV/g
PZT, a taglio
18-30 V DC, corrente costante 0,5-8 mA
10-12 V DC
2 s
Baseefa18ATEX0130X, IECEx 18.0082X
II 1GD Ex ia IIC T6 Ga (-55 °C ≤ Ta ≤ +57 °C); Ex ia IIC T4 Ga (-55 °C ≤ Ta ≤ +103 °C)
Ex ia IIIC T135 °C Da (-55 °C ≤ Ta ≤ +70 °C); Ex ia IIIB T110 °C Da (-55 °C ≤ Ta ≤ +57 °C); Ex ia IIIB T145 °C Da (-55 °C ≤ Ta ≤ +92 °C)
I M1 Ex ia I Ma (-55 °C ≤ Ta ≤ +103 °C)
USA/Canada (SGSNA/19/BAS/00005), Australia Gruppo I (IECEx ExTC 18.0032X)
EN IEC 60079-0:2018, EN 60079-11:2012
Ui = 28 V, Ii = 93 mA, Pi = 0,65 W; Ci = 1,2 nF, Li = 0 (versione a connettore)
Isolatore galvanico Pepperl+Fuchs KFD2-VR4-Ex1.26; barriera Zener MTL7728+ o Pepperl+Fuchs Z728
IP68
5000 g
Acciaio inox (316L in opzione)
106 g (solo corpo)
1/4-28 UNF, M6, M8, M10, Quick Fit
Connettore MS a 2 pin, uscita superiore (MS a 3 pin, M12 e cavi integrati in alternativa)
EN 61326-1:2013
