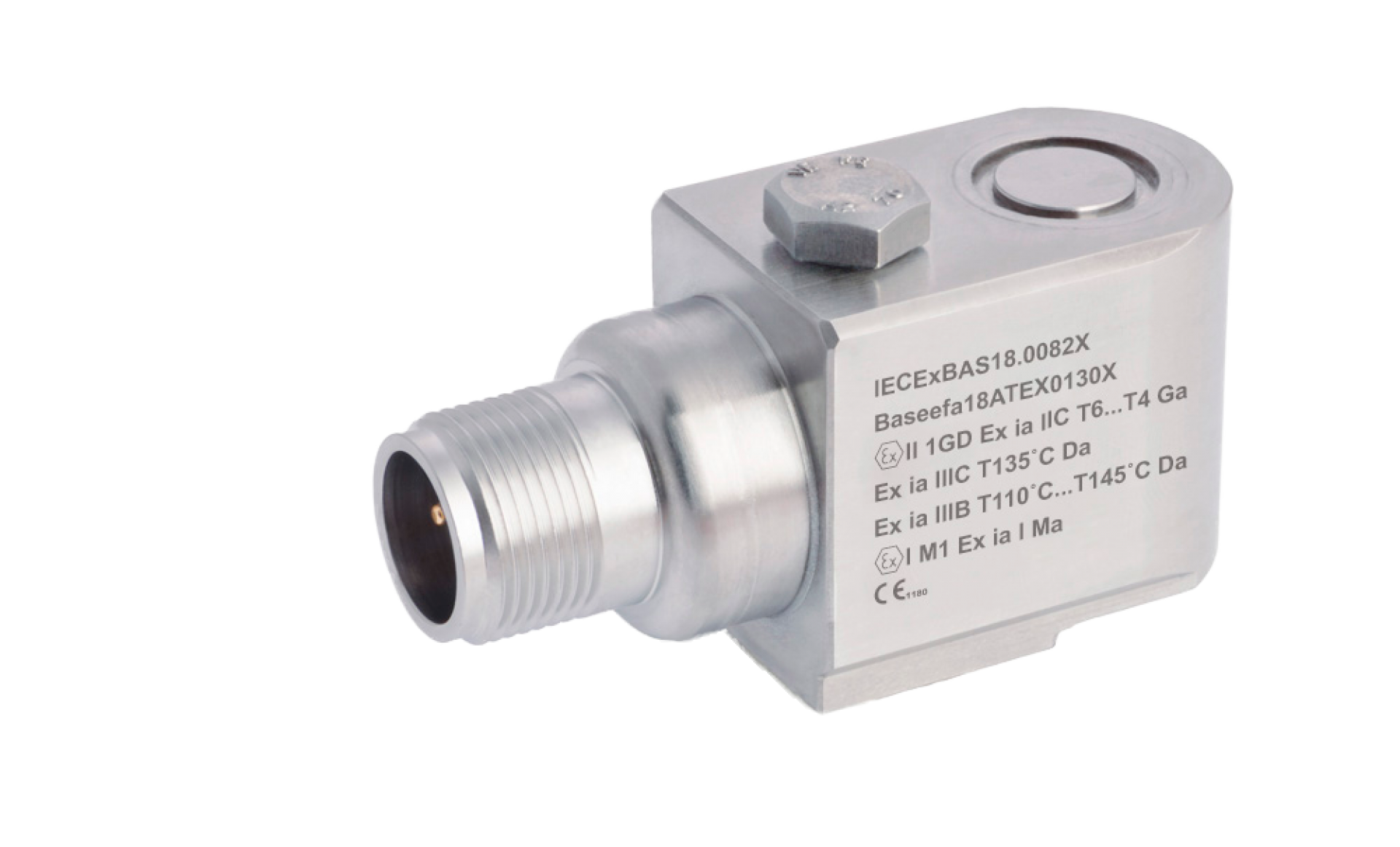

L'HS-150IS è un accelerometro AC a sicurezza intrinseca con elemento a taglio e connettore laterale, per il monitoraggio delle vibrazioni in aree con atmosfere esplosive dove lo spazio sopra il punto di misura è limitato. Certificato ATEX e IECEx per gas, polveri e miniere, si collega tramite barriera di sicurezza.
La certificazione copre il modo di protezione Ex ia nei gruppi IIC per i gas, IIIC e IIIB per le polveri e I per le miniere, con categoria II 1GD e I M1: l'installazione è quindi ammessa anche in zona 0 e in zona 20. Per i gas la classe è T6 con temperatura ambiente fino a +57 °C e T4 fino a +103 °C; per le polveri IIIC la temperatura superficiale massima è 135 °C con ambiente fino a +70 °C. Sono presenti anche approvazioni per USA e Canada e per l'Australia.
Il connettore MS a 2 pin esce di lato rispetto all'asse di misura, così il sensore resta basso e il cavo corre parallelo alla superficie della macchina; il fissaggio avviene con il bullone fornito, filettato 1/4-28 UNF, M6 o M8. Sono disponibili anche MS a 3 pin, M12 e cavi integrati.
Le sensibilità vanno da 10 a 500 mV/g, con campi da ±800 g a ±16 g, e la risposta resta entro ±5% da 1,5 Hz a 10 kHz. L'elemento piezoelettrico a taglio ha base isolata e la custodia in acciaio inox ha grado di protezione IP68. Il collegamento avviene tramite isolatori galvanici o barriere Zener compatibili con i parametri di ingresso.
Quando lo spazio in altezza non è un vincolo è disponibile la versione a uscita superiore; per sensibilità fino a 100 mV/g anche la versione laterale con elemento a compressione. I nostri tecnici supportano la scelta di sensore, barriera e cablaggio in funzione della zona di installazione.
Piezoelettrico IEPE
10, 30, 50, 100, 250, 500 mV/g
±10% (±5% con opzione Y)
da ±800 g (10 mV/g) a ±16 g (500 mV/g); ±80 g a 100 mV/g
1,5 Hz - 10 kHz
0,5 Hz - 12 kHz
0,2 Hz - 15 kHz
da 34 kHz (10 mV/g) a 26 kHz (500 mV/g); 30 kHz a 100 mV/g
PZT, a taglio
corrente costante 0,5-8 mA
10-12 V DC
1 s
Baseefa18ATEX0130X, IECEx 18.0082X
II 1GD Ex ia IIC T6 Ga (-55 °C ≤ Ta ≤ +57 °C); Ex ia IIC T4 Ga (-55 °C ≤ Ta ≤ +103 °C)
Ex ia IIIC T135 °C Da (-55 °C ≤ Ta ≤ +70 °C); Ex ia IIIB T110 °C Da (-55 °C ≤ Ta ≤ +57 °C); Ex ia IIIB T145 °C Da (-55 °C ≤ Ta ≤ +92 °C)
I M1 Ex ia I Ma (-55 °C ≤ Ta ≤ +103 °C)
USA/Canada (SGSNA/19/BAS/00005), Australia Gruppo I (IECEx ExTC 18.0032X)
EN IEC 60079-0:2018, EN 60079-11:2012
Ui = 28 V, Ii = 93 mA, Pi = 0,65 W; Ci = 1,2 nF, Li = 0 (versione a connettore)
Isolatore galvanico Pepperl+Fuchs KFD2-VR4-Ex1.26; barriera Zener MTL7728+ o Pepperl+Fuchs Z728
IP68
5000 g
Acciaio inox (316L in opzione)
205 g (solo corpo)
Bullone fornito 1/4-28 UNF, M6, M8
Connettore MS a 2 pin, uscita laterale (MS a 3 pin, M12 e cavi integrati in alternativa)
EN 61326-1:2013
