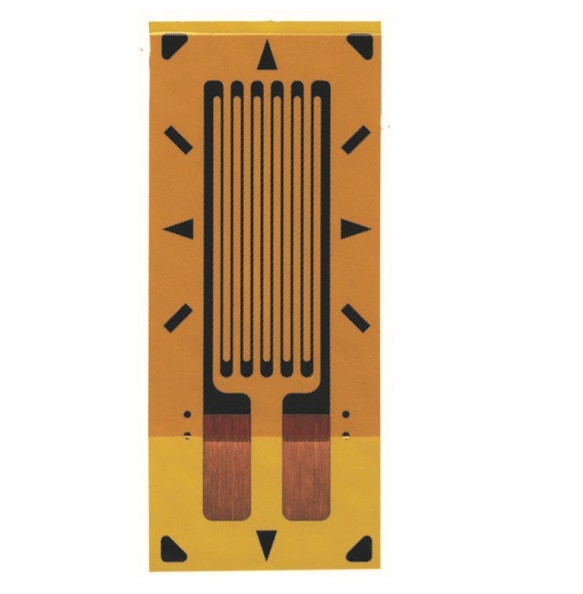

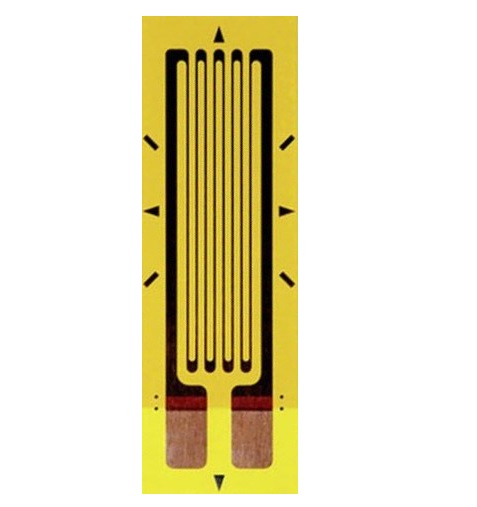

Estensimetri a griglia singola o doppia parallela, da 0,20 a 101,6 mm, per deformazione monoassiale

La lunghezza di griglia va da 0,20 a 101,6 mm. Le griglie corte servono dove il gradiente di deformazione è ripido, per esempio vicino a fori, raccordi e intagli; le griglie lunghe mediano la misura su materiali non omogenei come calcestruzzo e compositi a fibra lunga. La resistenza si sceglie tra 120, 175, 350, 500, 1000 e 3000 Ω: i valori alti riducono il calore dissipato nella griglia e l'effetto della resistenza dei cavi.

Ogni geometria è disponibile in più serie, cioè combinazioni di lega della griglia e supporto, e con diversi codici di autocompensazione termica (STC), che adattano la risposta dell'estensimetro al coefficiente di dilatazione del materiale su cui si incolla. A seconda della serie, il campo di temperatura va da -269 °C a +290 °C.

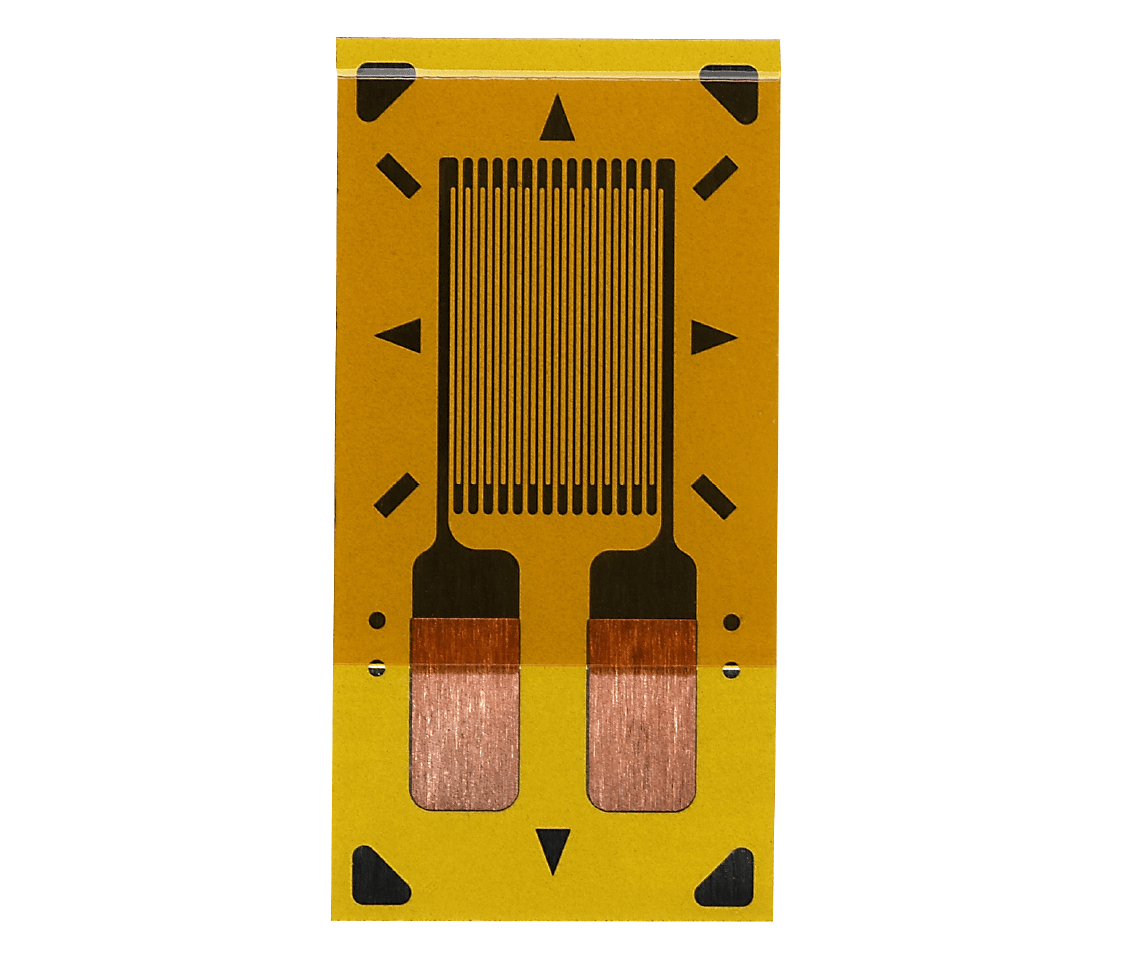

Il codice riassume queste scelte nell'ordine: serie, codice STC, lunghezza di griglia in millesimi di pollice con la sigla della geometria, resistenza. Per esempio, un codice che termina con 250UW-350 indica una griglia lunga 0,250 pollici, geometria UW, 350 Ω.

Per l'installazione servono gli accessori per l'incollaggio e la protezione; per la lettura del segnale, i sistemi di acquisizione per estensimetria. I tecnici Luchsinger aiutano a scegliere serie, STC e lunghezza di griglia in base a materiale, temperatura e durata della prova.
