Griglie a ±45° per deformazione a taglio e coppia, lunghezze da 1,57 a 6,35 mm

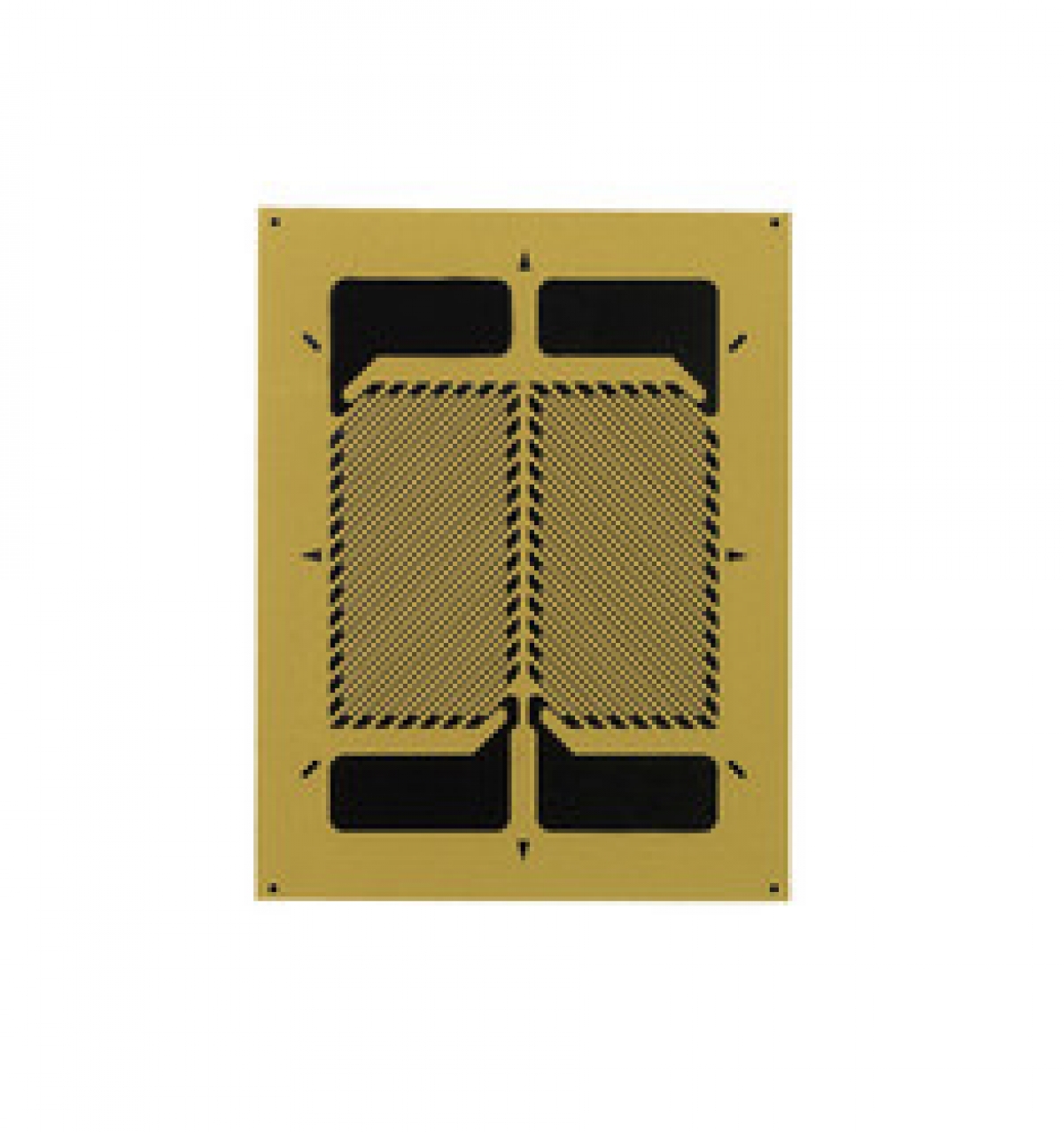

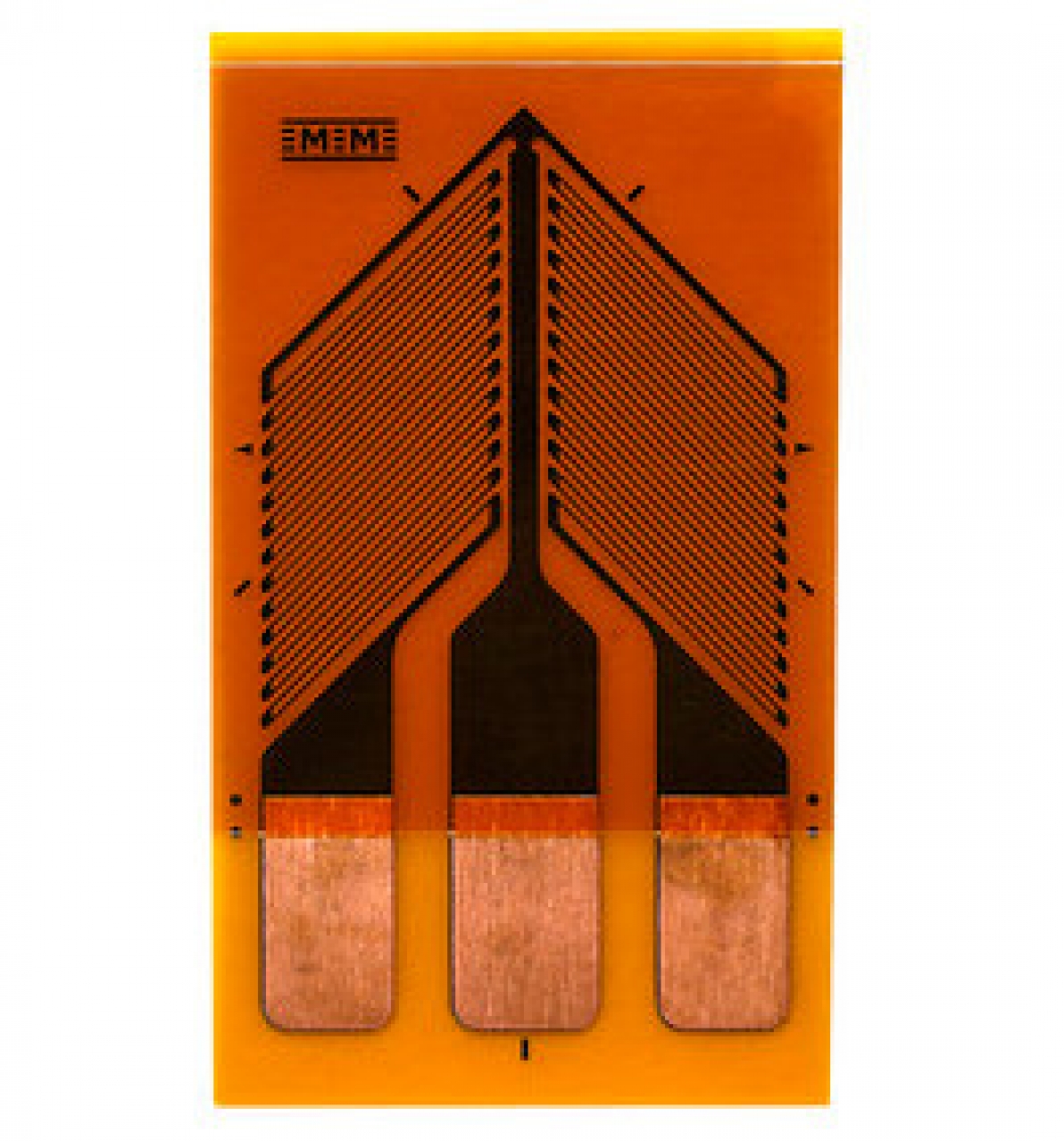

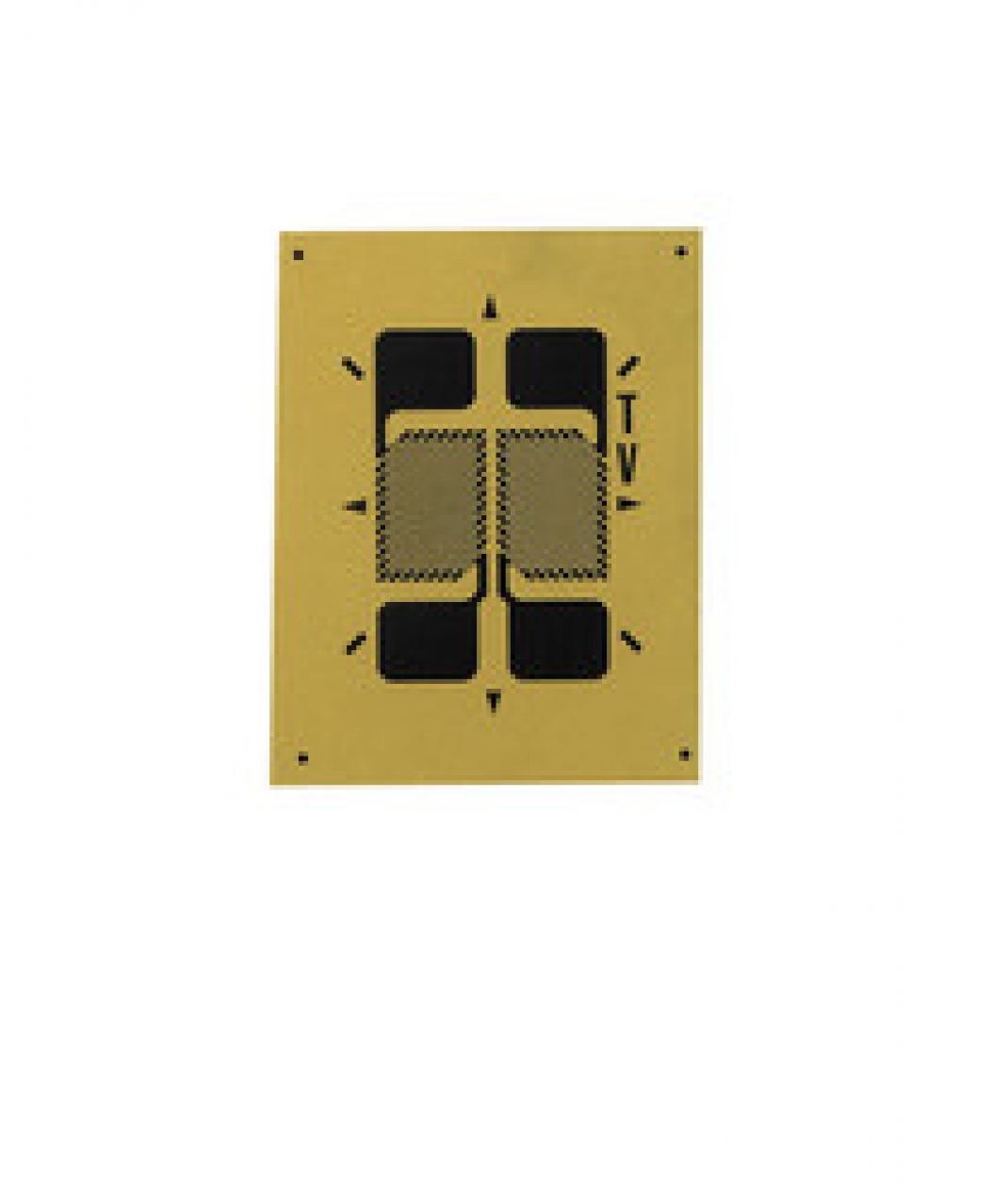

La gamma comprende 20 geometrie con lunghezza di griglia da 1,57 a 6,35 mm: estensimetri singoli a 45°, rosette a due griglie a 90° tra loro e rosette a quattro griglie già disposte a ponte intero. Nelle rosette a due griglie le sezioni sono, secondo il modello, elettricamente indipendenti o con un collegamento comune. Collegate come bracci adiacenti di un semiponte, le due griglie sommano le deformazioni a taglio e compensano l'effetto della temperatura; due rosette in posizioni diametralmente opposte sull'albero completano il ponte intero e riducono l'influenza di flessione e carichi assiali.

La resistenza si sceglie tra 120, 350, 500, 1000 e 2000 Ω. Ogni geometria esiste in più serie e con diversi codici di autocompensazione termica (STC), da scegliere in base al materiale dell'albero o della struttura; a seconda della serie il campo di temperatura va da -269 °C a +230 °C.

Sugli alberi rotanti il segnale si porta allo strumento con sistemi telemetrici o contatti striscianti; su strutture ferme basta un normale sistema di acquisizione per estensimetria. I tecnici Luchsinger aiutano a scegliere geometria e collegamento in base al diametro dell'albero e alla coppia attesa.
