Full-bridge per trasduttori aerospaziali, medicali e subsea ad alta precisione

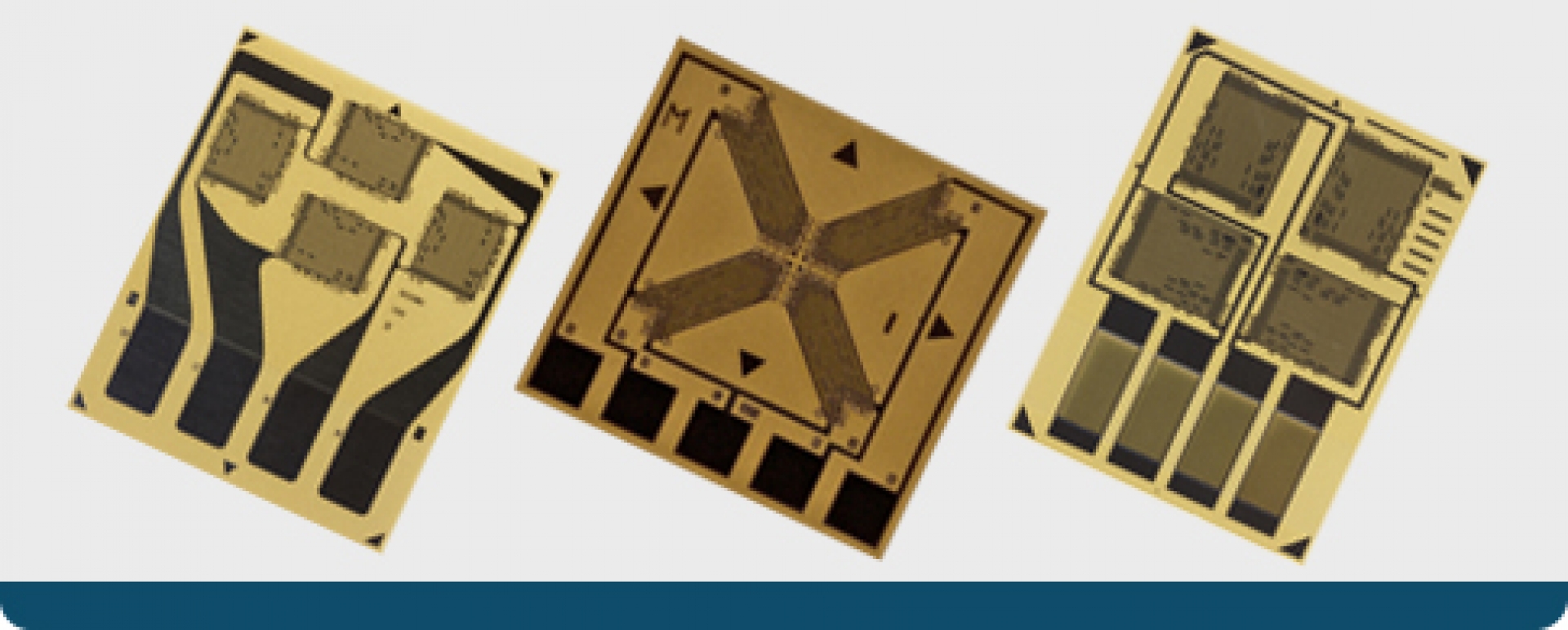

La configurazione full-bridge integra in un unico footprint i quattro elementi del ponte di Wheatstone, pre-orientati e bilanciati dal costruttore. Il risultato è un allineamento geometrico garantito che sarebbe estremamente difficile da replicare con la stessa costanza installando quattro estensimetri separati in produzione seriale. Ogni pezzo esce con la stessa geometria di ponte, la stessa sensibilità nominale, la stessa risposta termica — requisiti fondamentali per chi produce trasduttori destinati a certificazione o a settori con controllo di qualità stringente.

Le applicazioni di riferimento sono quelle dove le condizioni operative non lasciano margine a derive o instabilità: trasduttori per applicazioni aerospaziali, dove il ciclo termico è ampio e la massa del componente deve essere minimizzata; dispositivi medicali, dove la ripetibilità assoluta tra un esemplare e l'altro è un requisito regolatorio oltre che tecnico; sistemi per applicazioni subsea e automotive, dove l'estensimetro deve mantenere le proprie caratteristiche in ambienti con umidità, pressione o vibrazioni significative.

La riduzione delle operazioni di incollaggio rispetto a una configurazione con griglie separate non è solo un vantaggio produttivo: è una riduzione diretta delle variabili che possono introdurre asimmetrie nel ponte, con effetti positivi sulla linearità del segnale di uscita e sull'offset a zero del trasduttore.

Luchsinger supporta il costruttore OEM nella valutazione della configurazione full-bridge più adatta, tenendo conto della geometria dell'elemento elastico, del settore applicativo e dei requisiti di certificazione del trasduttore finito.
