Rosette a griglia singola e multipla per trasduttori di coppia e celle a taglio

Sotto torsione, le direzioni principali di deformazione sono inclinate di 45° rispetto all'asse dell'albero: le rosette a taglio portano le griglie già allineate su queste direzioni, così da ottenere la massima uscita e da rendere la misura poco sensibile al carico assiale e alla flessione quando il ponte è completato correttamente.

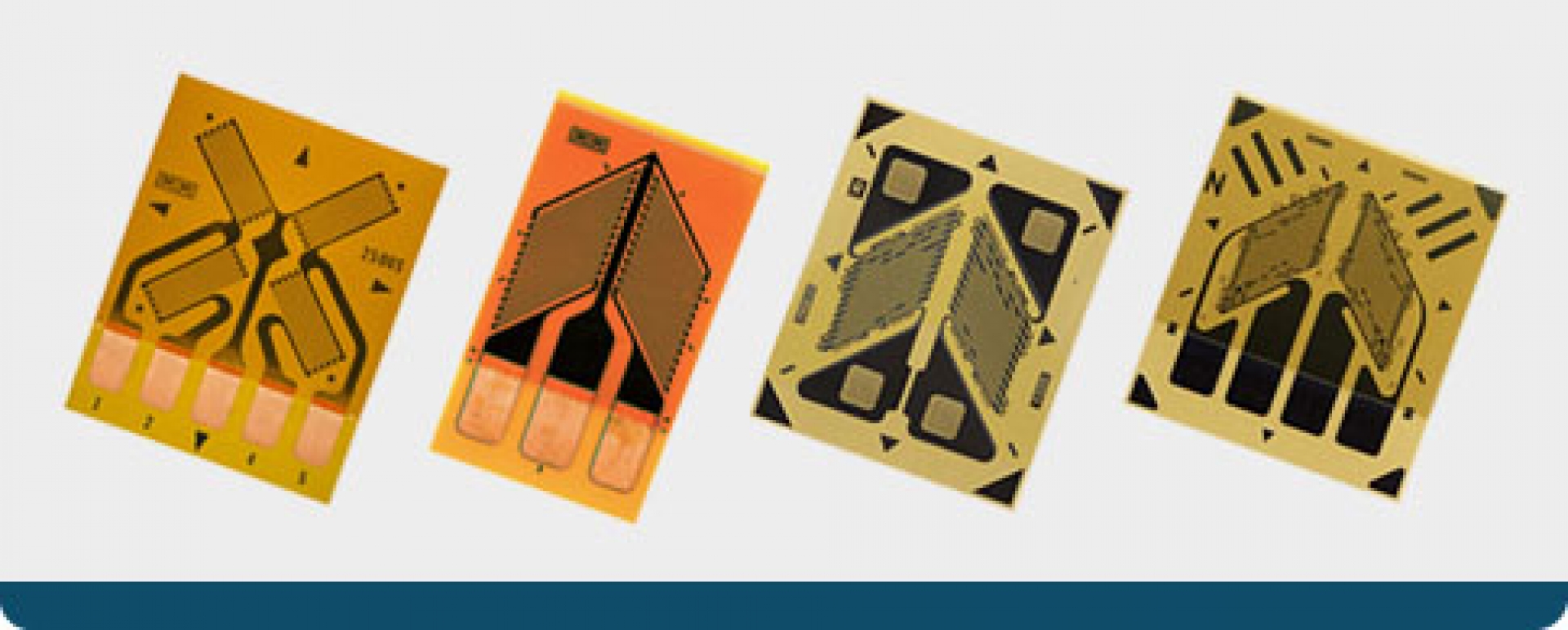

La gamma comprende pattern a griglia singola, con un solo elemento da affiancare a un secondo pattern, e a griglia multipla, con due elementi sullo stesso supporto. Le resistenze coprono da 175 Ω a 5 kΩ, con tolleranza tipica di ±0,2% (±0,15% o ±0,3% su alcuni pattern). Le serie sono N2A, N2K e N5K: le prime due lavorano da -75 °C a +95 °C, la N5K fino a +205 °C. L'autocompensazione termica è disponibile con STC 06 e 13, e ogni pattern ha il suo codice di compensazione del creep.

Per elementi molto rigidi, dove la deformazione è piccola, esistono anche rosette a taglio in lega platino-tungsteno ad alto gage factor. Per i trasduttori alimentati a batteria, i pattern da 1 kΩ e 5 kΩ riducono la corrente assorbita dal ponte. I tecnici Luchsinger aiutano a scegliere pattern e configurazione in base al diametro dell'albero e alla coppia nominale.
