Misura della variazione di spessore del disco freno senza contatto

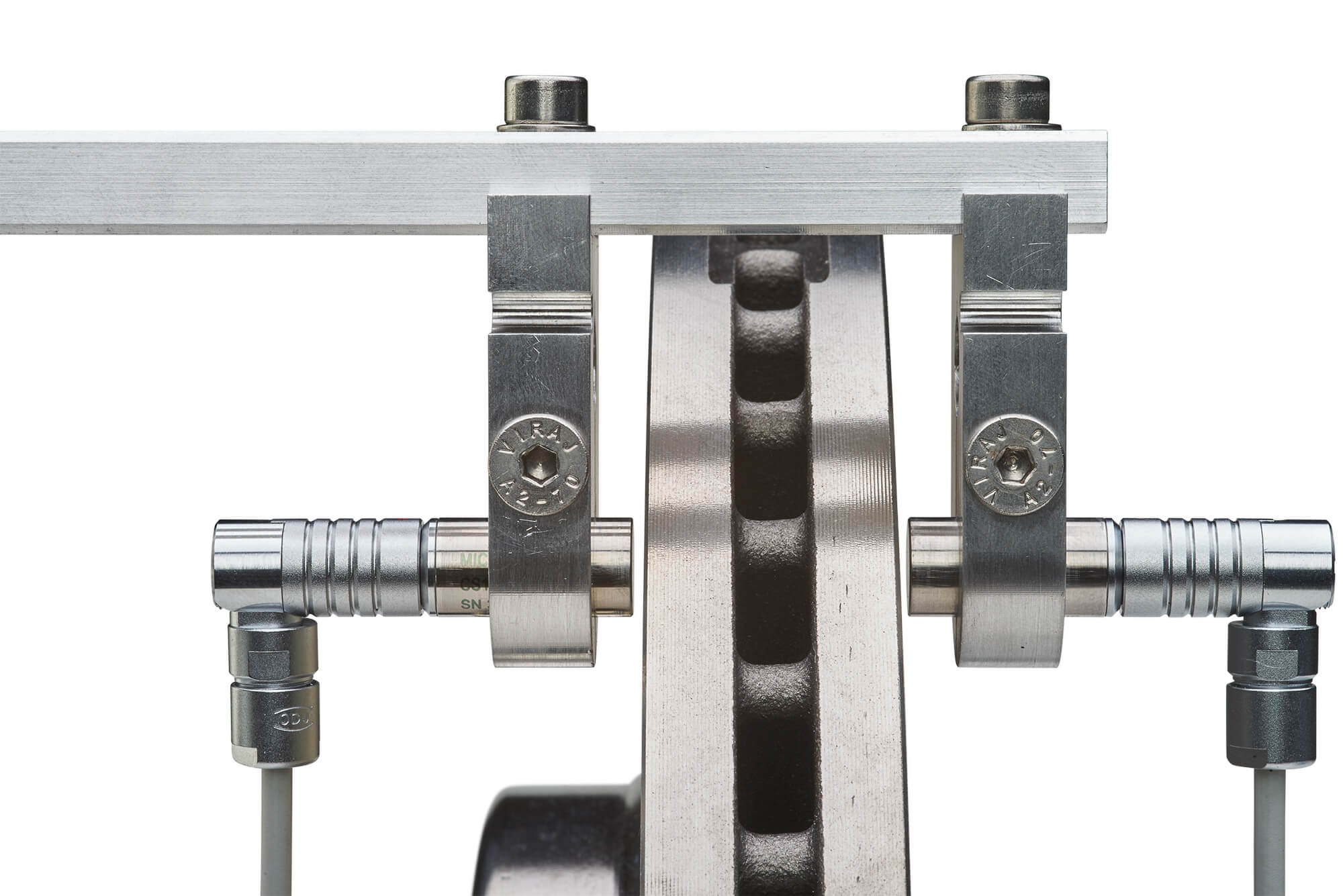

Il principio si basa su coppie di sensori capacitivi affacciati sui due lati del disco: rilevando la distanza da entrambe le superfici mentre il disco ruota, il sistema determina lo spessore assoluto punto per punto lungo l'intera circonferenza e ne evidenzia le variazioni. Per la misura sincrona di più tracce è disponibile il sensore multitraccia CSH1,4FL, che integra quattro superfici capacitive in un'unica custodia e acquisisce quattro tracce simultanee; un substrato ceramico protegge gli elementi dalle sollecitazioni meccaniche e termiche, garantendo elevata stabilità in temperatura anche in condizioni ambientali variabili. In abbinamento al controller DT6220 i quattro canali si configurano ed elaborano in modo sincrono, con banda fino a 5 kHz per le misure dinamiche, uscita analogica e interfacce Ethernet ed EtherCAT, il tutto gestibile via web interface senza software aggiuntivo. Per le misure sul posto è disponibile una valigetta DTV completa: controller a due canali con licenza software inclusa, due sensori capacitivi con cavi e set di fissaggio, per eseguire rapidamente rilevazioni precise sui dischi e analizzare in seguito i dati su PC. Il software DTV dedicato è il vero valore applicativo: gestisce la soppressione dei fori del disco e integra algoritmi che consentono analisi approfondite anche senza encoder aggiuntivo. Il sistema completa le soluzioni per la misura di spostamento senza contatto ad accoppiamento capacitivo ed è pensato per la misura della variazione di spessore dei freni a disco; il supporto tecnico affianca la configurazione in base al tipo di prova.
