IMS5400-TH
Interferometro per misure di spessore con accuratezza submicrometrica
interferometro a luce bianca IMS5400-TH apre a nuove possibilità nelle misure di spessore in campo industriale. Il controller dispone di una funzione di valutazione intelligente e può misurare lo spessore di oggetti trasparenti con la più alta precisione.
Misurazioni stabili anche con distanza variabile
L'interferometro IMS5400-TH viene utilizzato nelle misurazioni dello spessore ad alta precisione e da grandi distanze. La misurazione non dipende dalla distanza, la precisione nanometrica viene quindi raggiunta anche con target in movimento.
L'ampio intervallo di misura permette di misurare lo spessore di strati sottili, vetro piano e film. Dato che l'interferometro funziona con uno SLED nel campo vicino all’infrarosso, è anche possibile misurare lo spessore dei vetri antiriflesso.
Il sistema interferoMETER 5400‑TH (IMS5400‑TH) utilizza la tecnologia interferometrica a luce bianca per effettuare misure di spessore estremamente precise e indipendenti dalla distanza, caratteristica fondamentale nei contesti industriali dove il target può essere in movimento o soggetto a variazioni di posizione. Questo approccio consente di ottenere valori di spessore stabili e ripetibili anche in applicazioni in line e ambienti produttivi ad alta velocità.
L’interferometro è progettato per la misurazione di strati sottili e coating trasparenti, inclusi film funzionali, vetro tecnico e materiali laminati. La disponibilità della funzione multi‑peak permette la misurazione multistrato, consentendo l’analisi simultanea di più interfacce ottiche all’interno dello stesso materiale e rendendo il sistema adatto a configurazioni complesse, come vetri compositi o rivestimenti multilayer.La frequenza di acquisizione elevata consente l’utilizzo anche in processi rapidi e applicazioni ad alta dinamica, mantenendo precisione e stabilità del segnale.

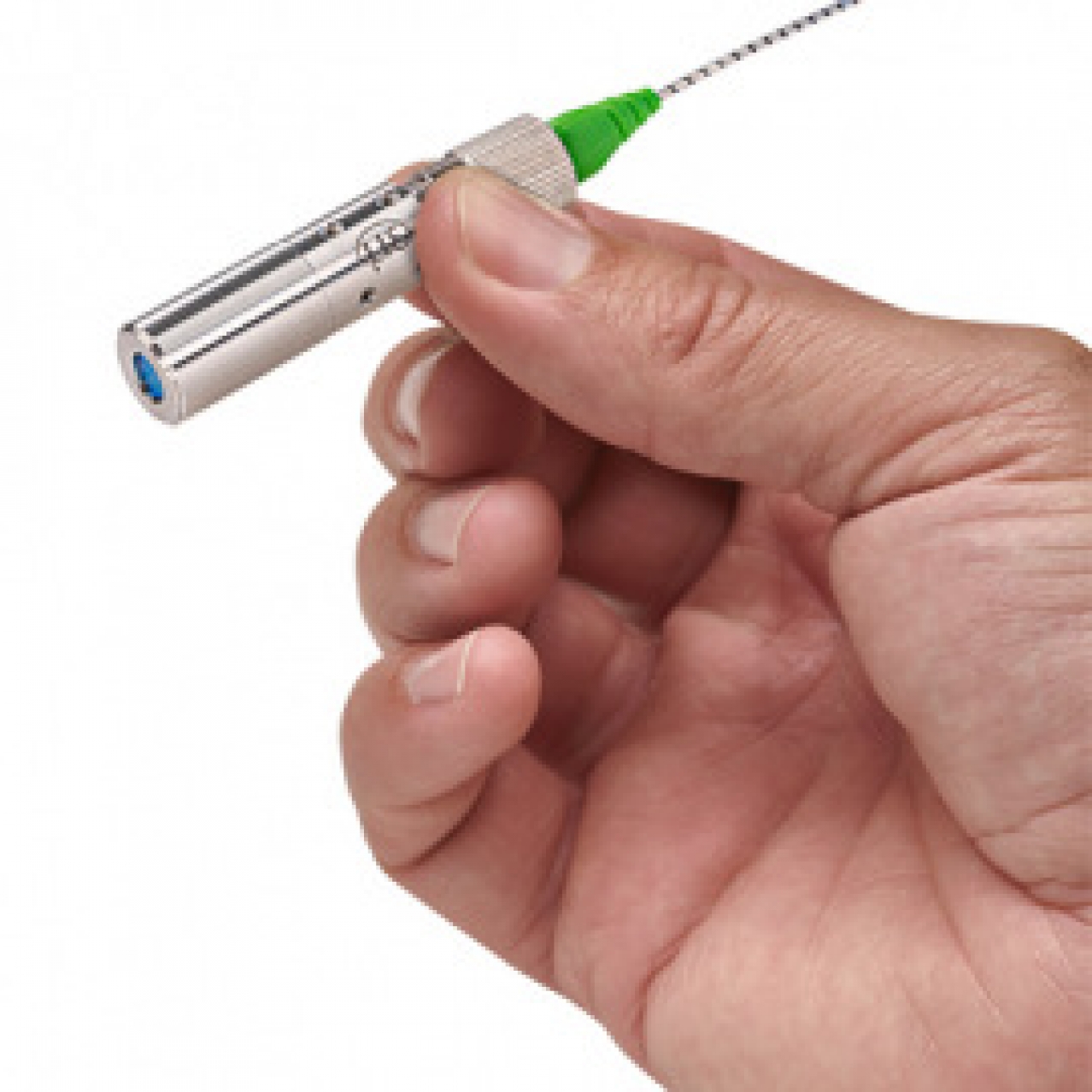

Il sensore, ottimizzato per l’uso industriale, è alloggiato in una struttura metallica robusta, mentre il controller compatto, dotato di raffreddamento passivo e compensazione termica, è pensato per l’installazione su guida DIN all’interno del quadro elettrico. L’integrazione nei sistemi di automazione è semplificata grazie alle interfacce industriali disponibili, mentre la configurazione tramite interfaccia web, senza necessità di software dedicato, riduce significativamente i tempi di avviamento. Il risultato è un interferometro industriale ad altissime prestazioni, ideale per controllo qualità avanzato, automazione e attività di ricerca e sviluppo.
Per misure di spessore anche con target a distanza variabile o vibranti
Fino a 6 kHz
Ethernet, EtherCAT, RS422
