Sensori laser a triangolazione per grandi distanze di lavoro, fino a 2 m dal target

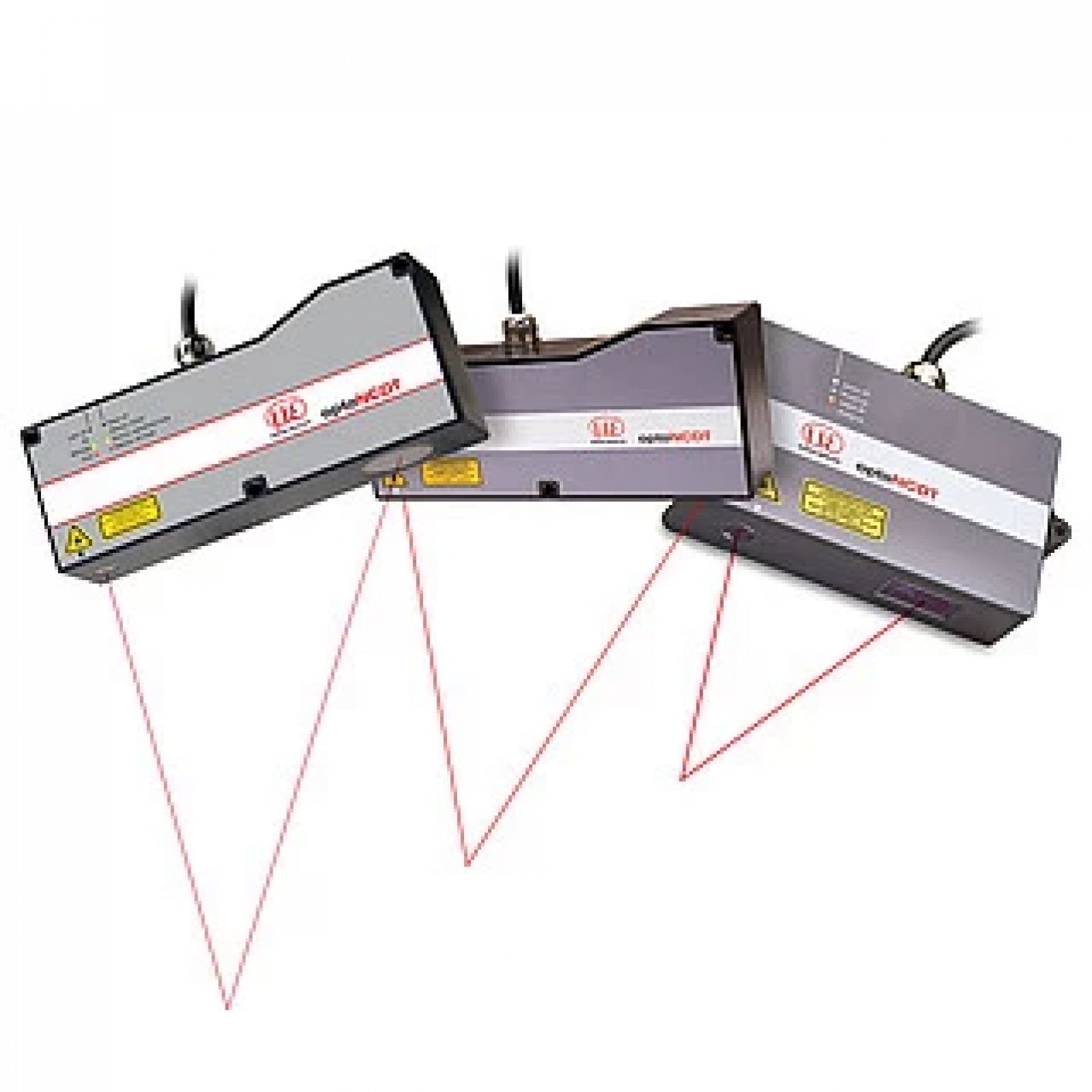

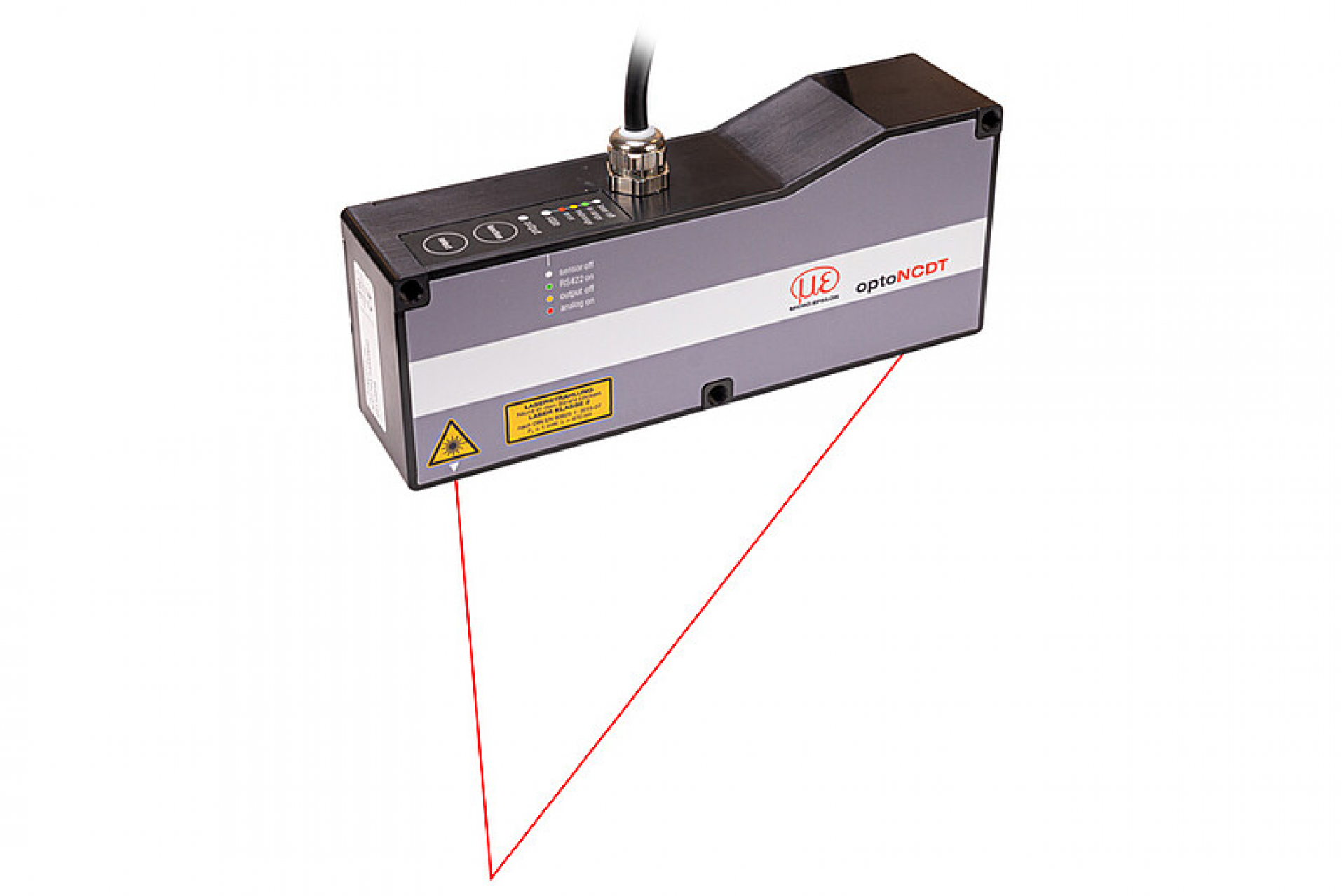

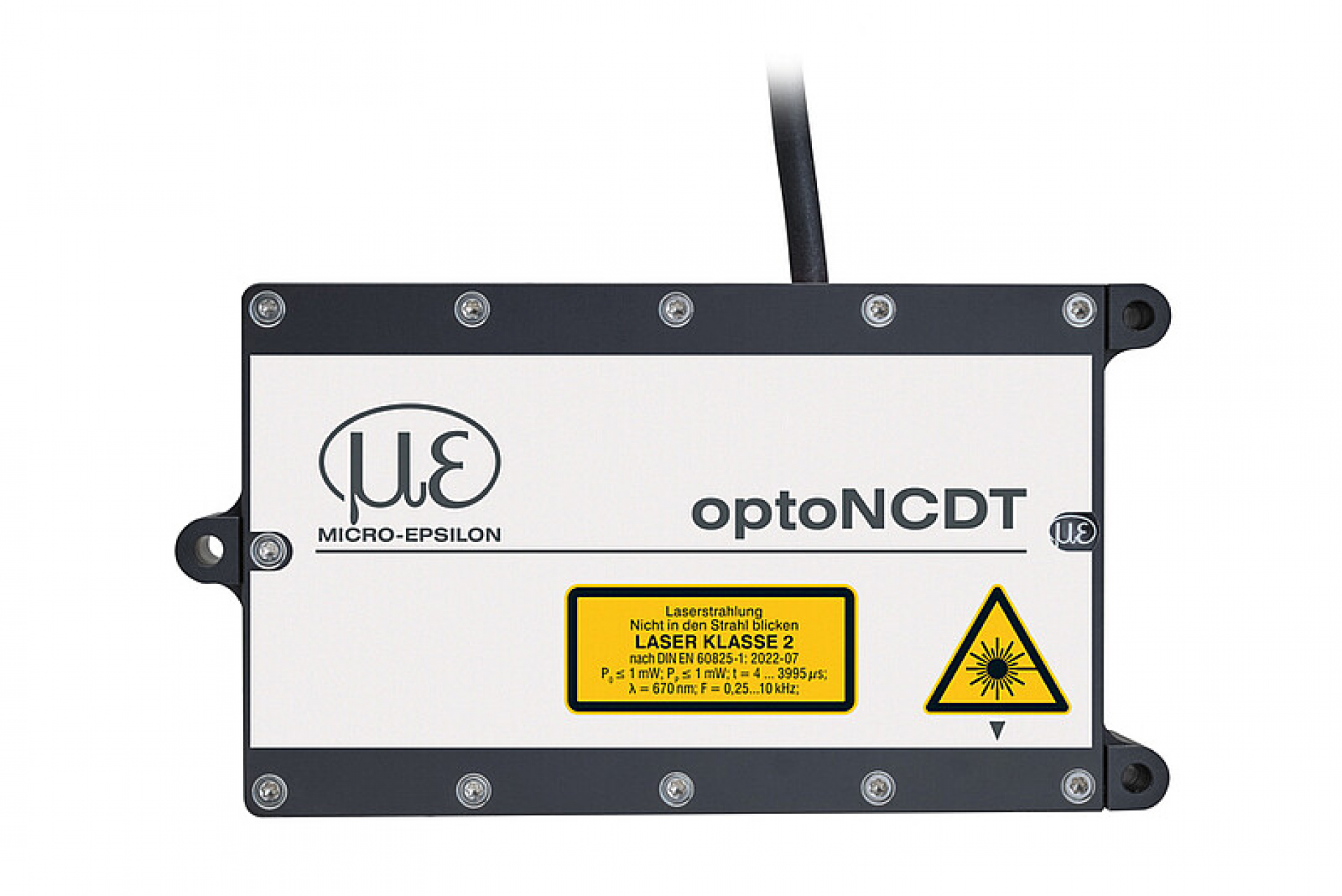

La serie comprende tre modelli. L'optoNCDT 1910 copre campi di 500 e 750 mm con inizio misura a 200 mm, frequenza fino a 9,5 kHz e linearità inferiore a ±350 µm sul campo da 500 mm; il controller è integrato e una custodia di raffreddamento opzionale lo porta in ambienti fino a 200 °C. L'optoNCDT 1760 misura su un campo di 1000 mm che inizia a 1 m dal sensore e termina a 2 m, con ripetibilità di 100 µm e frequenza fino a 7,5 kHz.

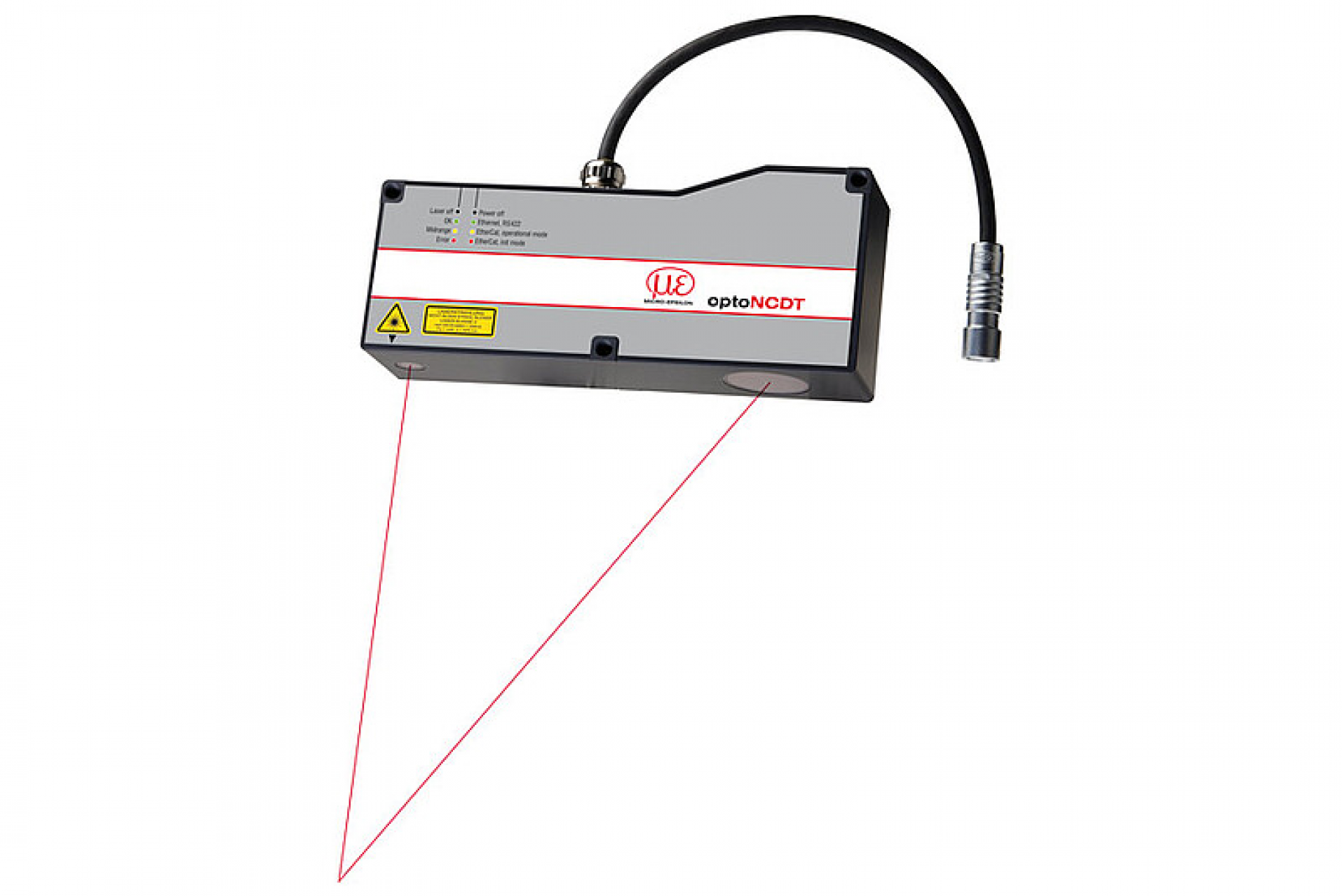

L'optoNCDT 2310 segue la logica opposta: campo piccolo a grande distanza. I campi vanno da 10 a 50 mm, con inizio misura da 90 a 550 mm, risoluzione da 0,5 µm e frequenza fino a 49,14 kHz. È la scelta per misurare spostamenti piccoli su oggetti caldi o pericolosi da avvicinare.

Le applicazioni tipiche sono la misura su lingotti e lamiere calde, il posizionamento di carichi e veicoli, il controllo di tiranti e componenti ferroviari e le misure su grandi strutture. Tutti i modelli offrono uscite analogiche e RS422, con bus di campo tramite modulo; il 2310 aggiunge Ethernet ed EtherCAT. Gli ingegneri Luchsinger aiutano a scegliere distanza e campo; il principio è nella panoramica sulla misura laser a triangolazione.
