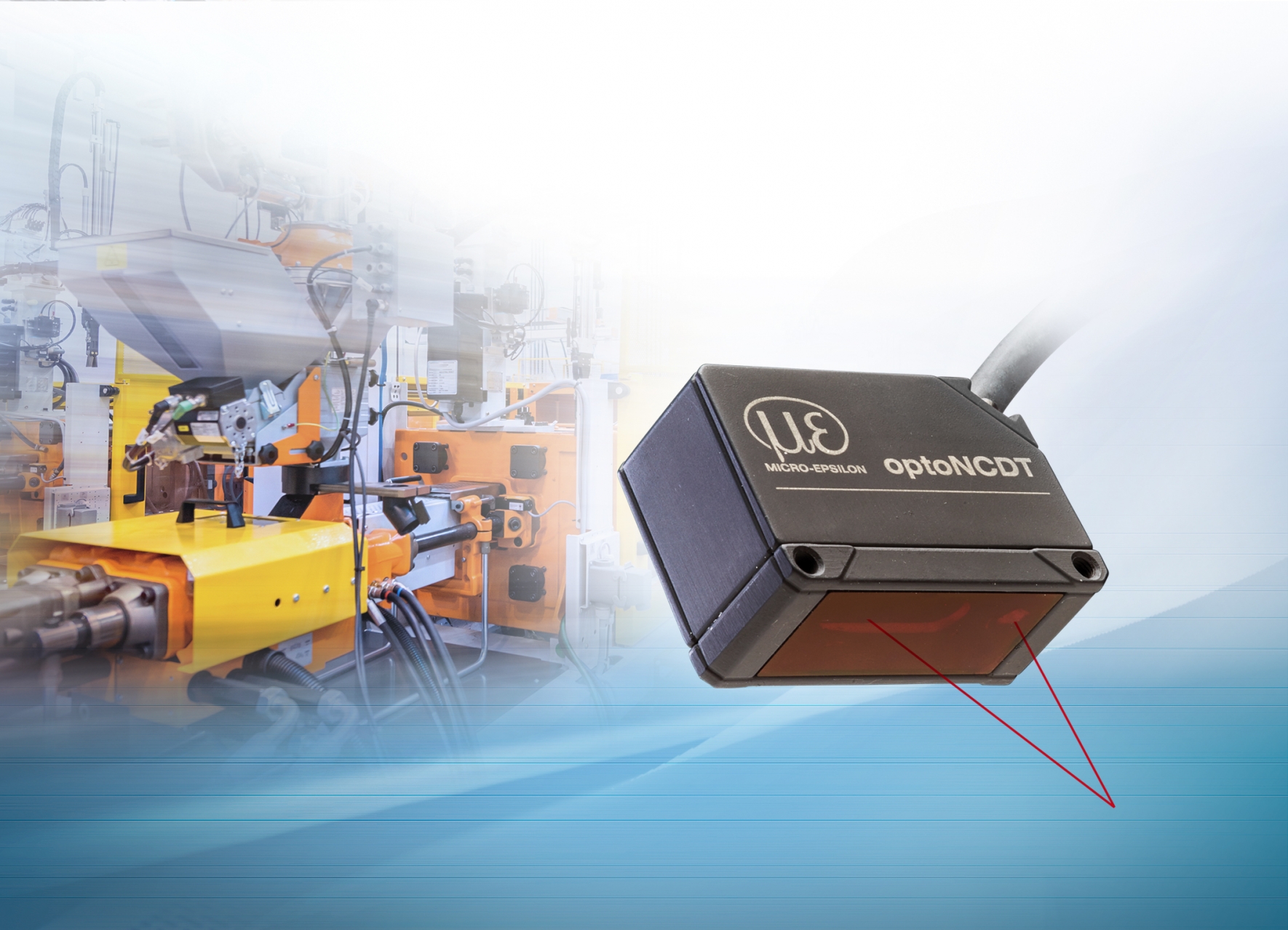

Sensore laser a triangolazione compatto per OEM e serie, campi da 10 a 500 mm

I sei campi di misura vanno da 10 a 500 mm, con distanze di inizio misura da 20 a 100 mm. Sul campo da 10 mm la ripetibilità è di 1 µm e la linearità inferiore a ±10 µm, pari allo 0,10 % del fondo scala; sui campi più lunghi la linearità sale fino allo 0,30 % FSO. La frequenza di misura è regolabile su quattro livelli fino a 2 kHz.

La funzione Active Surface Compensation regola l'esposizione in base alla superficie e mantiene stabile il segnale anche quando cambiano colore o luminosità del target. L'uscita analogica 4-20 mA a 16 bit è liberamente scalabile all'interno del campo, affiancata da un'uscita di errore e da due ingressi per spegnere il laser, azzerare o eseguire il teach. Il cavo integrato da 2 m esce dalla custodia in alluminio IP67, robusta anche con accelerazioni elevate.

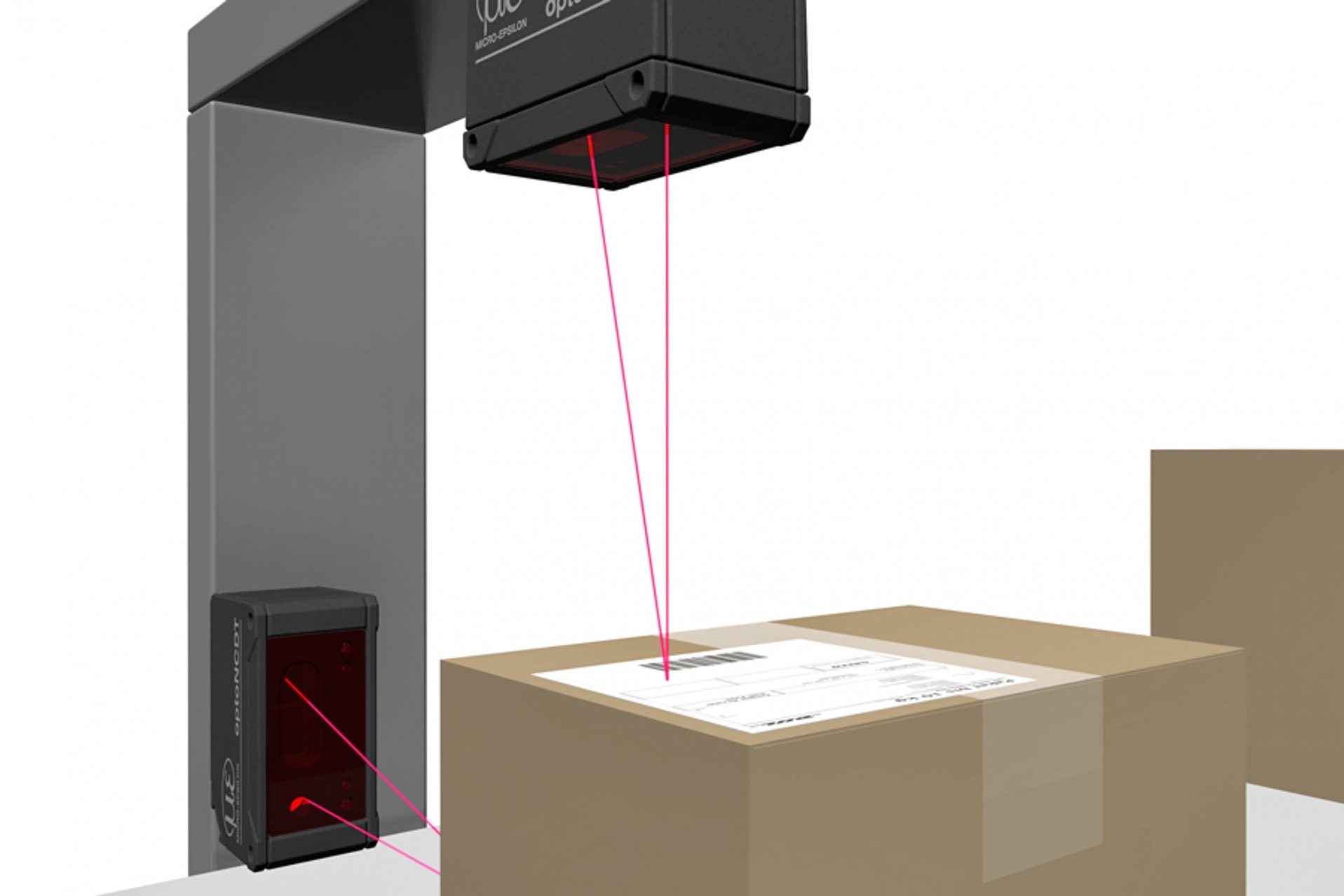

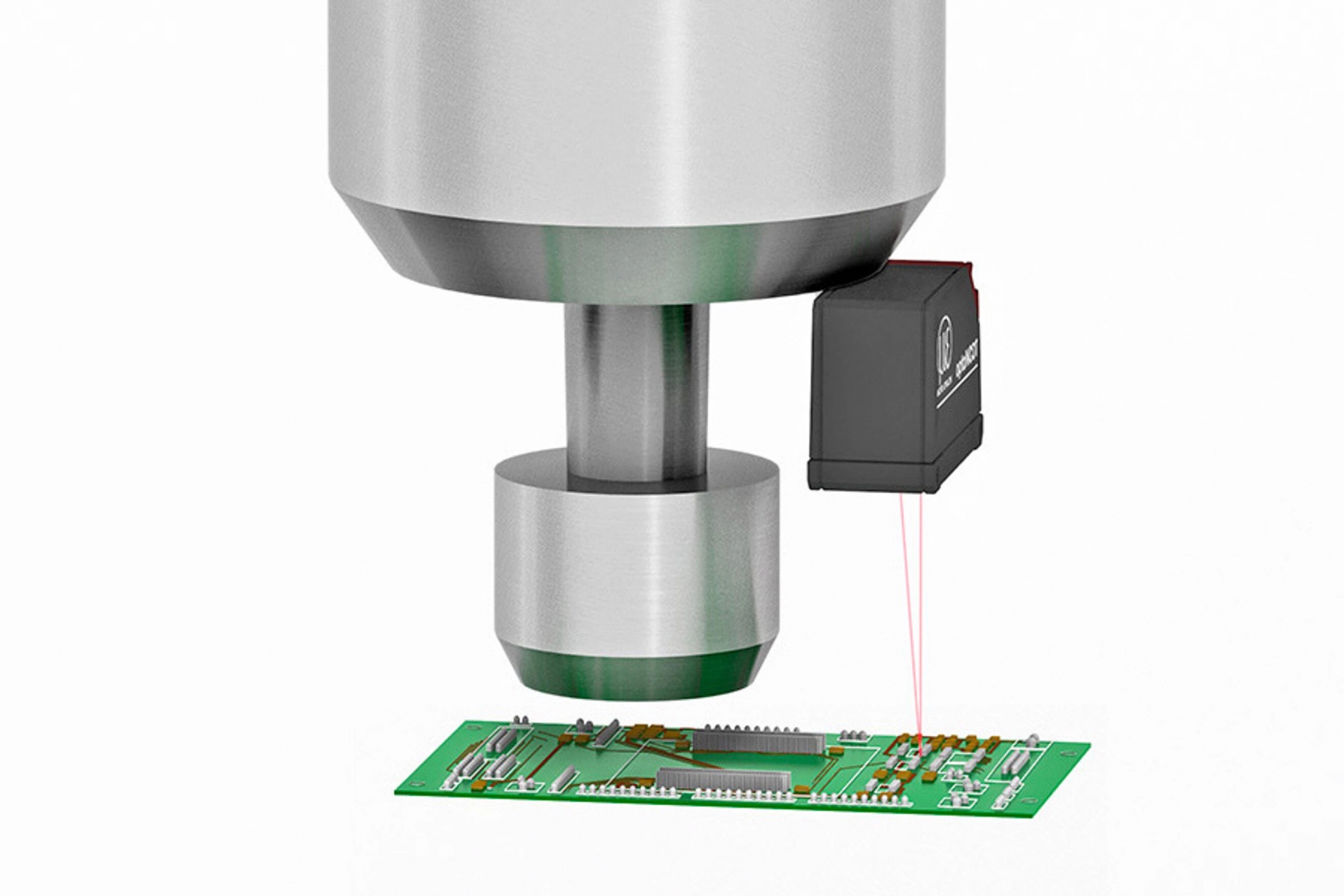

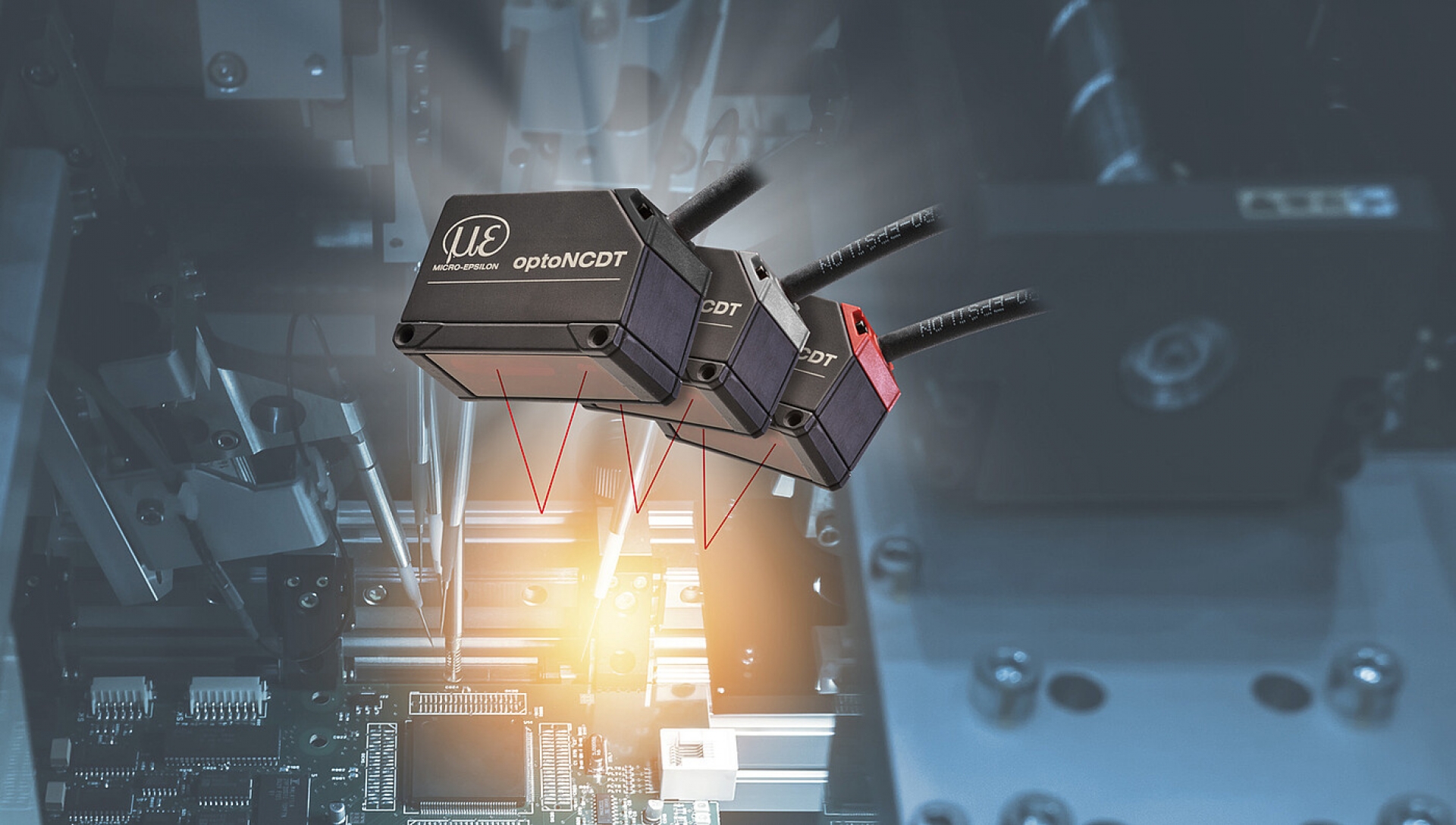

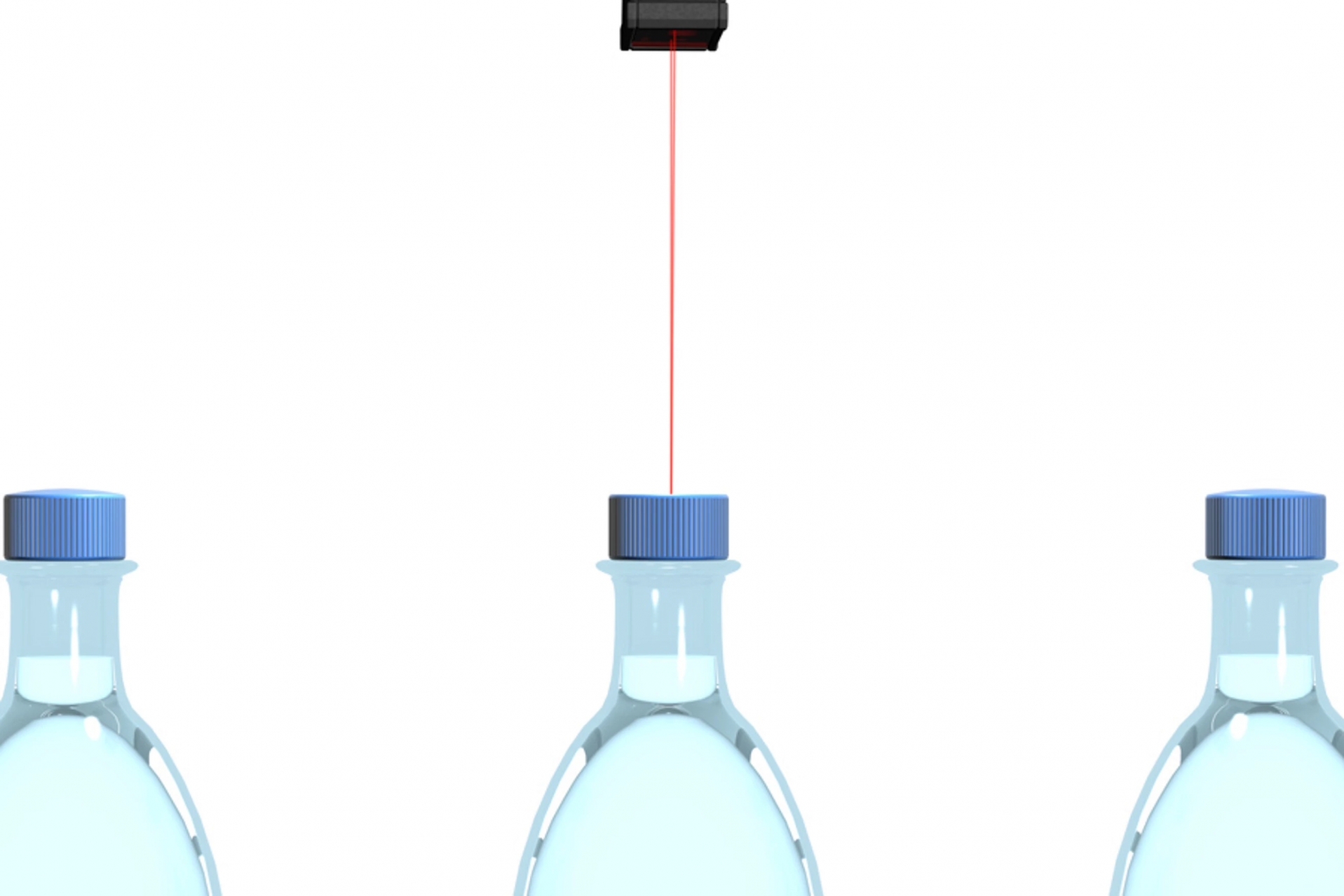

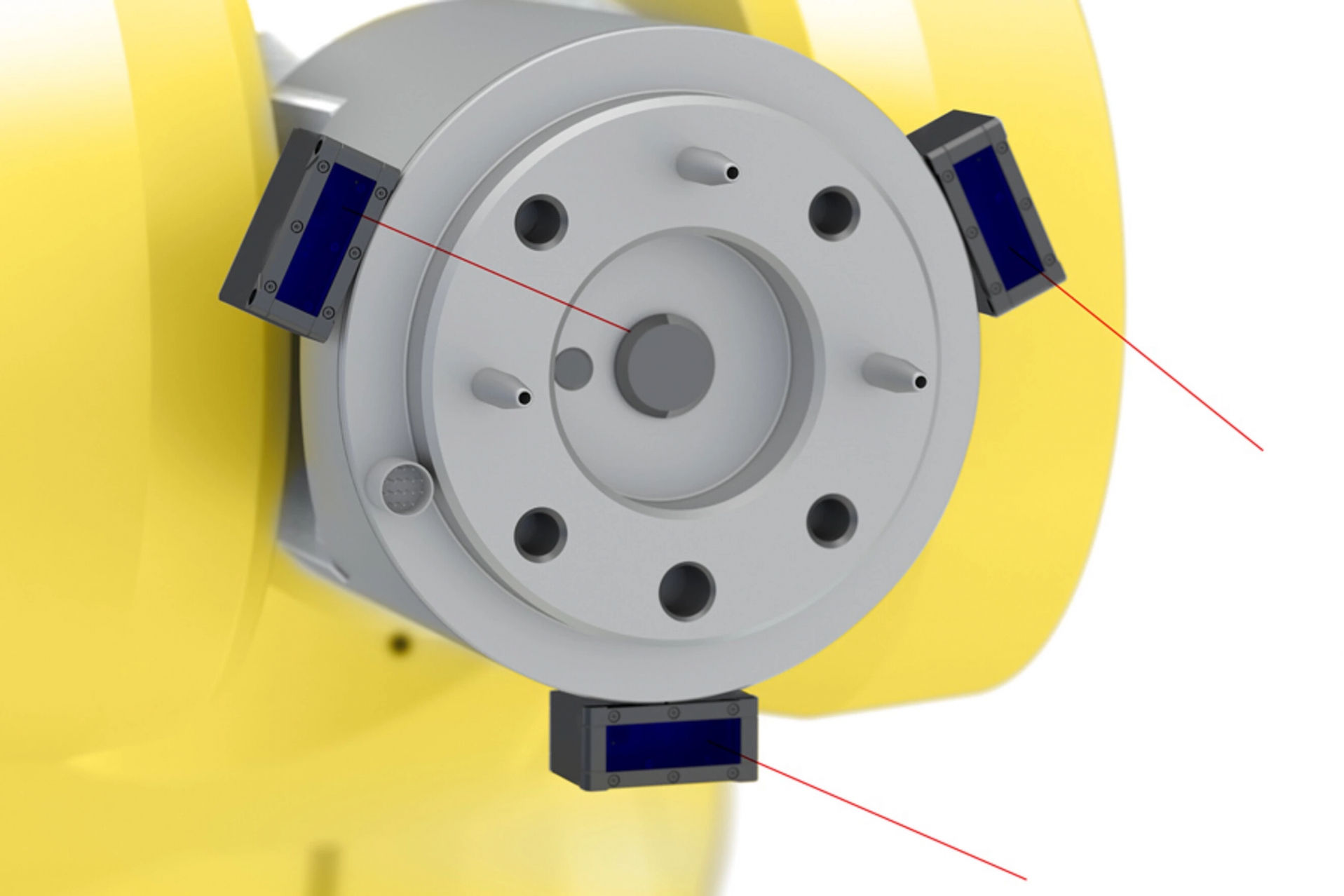

Le applicazioni tipiche sono il controllo di presenza e posizione in macchine automatiche, il posizionamento su macchine mobili e i controlli dimensionali di serie. Quando serve più velocità o un'interfaccia di campo c'è il modello compatto fino a 4 kHz, e per ripetibilità sotto il micron e reti industriali il modello smart fino a 8 kHz. Gli ingegneri Luchsinger aiutano a scegliere campo e distanza di montaggio; il principio è descritto nella panoramica sulla misura laser a triangolazione.
