optoNCDT 1420
Sensore laser smart per misure di precisione
Il sensore laser di triangolazione optoNCDT 1420 di Micro-Epsilon rappresenta un salto qualitativo nelle misure di distanza, spostamento e posizione in ambito industriale. Con una frequenza di misura fino a 8 kHz e una ripetibilità da 0,5 µm, questo sensore compatto con elettronica integrata è progettato per rispondere alle esigenze più stringenti dell'automazione avanzata, delle applicazioni OEM e dei processi ad alta cadenza produttiva.
L'optoNCDT 1420 si colloca in una classe prestazionale superiore rispetto ai sensori laser entry-level, combinando velocità, precisione e versatilità in un form factor estremamente ridotto. Il sistema proprietario Active Surface Compensation (ASC) garantisce risultati di misura stabili e ripetibili anche in presenza di superfici con colori o luminosità variabili, eliminando la necessità di ricalibrazione manuale e aumentando significativamente la produttività di linea.
Disponibile in sei range di misura (10, 25, 50, 100, 200 e 500 mm), il sensore raggiunge una linearità a partire da 8 µm e una ripetibilità fino a 0,5 µm — il doppio della precisione rispetto al modello precedente della gamma. La frequenza di campionamento regolabile fino a 8 kHz lo rende ideale per il monitoraggio di processi dinamici ad alta velocità, dove il minimo ritardo di acquisizione può compromettere la qualità del controllo.

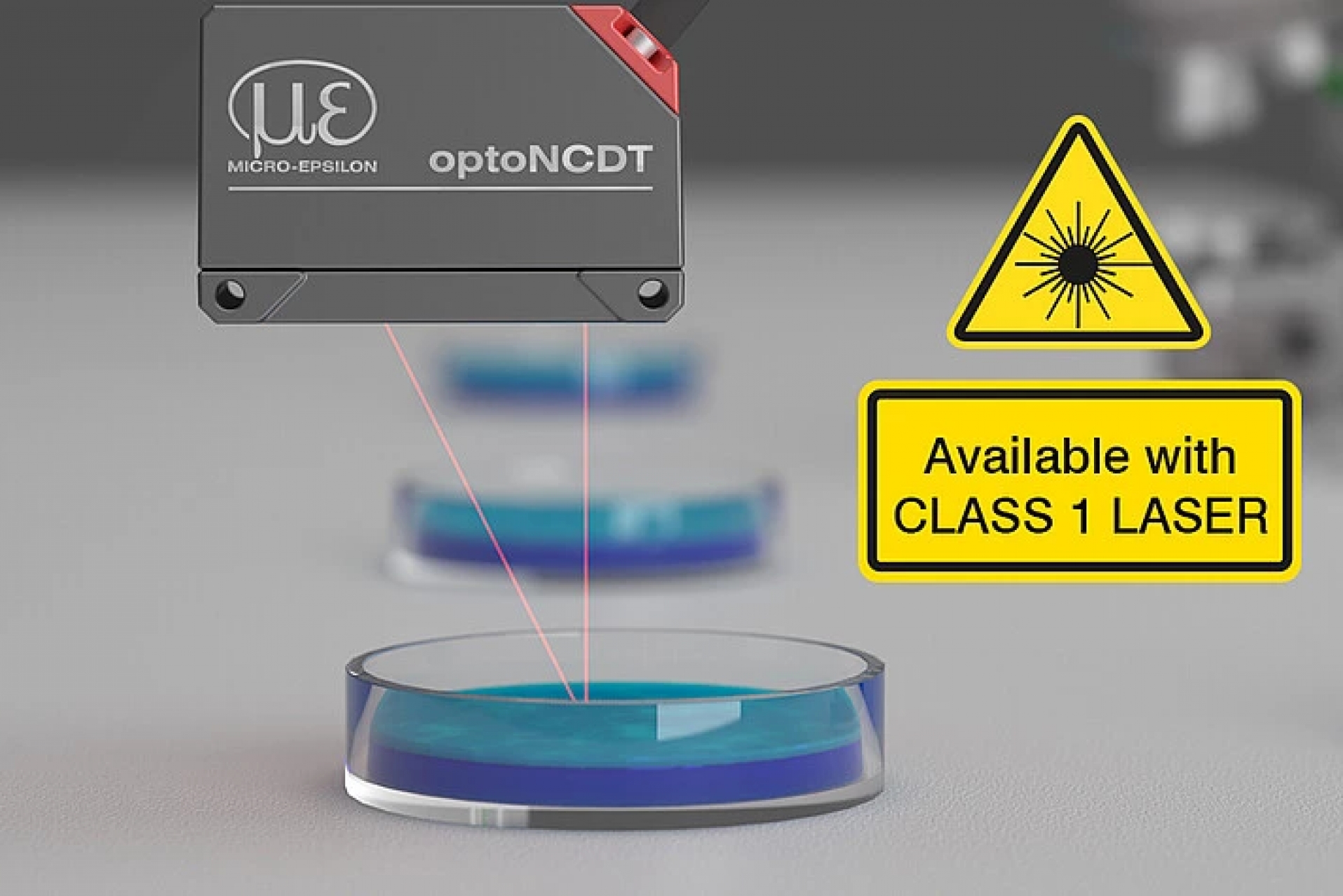

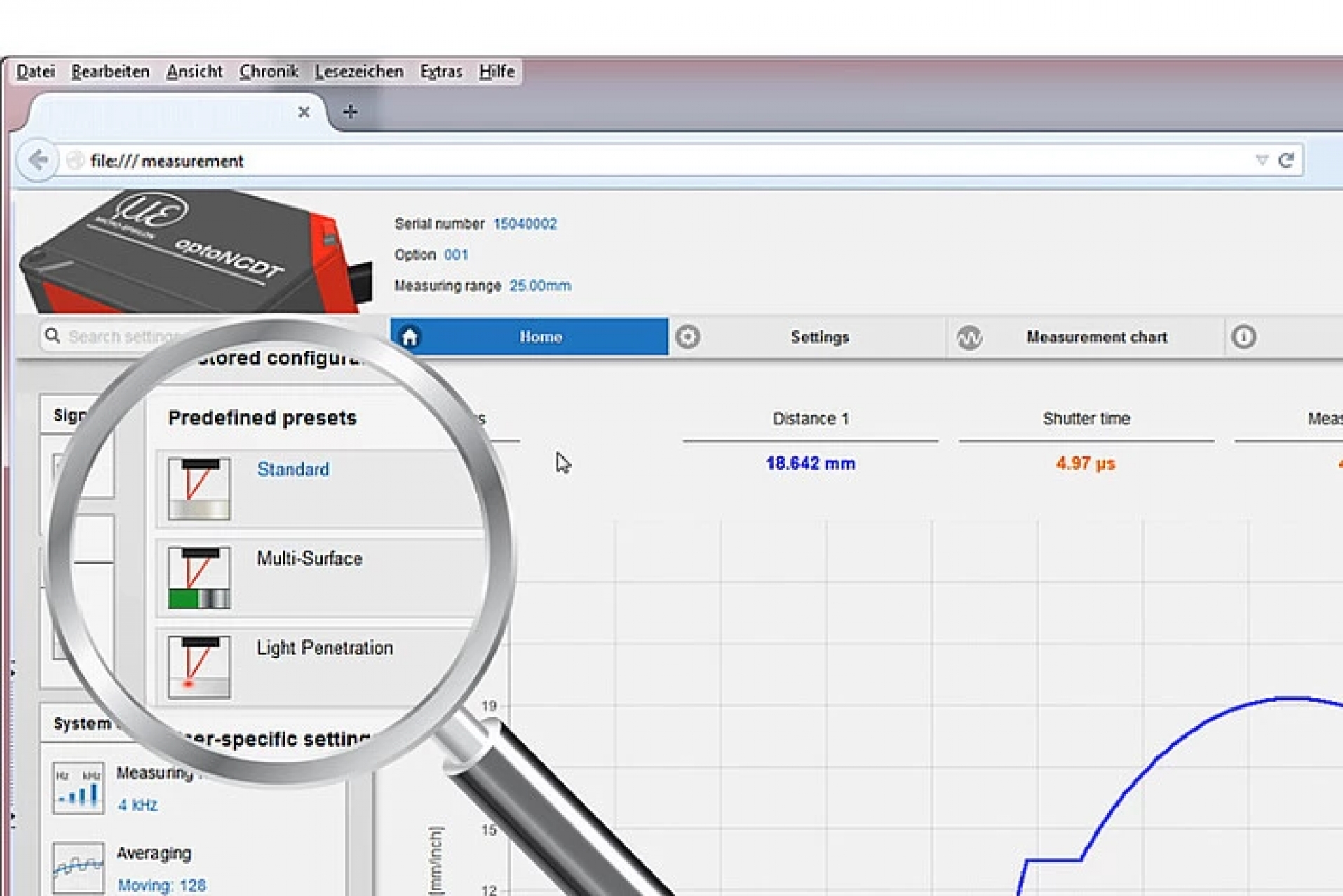

La configurazione è affidata a un'interfaccia web intuitiva che consente di salvare fino a otto profili utente personalizzati, trasferibili rapidamente su altri sensori per una messa in servizio in serie estremamente efficiente. La funzione ROI (Region of Interest) permette di filtrare i segnali interferenti provenienti dallo sfondo, migliorando l'affidabilità in ambienti complessi. La versione CL1 (Laser Classe 1) — con potenza massima irradiata di 390 µW — è certificata per applicazioni dove il personale opera in prossimità del sensore, eliminando la necessità di costose misure di protezione aggiuntive. L'housing in alluminio robusto con protezione IP67, le interfacce RS422, PROFINET, EtherNet/IP ed EtherCAT, e la scelta tra connettore pigtail M12 e cavo da 3 m a estremità aperte completano una soluzione industriale progettata per la massima flessibilità di integrazione.
10
25
50
100
200
500
da 8 µm
da 0,5 µm
8 kHz
RS422, PROFINET, EtherNet/IP
