CTvideo 3M
Pirometro a infrarossi con videocamera e box elettronico separato per metalli da 50 a 1800 °C

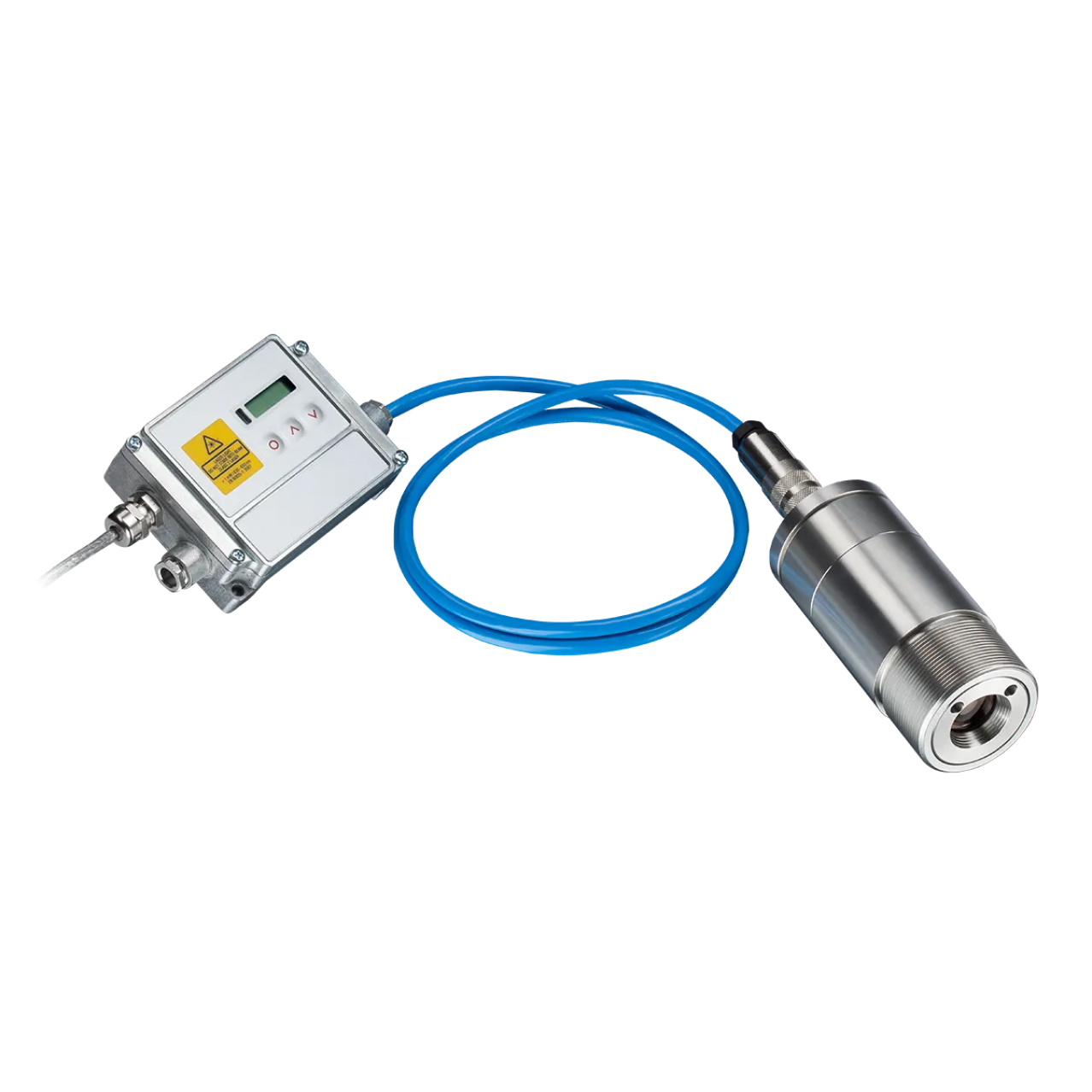

Misurare metalli a media e bassa temperatura in zone difficili da raggiungere - dentro una macchina, su un nastro chiuso, in una camera a geometria complessa - è un problema di puntamento prima ancora che di misura. Il CTvideo 3M porta la videocamera con canale ottico condiviso nello spettro a 2,3 µm ottimizzato per metalli e compositi, con il box elettronico separato che offre flessibilità nell'elaborazione del segnale e nell'integrazione in sistemi di controllo.

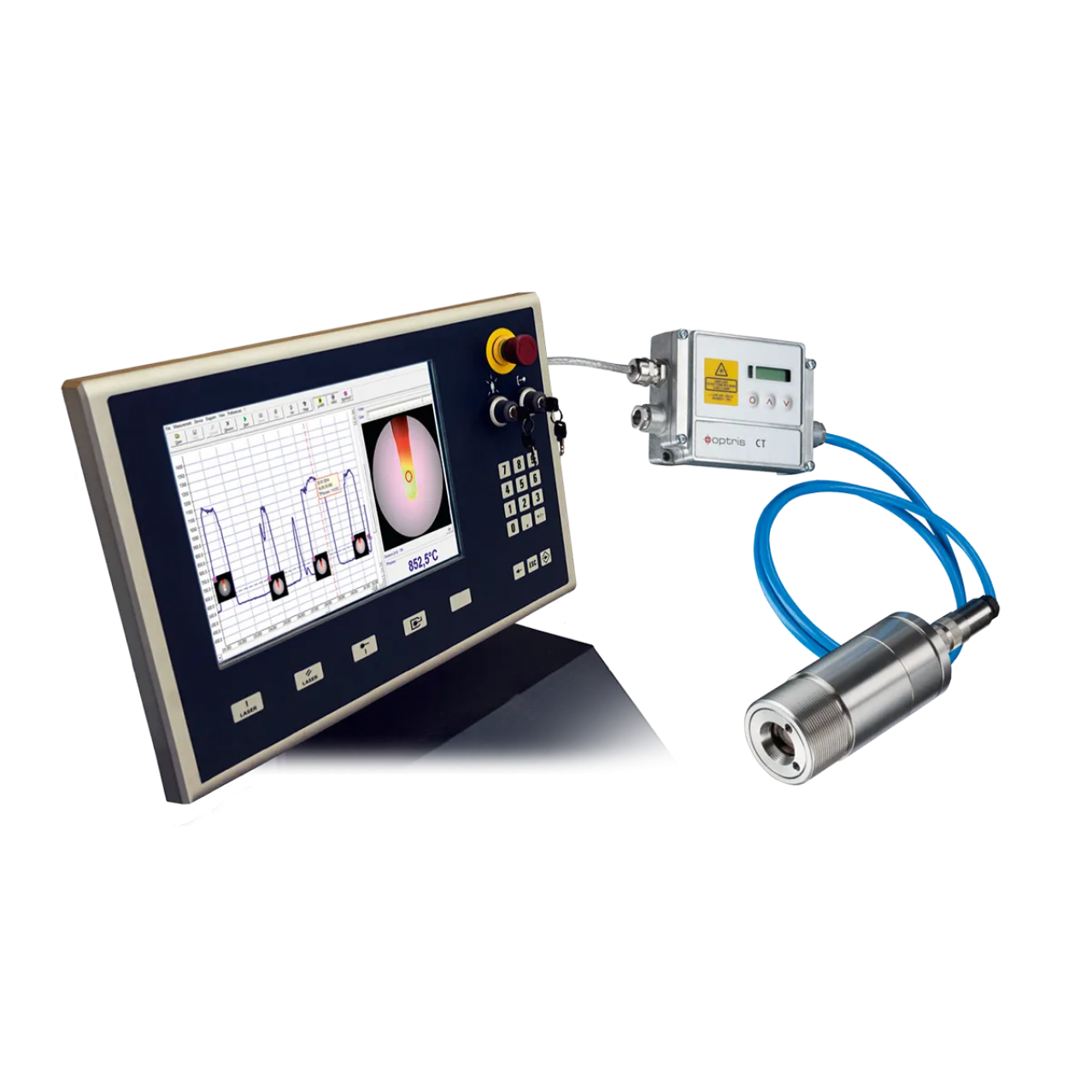

La videocamera usa lo stesso percorso ottico del rivelatore InGaAs: l'immagine video mostra il target con il cerchio di puntamento sovrapposto, offrendo la guida visiva necessaria nelle installazioni dove il target non è direttamente accessibile all'occhio dell'operatore. Il laser a croce supporta l'allineamento con spegnimento automatico oltre 50 °C di temperatura ambiente. Il video è visualizzabile anche tramite app Android IR Mobile connessa al box, senza necessità di PC sul posto.
Lo spettro di 2,3 µm con rivelatore InGaAs riduce l'influenza dell'emissività variabile su metalli, ossidi metallici, lavorazioni secondarie e compositi a matrice metallica. Le cinque versioni coprono da 50 °C a 1800 °C - 3ML (50-400 °C), 3MH (100-600 °C), 3MH1 (150-1000 °C), 3MH2 (200-1500 °C), 3MH3 (250-1800 °C) - con risposta di 1 ms. Accuratezza ±(0,3% della lettura + 2 °C), ripetibilità ±(0,1% della lettura + 1 °C). Il fuoco è manuale e regolabile per adattarsi alle distanze di installazione specifiche.
Il box elettronico offre uscite selezionabili 0/4-20 mA, 0-5 V, 0-10 V, termocoppia K o J, un'uscita open collector programmabile e interfaccia USB 2.0 per la configurazione da PC.
Applicazioni tipiche: misura di componenti metallici in aree confinate o difficili da raggiungere, preriscaldo e brasatura in macchine chiuse, monitoraggio di lavorazioni secondarie di metalli non ferrosi, misura su compositi a matrice metallica, controllo in linea su pezzi in posizioni geometricamente complesse. Software CompactConnect incluso. Produzione e calibrazione in Germania, PTB e NIST. Per integrazioni dirette su PLC con uscita 4-20 mA a due fili senza box esterno, il CSvideo 3M offre la stessa videocamera integrata e laser a croce in formato monoblocco.
da 50 a 1.800 °C
2,3 µm
1 ms
Plastiche
Polimeri
Compositi
Materiali organici
Metalli non riflettenti
Ceramiche
Semiconduttori
Metalli riflettenti
fino a 300:1
da -20 a 70 °C
