Pirometro a infrarossi con doppio puntamento laser per misura precisa su non metalli a distanza

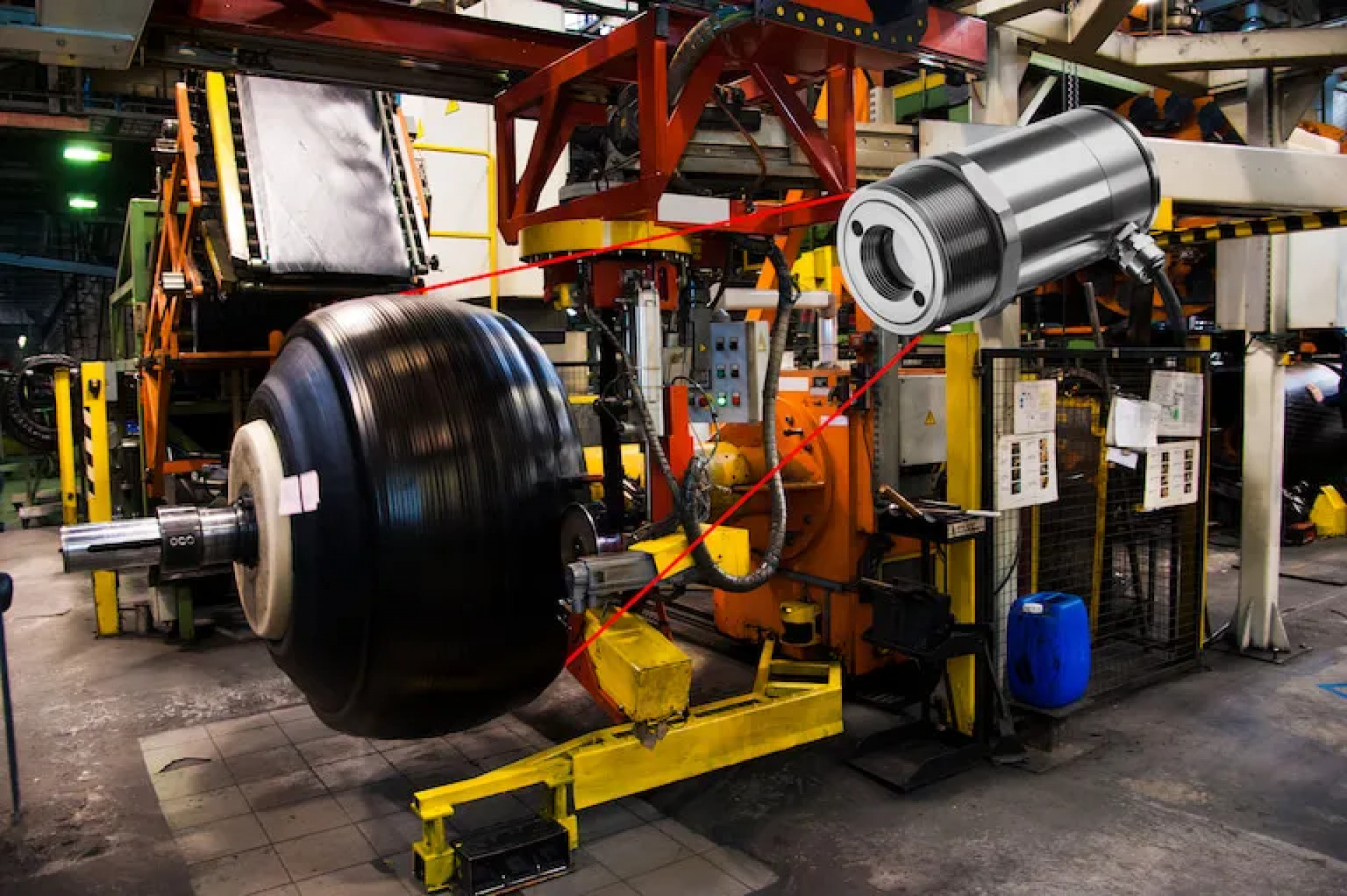

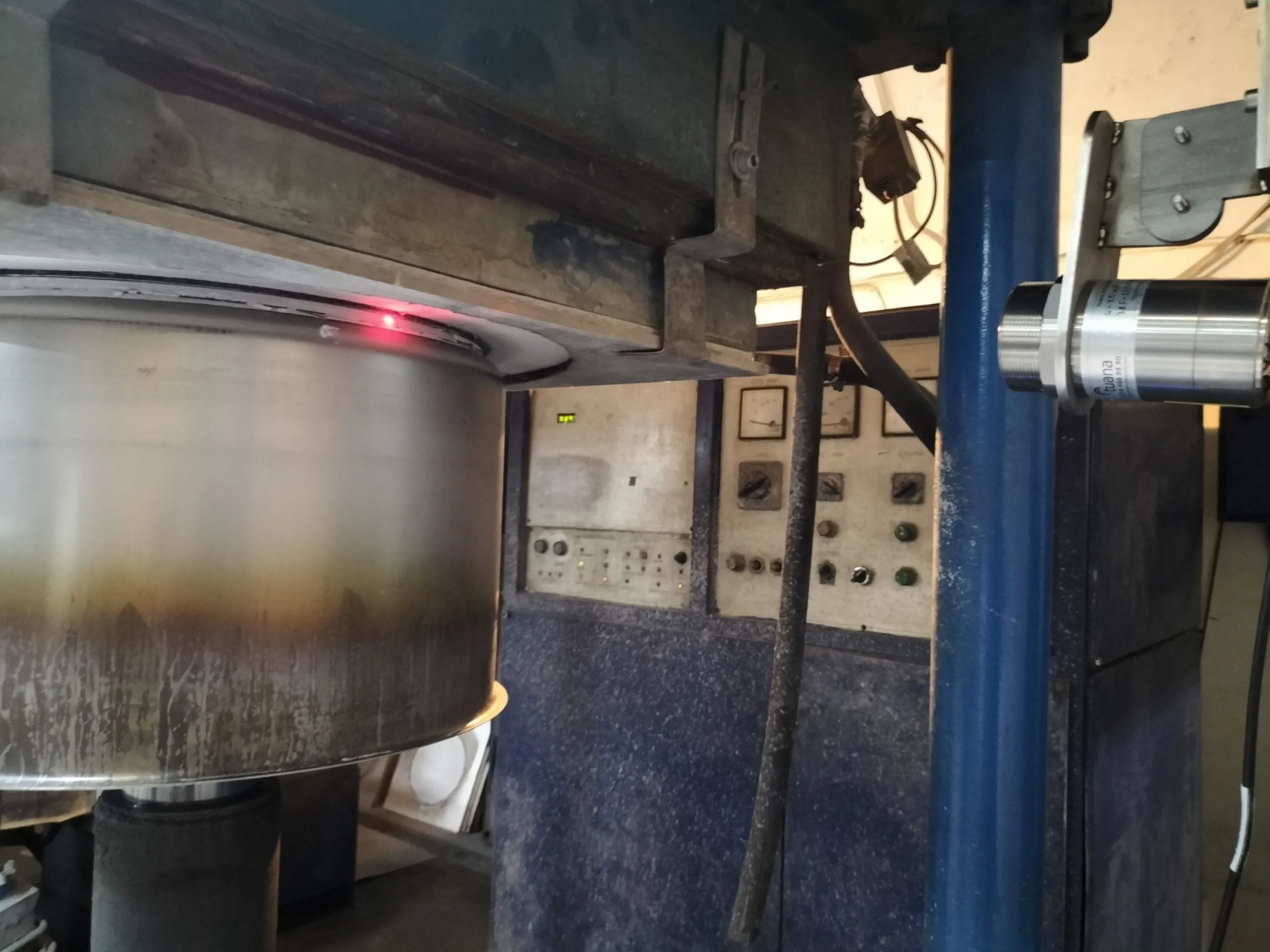

I due laser seguono il percorso ottico infrarosso e illuminano i due punti opposti del diametro dello spot sul target: l'operatore vede in tempo reale sia la posizione che la dimensione dell'area di misura, a qualunque distanza di montaggio. Questo consente di ottimizzare la posizione del sensore sul campo senza dover fare calcoli ottici separati o affidarsi a simulazioni software. Il laser si disattiva automaticamente oltre 50°C di temperatura ambiente, con possibilità di controllo via software o tramite deviatore esterno.

Il campo spettrale di 8-14 µm con rivelatore a termopila copre superfici ad alta emissività: plastiche, ceramiche, vetro, metalli verniciati, gomma, tessuti. Il range di misura va da -50°C a 975°C con un rapporto D:S fino a 75:1 - tra i più elevati disponibili in questa categoria - che consente misure su spot piccoli anche a distanze significative. La gamma di ottiche disponibili (SF, CF1-CF4, FF) permette di adattare la distanza focale ottimale all'installazione specifica, con spot da 0,9 mm a 70 mm di distanza con ottiche close-focus.

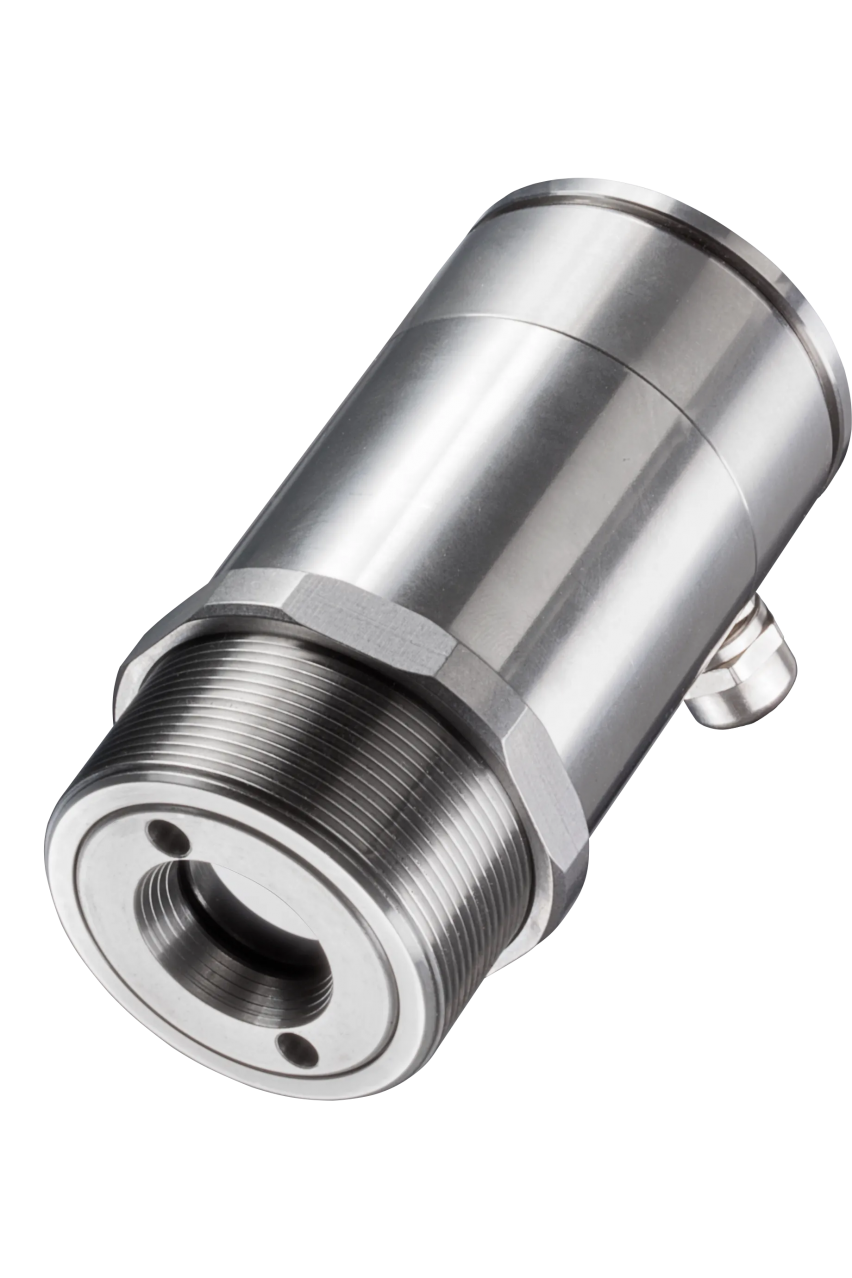

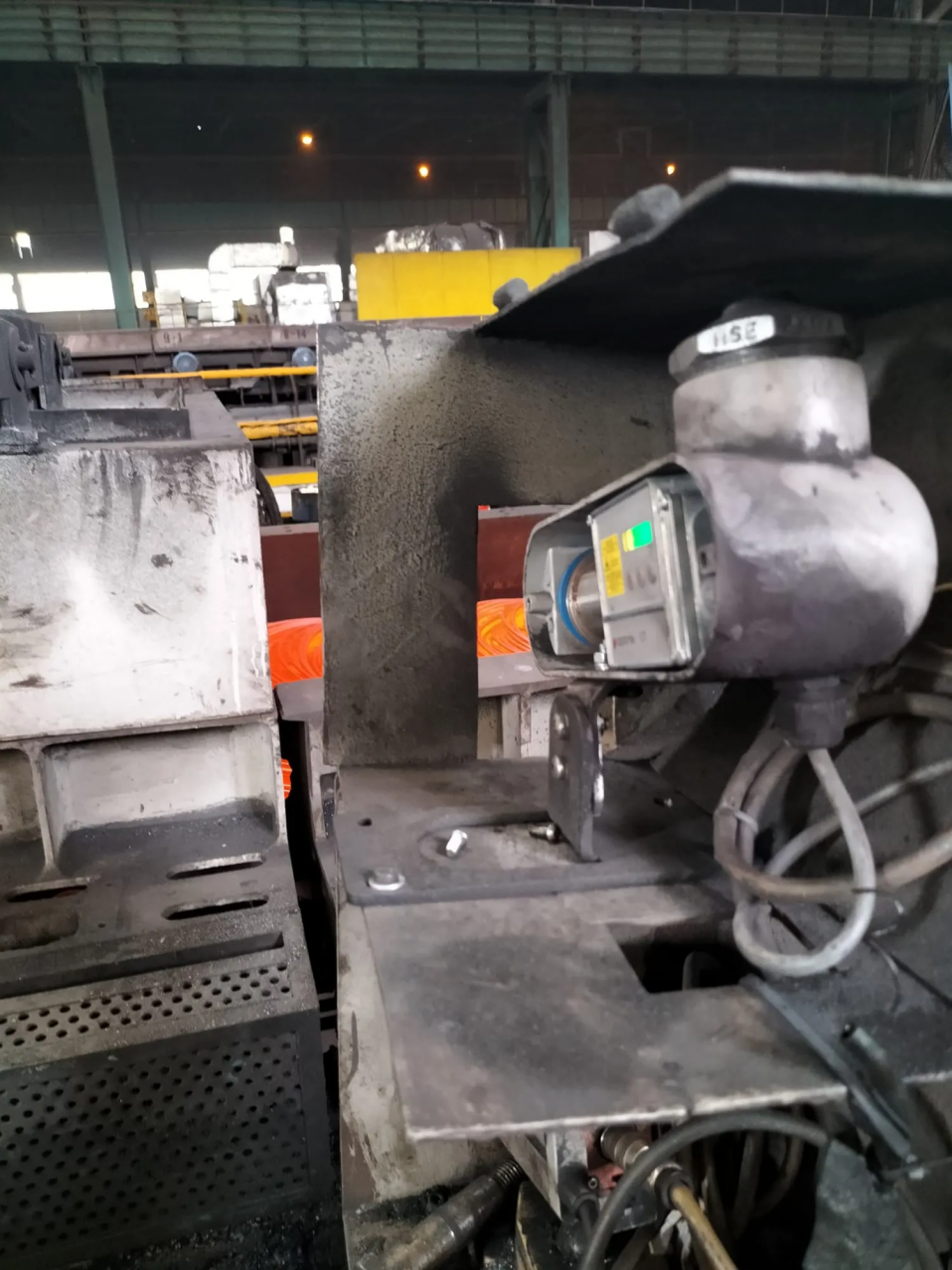

Il corpo in acciaio inox con filettatura M48x1.5 accetta supporti regolabili su uno e due assi, collari di air-purge e custodia di raffreddamento ad acqua per applicazioni con temperature ambientali superiori agli 85°C della testa standard. Il box elettronico separato offre uscite 0/4-20 mA, 0-5 V, 0-10 V, termocoppia K o J, relè optoisolati e interfacce USB, RS485, RS232, Ethernet, Profibus DP, Modbus TCP, Modbus RTU, ProfiNet e EtherNet/IP.

Applicazioni tipiche: termoformatura, laminazione automotive, controllo qualità su linee di produzione, essiccatoi, rivestimenti e verniciatura, test funzionali su componenti non metallici dove il montaggio a distanza e la certezza dell'allineamento sono requisiti di progetto. Software CompactConnect incluso. Produzione e calibrazione in Germania, PTB e NIST. Per integrazioni dirette su PLC con uscita 4-20 mA a due fili senza box esterno, il CSlaser LT offre le stesse ottiche e doppio laser in formato monoblocco.
