Pirometro bicromatico per metalli ad alta temperatura

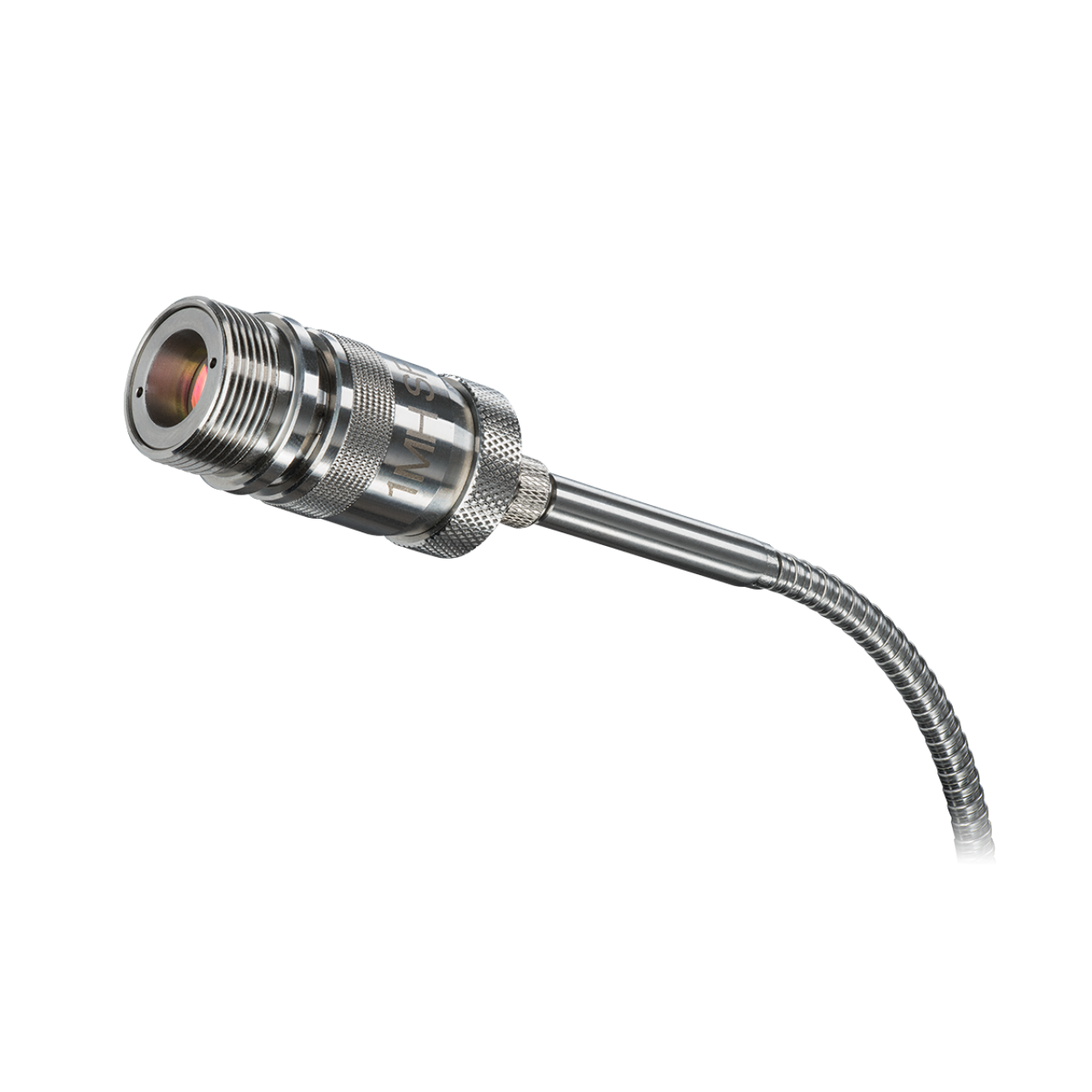

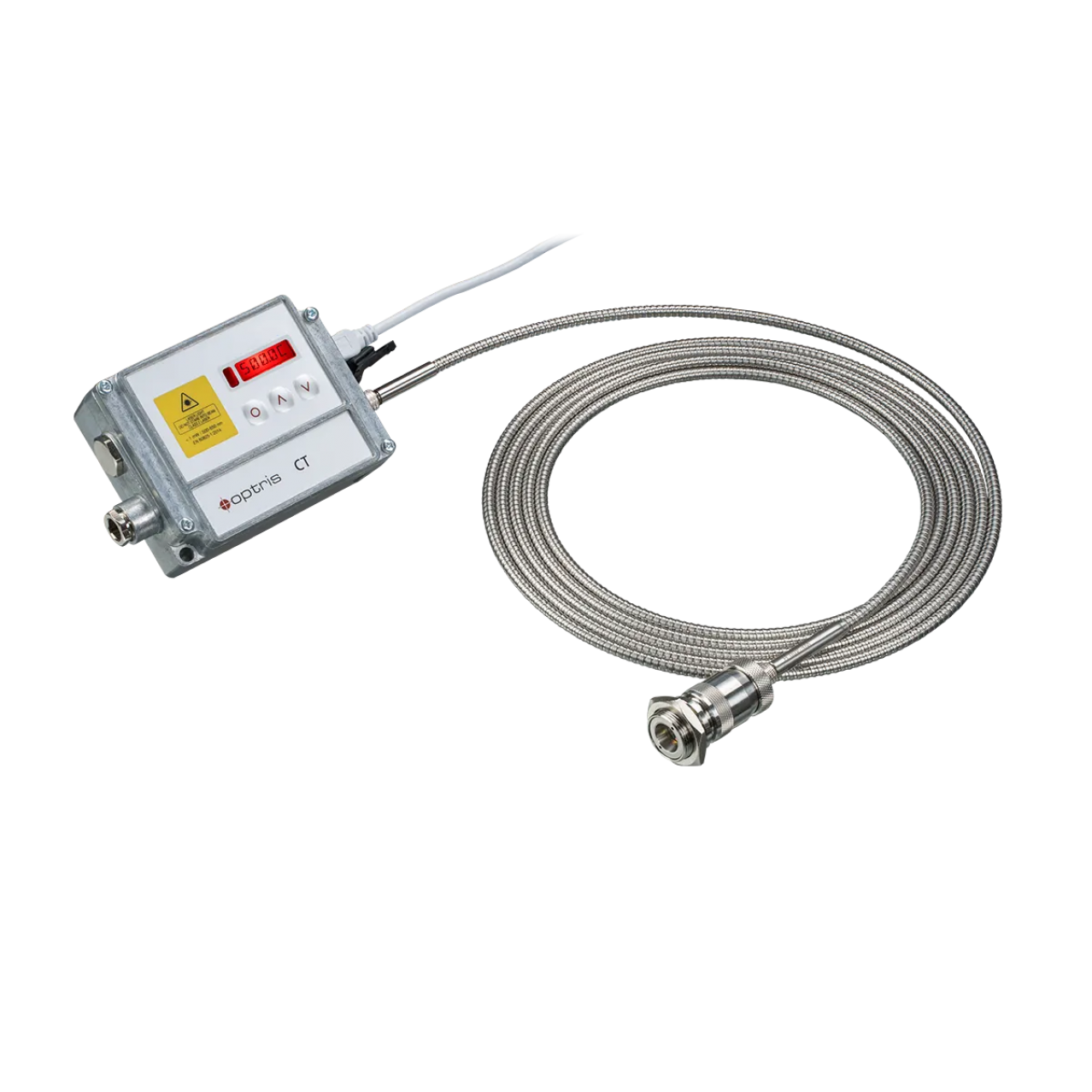

Il CTratio 2M di Optris adotta la stessa architettura bipartita della serie CTratio, con testa sensore compatta in acciaio inox collegata all'elettronica tramite cavo a fibra ottica disponibile in 3, 8 o 15 m. La lunghezza d'onda operativa di 1,45–1,75 µm lo rende particolarmente indicato per la misura su acciaio, alluminio, rame e leghe non ferrose, materiali caratterizzati da emissività ridotta e variabile in funzione della temperatura.

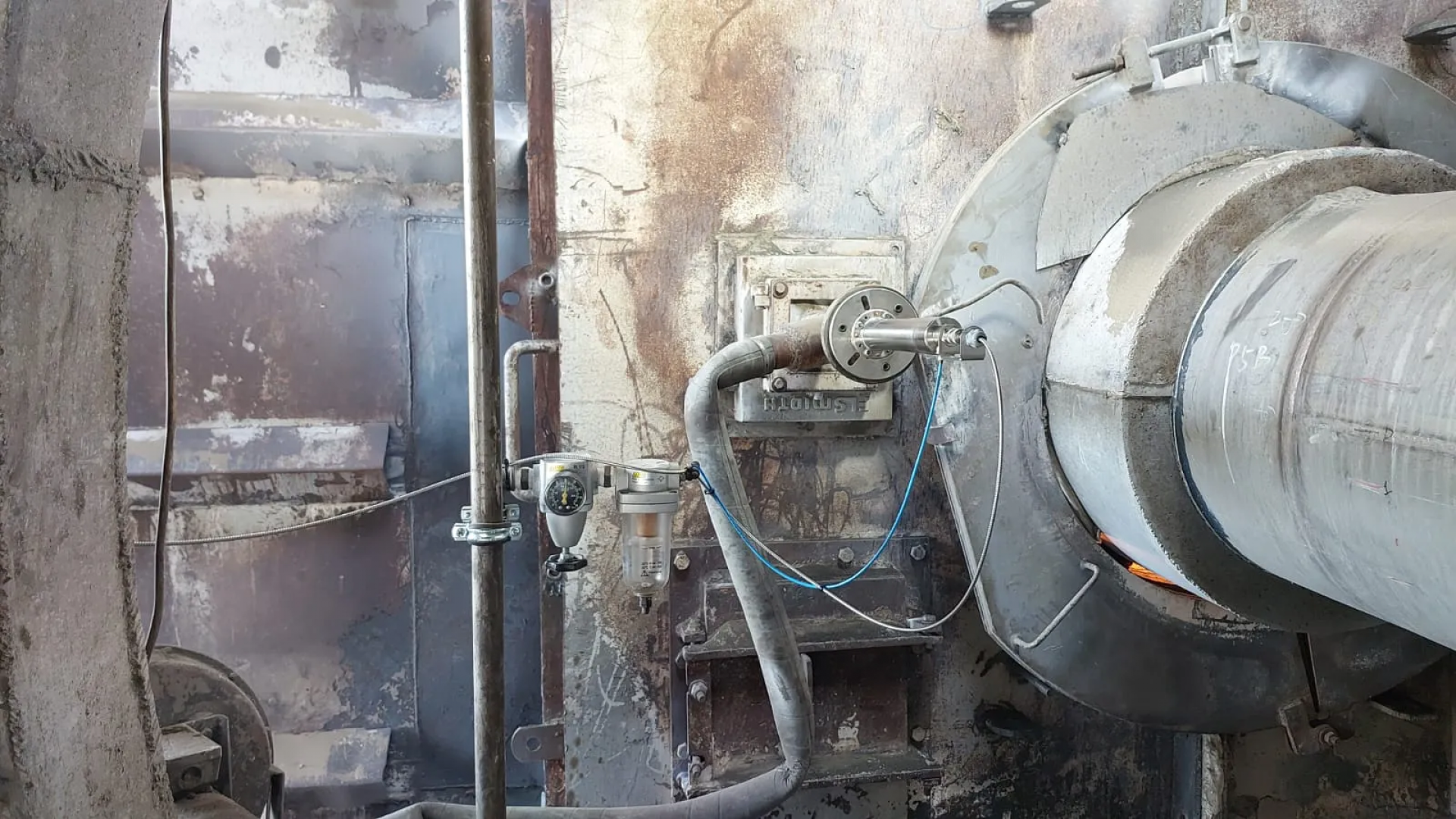

Il principio di misura bicolore calcola il rapporto tra le intensità di radiazione a due lunghezze d'onda adiacenti, compensando automaticamente le variazioni di emissività e le perturbazioni lungo il percorso ottico. Polvere, vapore, spruzzi di metallo fuso e contaminazione della finestra ottica fino al 90% non degradano la qualità della misura. La modalità Smart Ratio Mode (SRM) ottimizza ulteriormente le prestazioni nelle applicazioni con requisiti di segnale dinamici e condizioni di processo variabili. La testa sensore opera fino a 200°C in configurazione standard e fino a 315°C nella versione opzionale, senza necessità di raffreddamento aggiuntivo, un vantaggio operativo concreto in forni, fonderie e processi di laminazione ad alta temperatura.

Il laser verde a 520 nm garantisce l'allineamento del punto di misura anche su superfici incandescenti, con dimensione dello spot laser coincidente con il target reale a qualsiasi distanza. La messa a fuoco variabile da 150 mm a infinito e la risoluzione ottica fino a 100:1 assicurano flessibilità su distanze e dimensioni del target molto diverse tra loro.

Il CTratio 2M supporta USB-C, RS232, RS485, Modbus RTU, Modbus TCP, Profinet ed EtherNet/IP, oltre a due uscite analogiche 0/4–20 mA e tre I/O programmabili. Con tempo di risposta fino a 1 ms e ripetibilità ±0,3%, questo pirometro è lo strumento ideale per il controllo termico in metallurgia, forgiatura, stampaggio a caldo, produzione di batterie e manifattura additiva.
