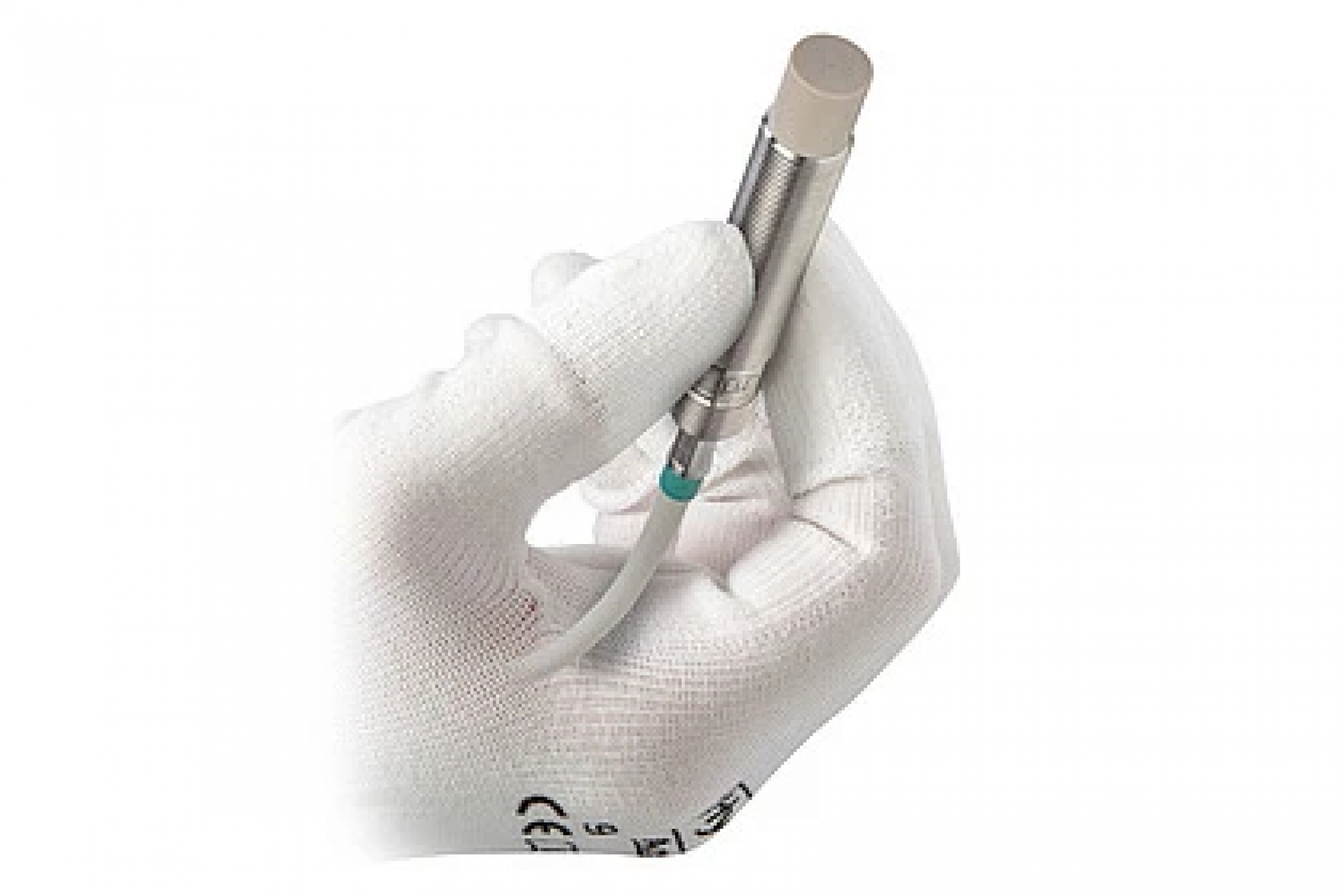

L'eddyNCDT 3001 porta la misura di spostamento a correnti parassite negli ingombri di un sensore di prossimità: sensore ed elettronica integrata stanno in un corpo filettato M12 o M18, tarato in fabbrica per acciaio o alluminio. Invece di un segnale on/off restituisce una misura analogica continua della distanza dal target.
Le quattro versioni coprono campi di misura di 2, 4, 6 e 8 mm: i modelli da 2 e 4 mm sono in custodia M12, quelli da 6 e 8 mm in M18. La risoluzione è di 3-4 µm, con banda passante di 5 kHz e frequenza di misura di 75 kSa/s, sufficienti a seguire vibrazioni, eccentricità e movimenti rapidi di organi meccanici. L'uscita in tensione 0,5-9,5 V si collega direttamente a PLC e schede di acquisizione, senza controller esterno.
La compensazione termica attiva da 0 a +70 °C mantiene stabile il segnale mentre la macchina va in temperatura. Olio, polvere e sporco non disturbano la misura, il grado di protezione è IP67 e il costruttore indica il sensore anche per applicazioni offshore e marine, in presenza di acqua salata. Ogni esemplare è calibrato per un materiale: in fase d'ordine si sceglie la versione per target ferromagnetico o non ferromagnetico.
Gli impieghi tipici sono la costruzione di macchine e l'integrazione OEM in serie: meato d'olio nei cuscinetti, posizione di alberi e attuatori, planarità di pezzi metallici. Gli ingegneri Luchsinger aiutano a scegliere campo e custodia in base al target e allo spazio di montaggio. Quando servono risoluzione submicrometrica, temperature più alte o un'interfaccia digitale, il passo successivo è il sistema compatto con controller M12 e tenuta a 10 bar; il quadro delle soluzioni è nella panoramica sulla misura a correnti parassite.
2, 4, 6, 8 mm
0,4 mm (2 e 4 mm); 0,6 mm (6 mm); 0,8 mm (8 mm)
4 µm (2, 4 e 8 mm); 3 µm (6 mm)
5 kHz
75 kSa/s (16 bit)
< ±28 µm (2 e 4 mm); < ±15 µm (6 mm); < ±20 µm (8 mm)
0 ... +70 °C
0 ... +70 °C (M12); -20 ... +70 °C (M18)
0,5 ... 9,5 V (versione 4 mm con cavo integrato: 0,5 ... 4,5 V)
12 ... 32 VDC
M12x1 (2 e 4 mm); M18x1 (6 e 8 mm)
Connettore M12 a 5 poli; versione 4 mm anche con cavo integrato da 3, 6 o 9 m
IP67
Acciaio St37 o alluminio AlMg3, versione dedicata
25 g (M12); circa 35 g (M18)
