Un pirometro monocolore misura l'intensità della radiazione a una sola lunghezza d'onda: se l'emissività del target è sconosciuta, variabile con la temperatura o cambia con lo stato superficiale, quella misura porta errori sistematici. Un pirometro bicolore misura invece il rapporto tra le intensità a due lunghezze d'onda ravvicinate: finché l'emissività influenza entrambi i canali allo stesso modo - condizione vera per la grande maggioranza dei metalli ad alta temperatura - il rapporto rimane stabile e la misura è affidabile indipendentemente dall'emissività esatta del target.
Il CTratio 1M è un pirometro ratio a fibra ottica con spettro attorno a ~1 µm, ottimizzato per la misura di metalli ad altissima temperatura da 450°C a 3000°C nelle varianti 1ML, 1MH e 1MH1. Il principio bicolore garantisce letture stabili e ripetibili anche in condizioni dove un pirometro monocolore fallirebbe: attenuazione del segnale fino al 90% per polvere, fumo, vapore o finestre di osservazione sporche, target che occupa solo il 5% dello spot di misura, oggetti in rapido movimento o con emissività che varia in modo significativo con la temperatura.

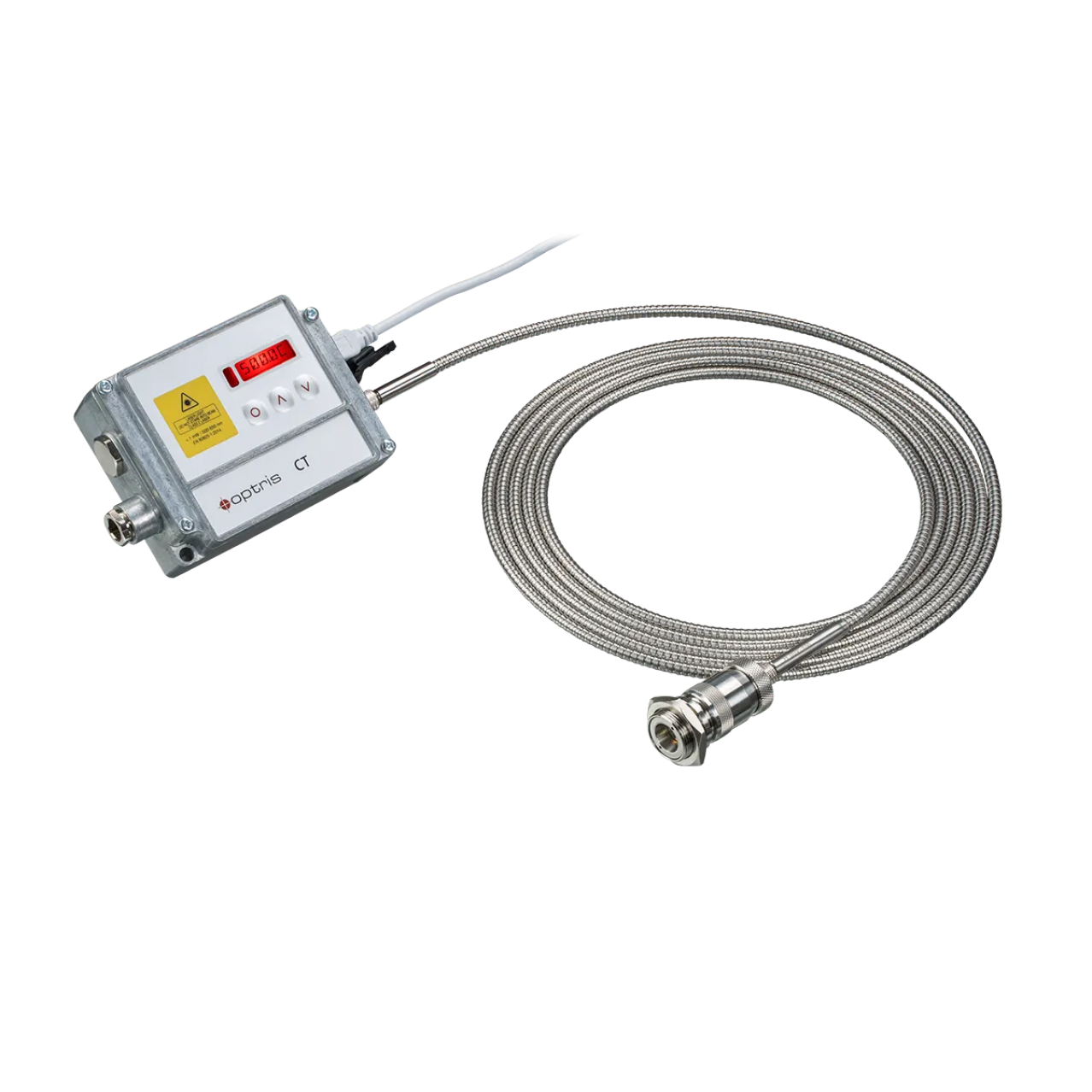

L'architettura a fibra ottica separa radicalmente testa e elettronica: la testa passiva - nessuna elettronica interna - e la fibra ottica reggono fino a 315°C senza raffreddamento aggiuntivo, eliminando nella maggior parte delle installazioni in alta temperatura la necessità di custodie raffreddate. La testa è elettricamente isolata: insensibile ai campi elettromagnetici intensi tipici degli impianti di induzione, forni ad arco e ambienti con forti interferenze. Il laser verde a 635 nm indica la dimensione reale dello spot a qualsiasi distanza - non solo il centro, ma la dimensione effettiva dell'area di misura.

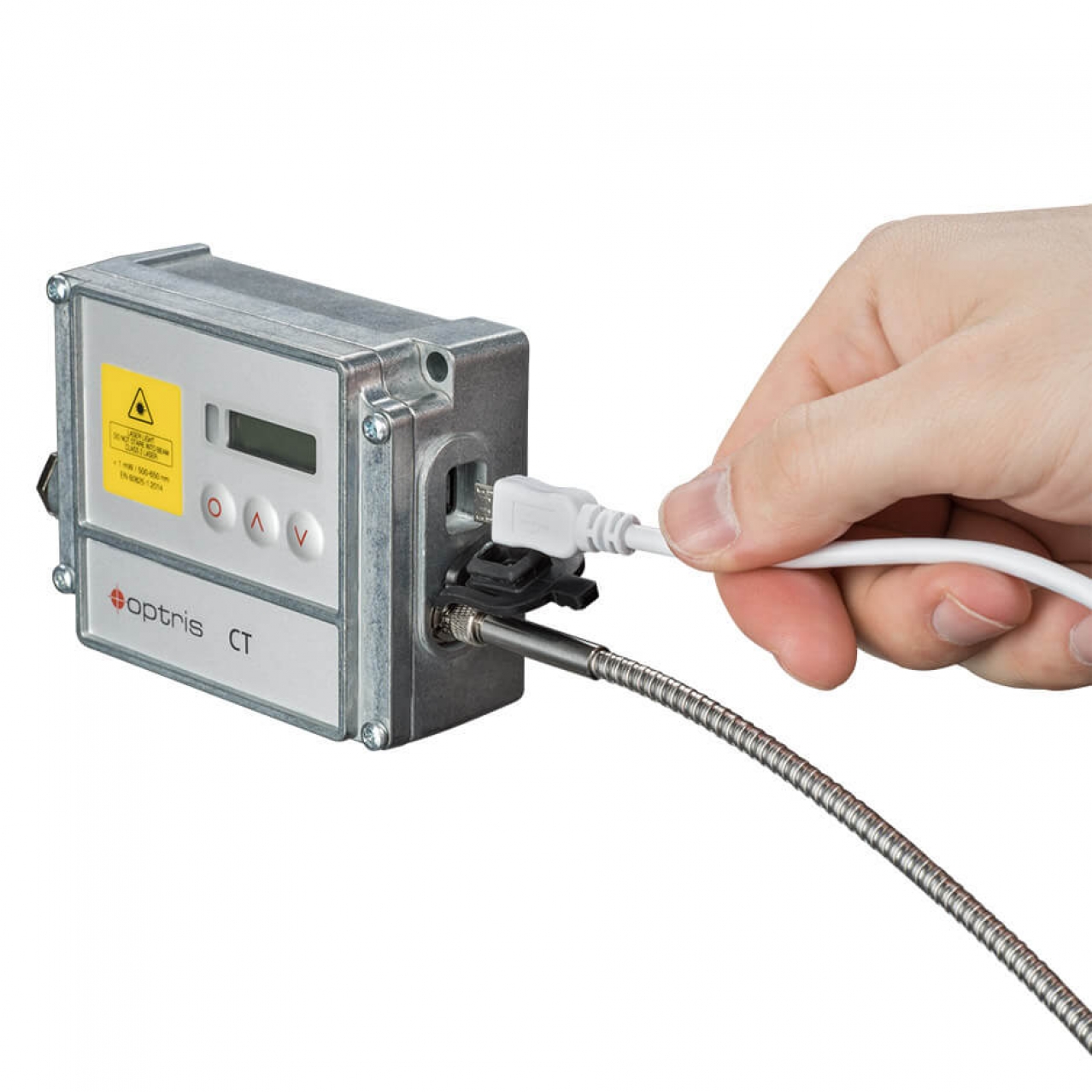

Il box elettronico separato integra display LCD, tasti di programmazione e uscite analogiche isolate selezionabili 0/4-20 mA, 0-5 V, 0-10 V, relè optoisolati e interfacce USB, RS485, RS232, Ethernet, Profibus DP, ProfiNet e EtherNet/IP. Il tempo di risposta è configurabile da 1 ms a 10 s. La modalità monocolore/bicolore è selezionabile via software per confronto diretto. È disponibile un'opzione con fibra di ricambio pre-calibrata per la sostituzione rapida in campo senza ricalibrazione.

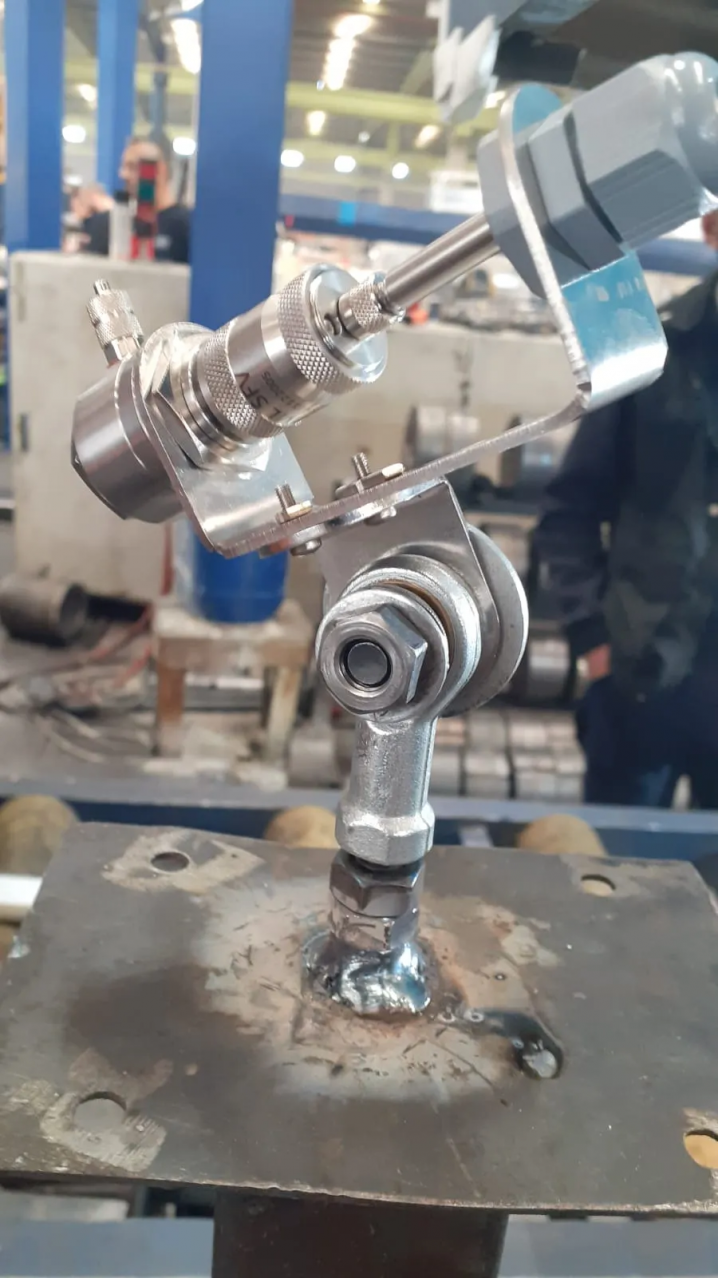

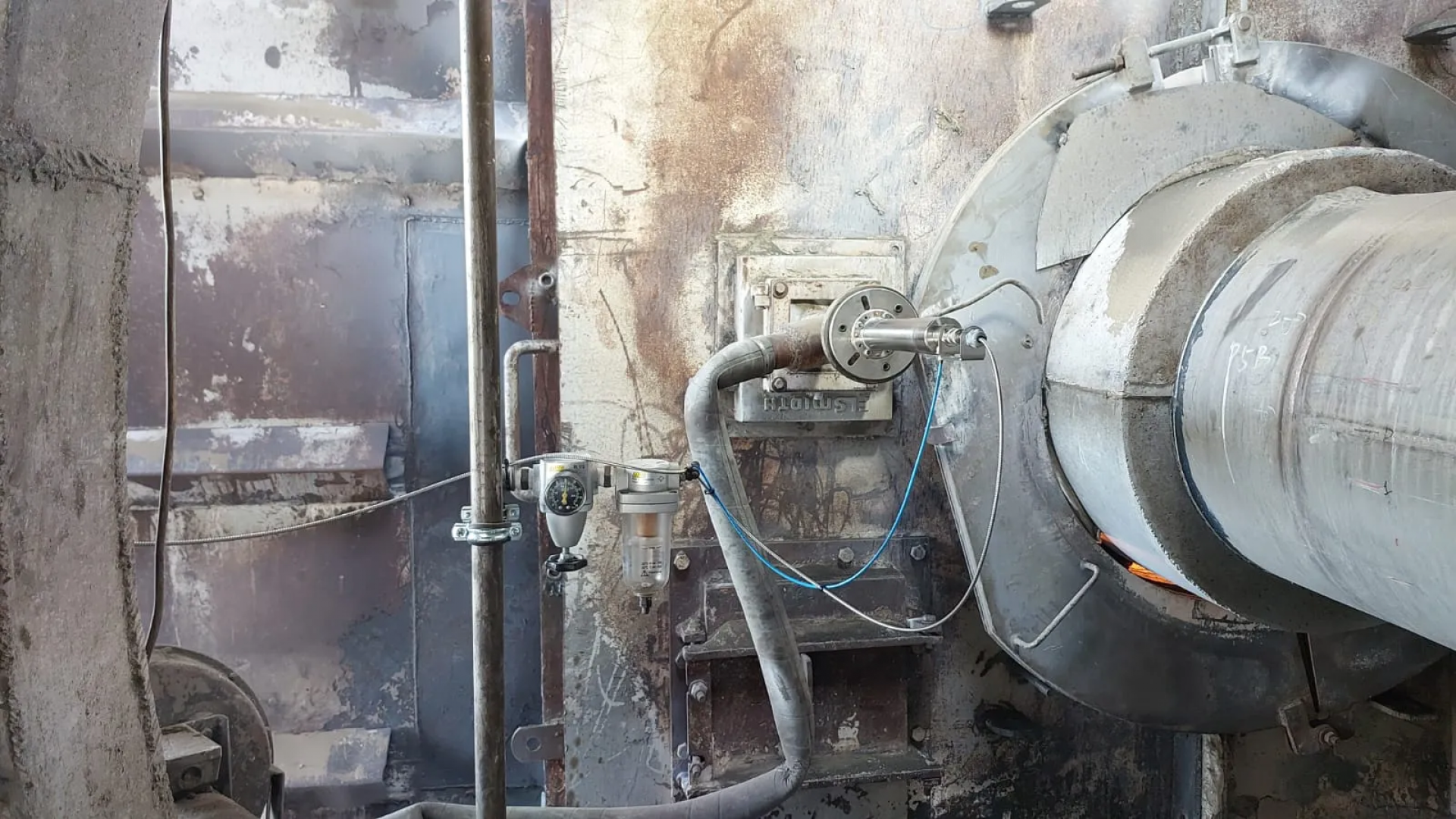

Applicazioni tipiche: misura di acciaio e ghisa ad altissima temperatura con emissività variabile, forni ad arco elettrico, impianti di induzione con forti interferenze EM, processi con vapori o polveri che ostacolano il percorso ottico, misura di target piccoli in rapido movimento, produzione di carburo di silicio e materiali refrattari a temperature estreme. Software CompactPlus Connect incluso. Produzione e calibrazione in Germania, PTB e NIST. Per applicazioni dove la temperatura ambiente è entro 65°C e si richiede anche la visione video del target con focus motorizzato remoto, il CSvision R1M offre lo stesso principio bicolore in formato monoblocco con videocamera integrata, filtro BRF e Smart Ratio Mode.
da 450 a 3.000 °C
0,8 - 1,1 µm
fino a 1 ms
Metalli non riflettenti
Ceramiche
Semiconduttori
Metalli riflettenti
da -20 a 200 °C
