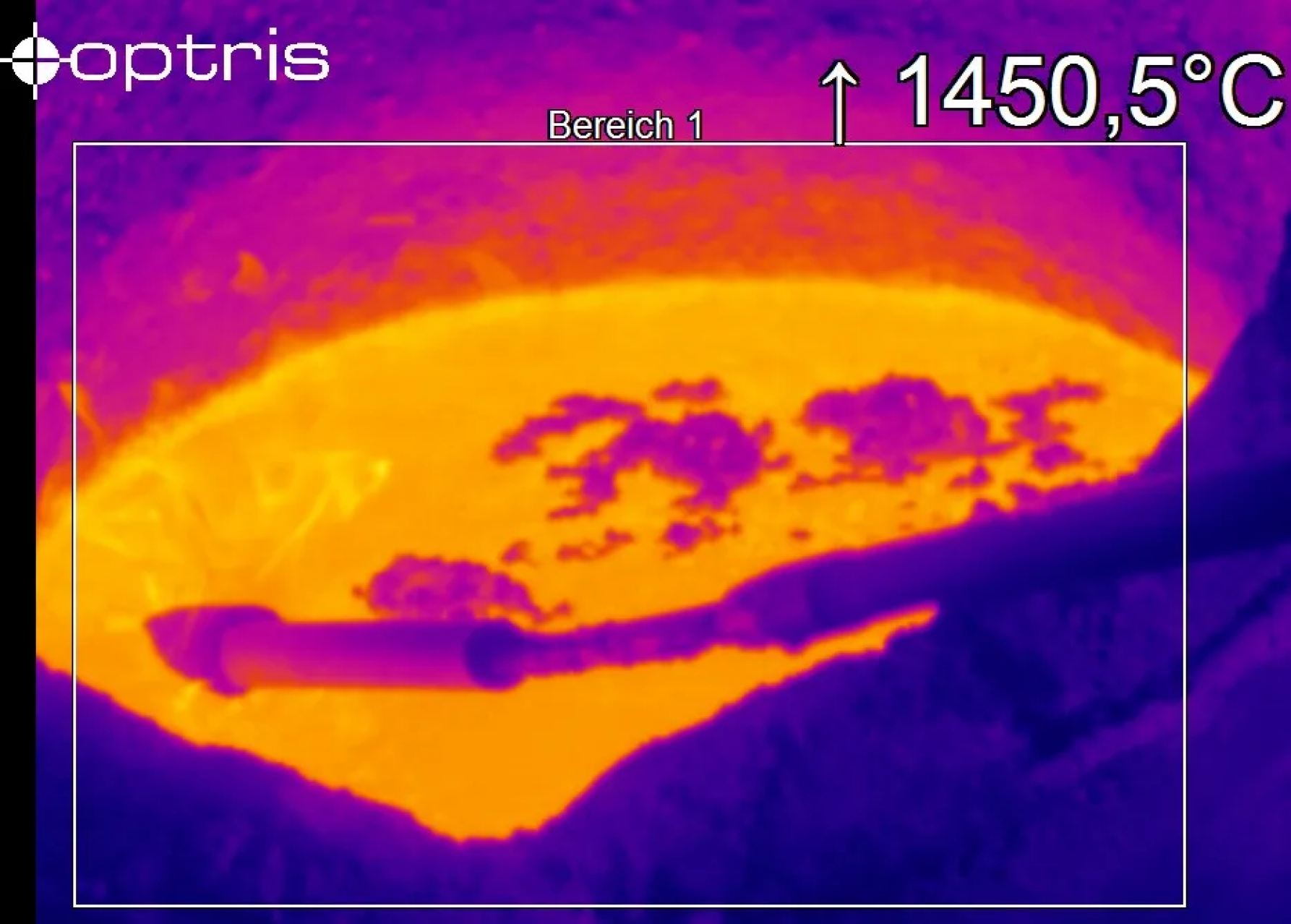

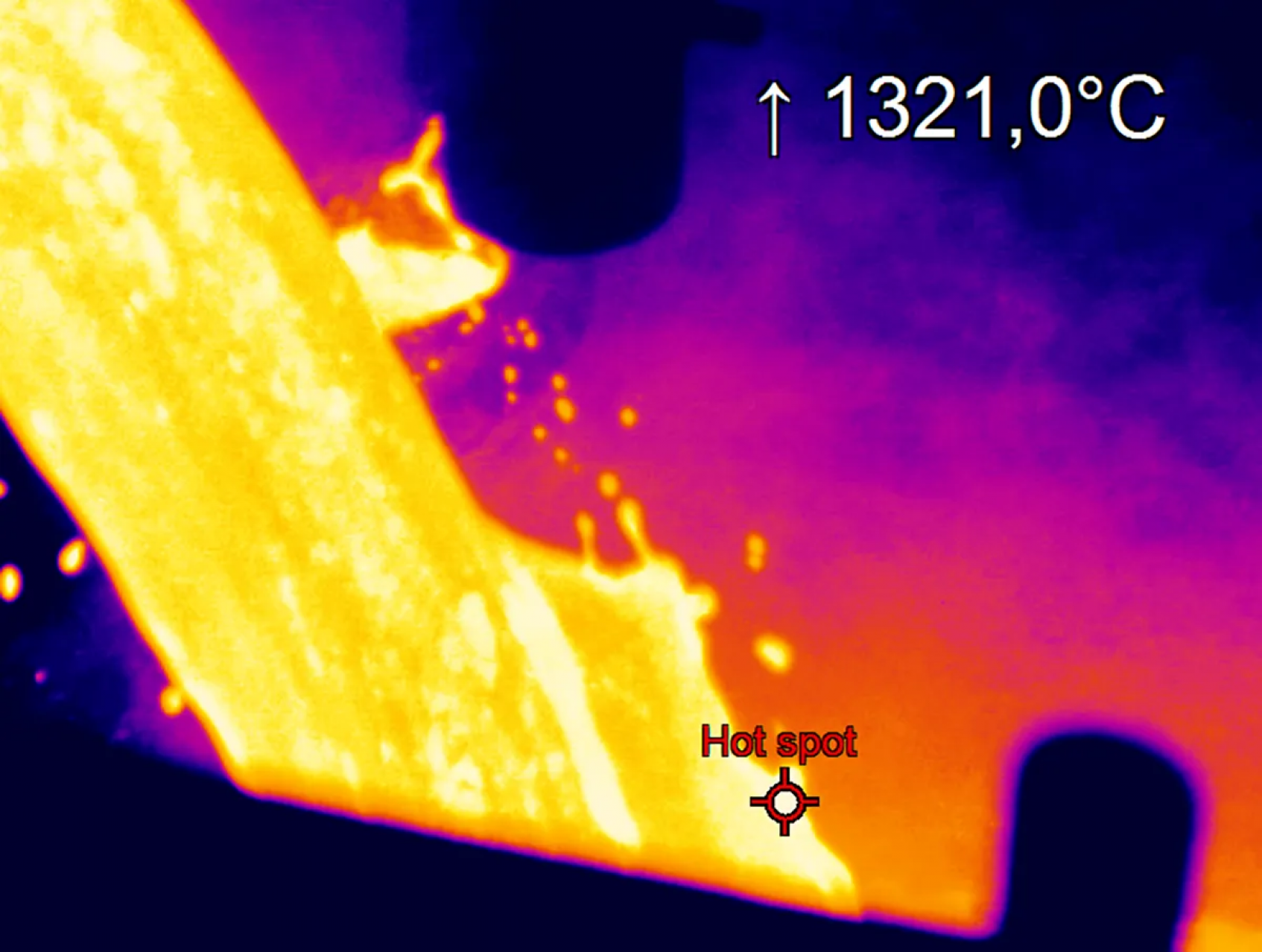

Termocamera ultra corta lunghezza d'onda per metalli fusi e processi laser

La PI 05M offre quattro modalità di acquisizione selezionabili in funzione dell'applicazione. A 764×480 pixel a 32 Hz fornisce la massima risoluzione per l'analisi dettagliata della distribuzione termica; a 382×288 pixel a 80 Hz aumenta la velocità per processi più dinamici. Per la cattura di transitori termici ultrarapidi - fronte di fusione laser, zona termicamente alterata, impulsi di energia - la modalità a 72×56 pixel a 1 kHz registra mille fotogrammi al secondo. La modalità line scan a 764×8 pixel a 1 kHz copre invece i processi continui su materiale in scorrimento, come nastri metallici o superfici in laminazione, con risoluzione spaziale piena sulla larghezza.

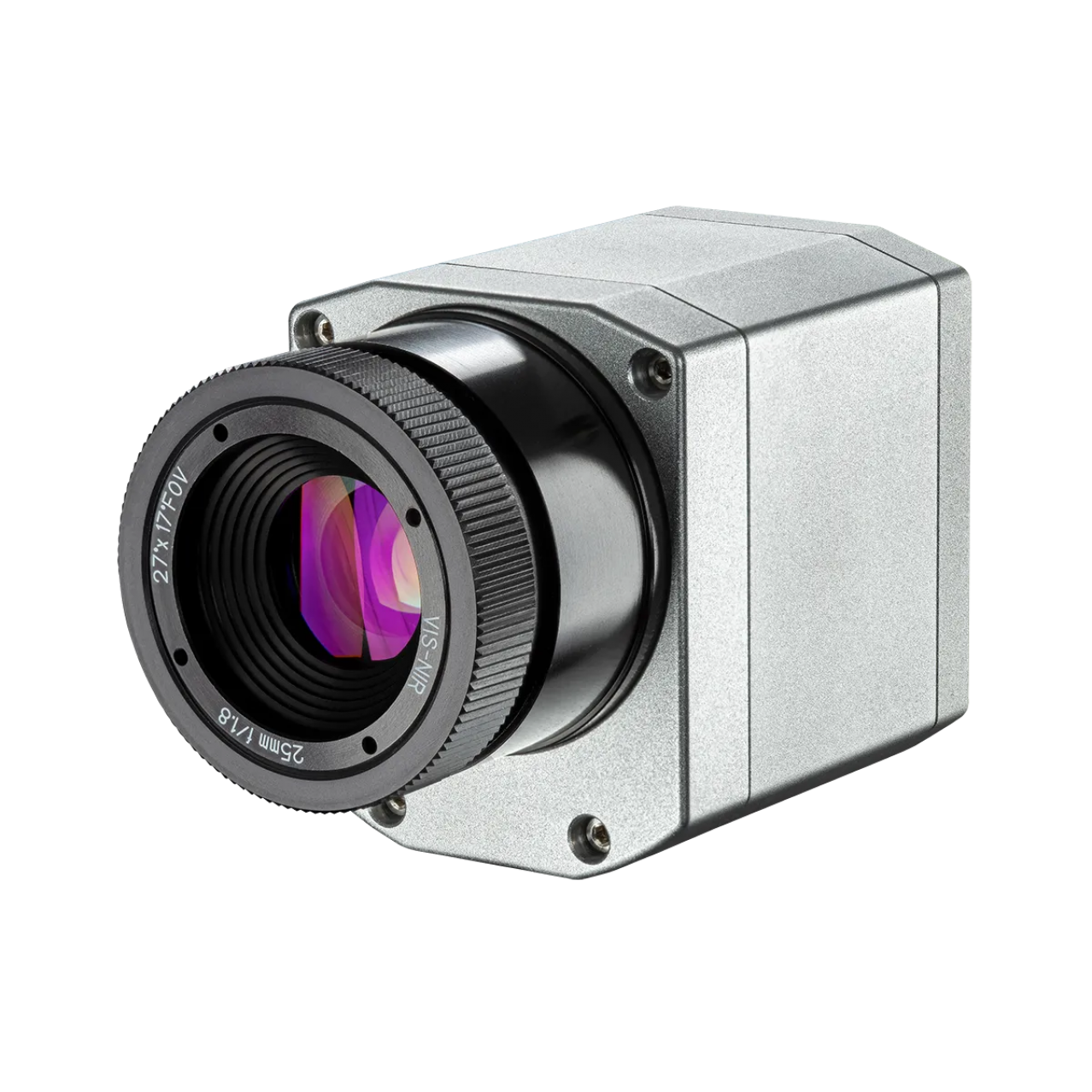

Un'uscita analogica con tempo di risposta di 1 ms su una ROI liberamente selezionabile di 8×8 pixel consente di integrare la PI 05M direttamente nei loop di controllo in tempo reale dei sistemi laser, senza latenza aggiuntiva da elaborazione software. Le due ottiche disponibili - 27°×17° e 14°×11° - permettono di adattare il campo visivo alla geometria dell'installazione. Il PIF industriale opzionale fornisce tre uscite 0/4-20 mA, relay e relay fail-safe per l'integrazione con PLC e sistemi di automazione. La gamma di accessori dedicati include CoolingJacket e cavi ad alta temperatura per ambienti con irraggiamento termico intenso.

Il software PIX Connect è incluso con licenza gratuita e gestisce tutte le modalità di acquisizione, il line scan, la registrazione radiometrica e la configurazione dell'uscita analogica. Per le applicazioni su metalli solidi ad alta temperatura nella stessa banda spettrale, la PI 1M offre un range da 450°C a 1800°C. Per i processi laser che richiedono misura a 780-820 nm con ottimizzazione specifica per laser Nd:YAG e fibra, la PI 08M rappresenta l'alternativa spettrale. Chi necessita di funzionamento autonomo senza PC può valutare la versione Compact Line Xi 05M MeltScope.
