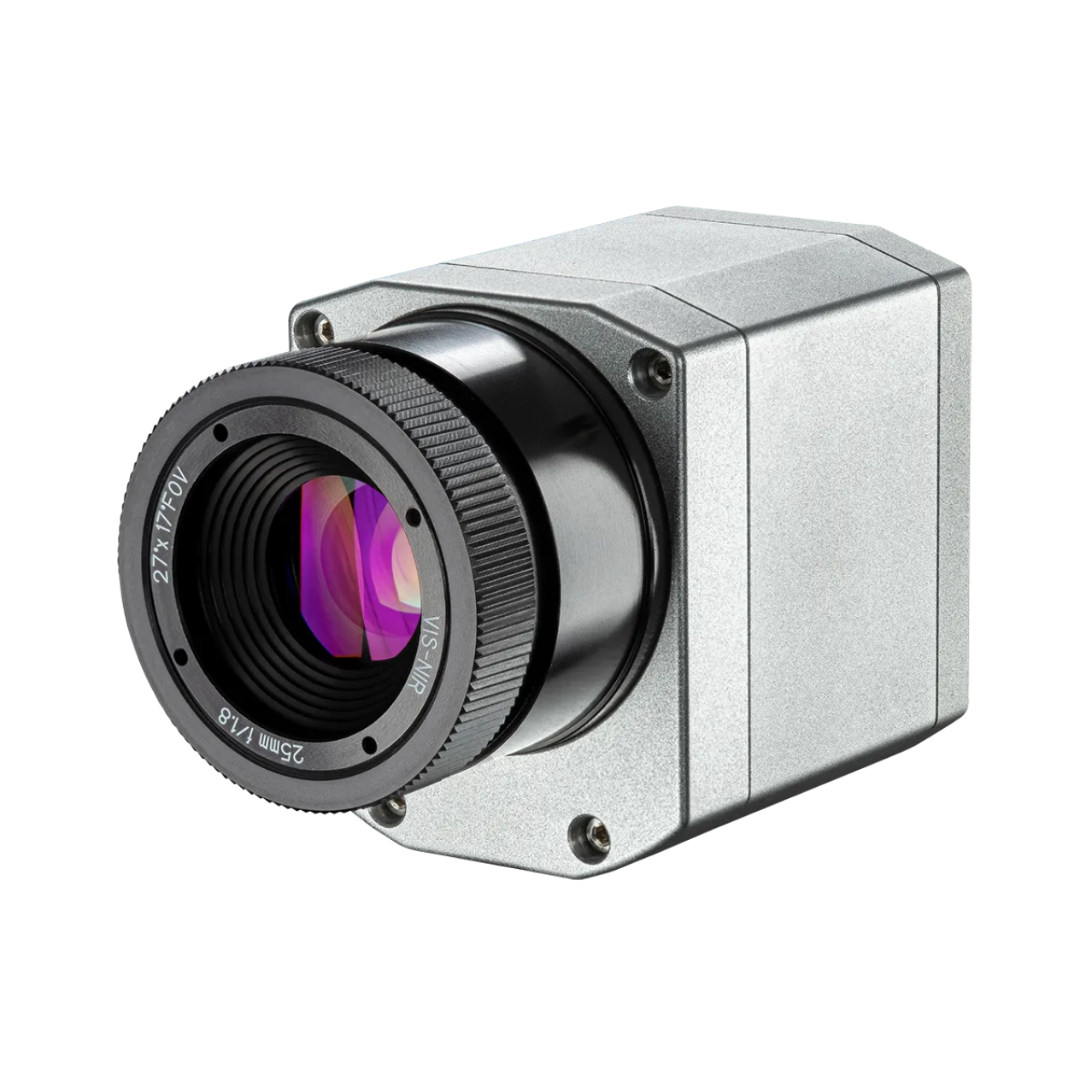

PI 08M

Brand: Optris

Termocamera per processi laser NIR e CO2: misura senza interferenze a 800 nm

Nei processi laser su metalli la misura termica è ostacolata dall'emissione della sorgente stessa: i laser CO₂ a 10,6 µm, Nd:YAG a 1064 nm e fibra a 1070 nm emettono a lunghezze d'onda che saturano i sensori a lunga lunghezza d'onda, rendendo impossibile distinguere il calore del processo dall'emissione del laser. La PI 08M opera in una banda stretta a 780-820 nm: i laser industriali più comuni emettono fuori da questa finestra spettrale e non interferiscono, mentre i metalli ad alta temperatura mostrano emissività elevata e stabile proprio in questa banda.

Richiedi Informazioni

La PI 08M copre un range continuo da 575°C a 1900°C senza commutazioni di sottogamma, con quattro modalità di acquisizione selezionabili: 764×480 pixel a 32 Hz per l'analisi dettagliata della distribuzione termica, 382×288 pixel a 80 Hz per processi più dinamici, 72×56 pixel a 1 kHz per la cattura di transitori ultrarapidi - fronte di fusione, zona termicamente alterata, impulso laser - e 764×8 pixel a 1 kHz in modalità line scan per processi continui su materiale in scorrimento. L'uscita analogica con tempo di risposta di 1 ms su una ROI liberamente selezionabile di 8×8 pixel consente l'integrazione diretta nei loop di controllo dei sistemi laser senza latenza aggiuntiva.

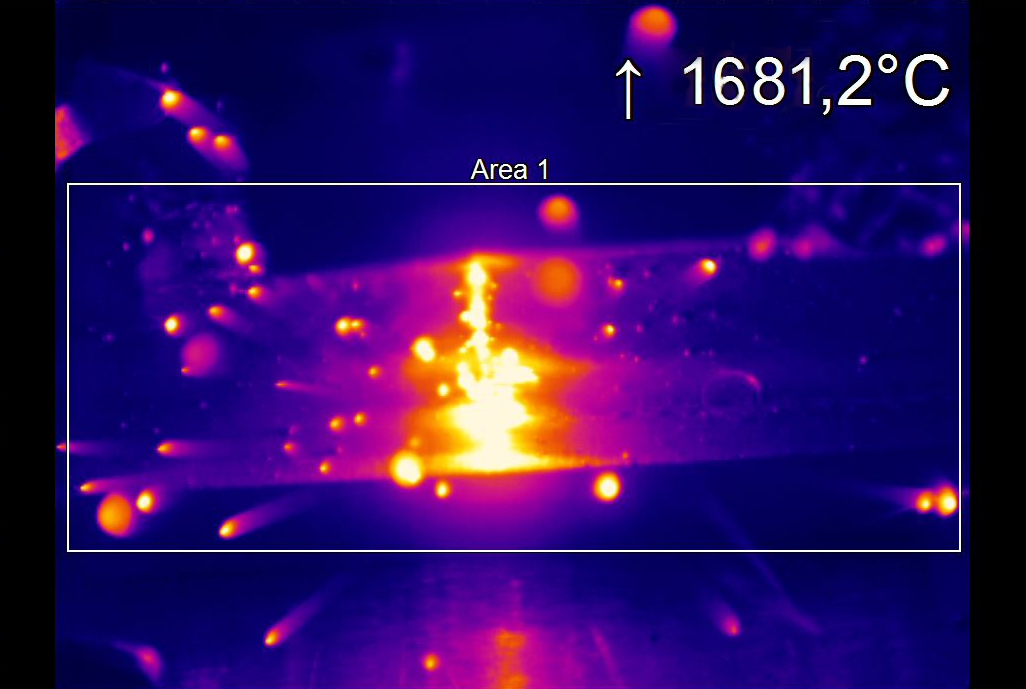

Le applicazioni tipiche includono saldatura laser su metalli e leghe, brasatura, tempra laser, incisione, cladding e i processi di additive manufacturing basati su laser NIR e CO₂: SLM (Selective Laser Melting), DED (Directed Energy Deposition) e stampa 3D su metallo. Sei ottiche intercambiabili - calibrate singolarmente con il corpo camera - permettono di adattare il campo visivo alla geometria dell'installazione e alla dimensione della zona di processo da monitorare. L'interfaccia è USB 2.0; il PIF industriale opzionale fornisce tre uscite 0/4-20 mA, relay e relay fail-safe. La gamma di accessori dedicati include CoolingJacket e cavi ad alta temperatura per installazioni in prossimità della sorgente laser.

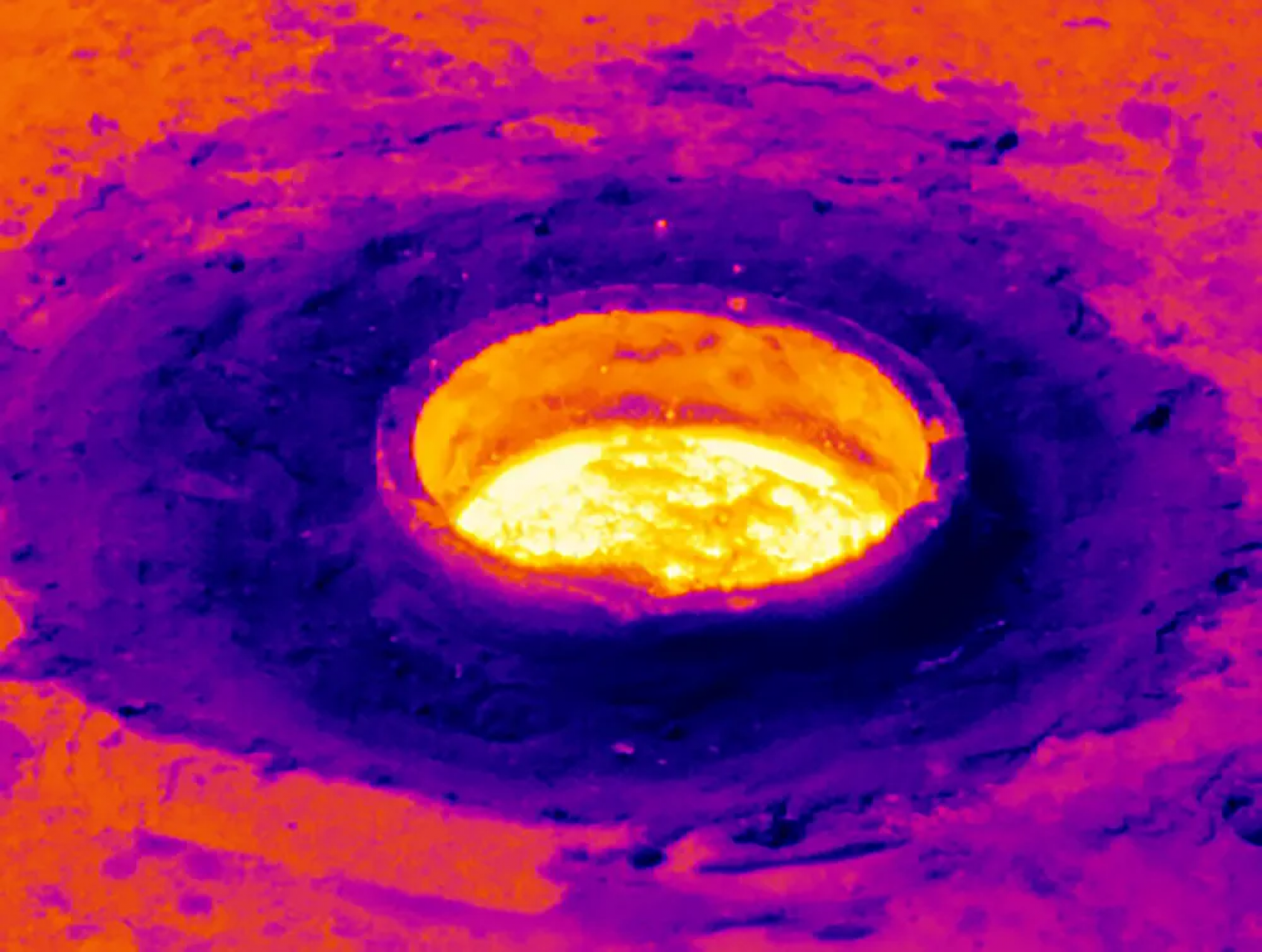

Il software PIX Connect è incluso con licenza gratuita e gestisce tutte le modalità di acquisizione, il line scan e la registrazione radiometrica completa. Per processi che raggiungono temperature superiori a 1900°C - metalli fusi, fonderia ad altissima temperatura - la PI 05M copre il range fino a 2450°C a 500-540 nm. Per applicazioni su metalli solidi che partono da 450°C senza specifiche esigenze di reiezione laser, la PI 1M offre una banda spettrale a 0,85-1,1 µm con le stesse modalità di acquisizione.
