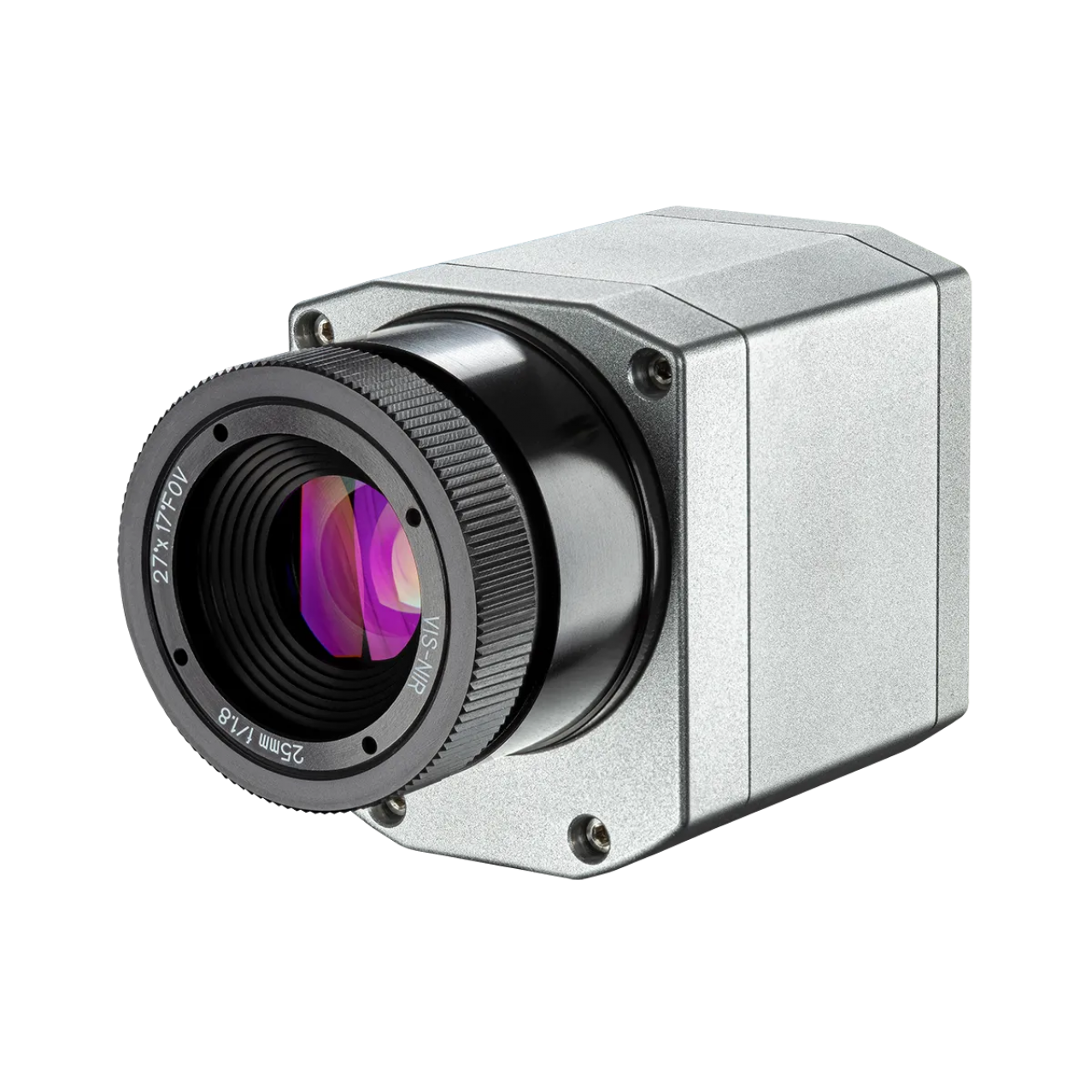

PI 1M

Brand: Optris

Termocamera Precision Line a corta lunghezza d'onda per metalli: 450-1800°C a 1 kHz

A lunga lunghezza d'onda l'emissività dell'acciaio caldo è bassa, instabile e dipendente dalla finitura superficiale: la misura diventa incerta proprio dove il controllo termico è più critico. A 0,85-1,1 µm l'emissività dei metalli sale significativamente e si stabilizza, riducendo l'impatto delle variazioni superficiali sulla ripetibilità della misura. La PI 1M porta questa fisica nella Precision Line: 764×480 pixel, fino a 1 kHz di frame rate e range da 450°C a 1800°C in un'unica scala continua, senza commutazioni di sottogamma.

Richiedi Informazioni

Le quattro modalità di acquisizione coprono scenari applicativi distinti: 764×480 pixel a 32 Hz per l'analisi dettagliata della distribuzione termica su pezzi in lavorazione, 382×288 pixel a 80 Hz per processi con cinematica più rapida, 72×56 pixel a 1 kHz per la cattura di transitori ultrarapidi - fronte di tempra, zona di riscaldo a induzione, impatto di getto - e 764×8 pixel a 1 kHz in modalità line scan per il profiling di superfici in scorrimento. L'uscita analogica con tempo di risposta di 1 ms su una ROI di 8×8 pixel trasmette il dato termico direttamente al loop di controllo, senza latenza software.

Sei ottiche intercambiabili - calibrate singolarmente con il corpo camera - coprono campi visivi da 39°×25° a 4°×3° a piena risoluzione, consentendo la misura da distanze molto diverse senza modificare il sensore. Per le applicazioni in abbinamento a laser Nd:YAG, è disponibile un filtro notch opzionale a 1064 nm che blocca l'emissione della sorgente laser mantenendo intatta la sensibilità nella banda 0,85-1,1 µm. I materiali misurabili includono acciaio, ghisa, ottone, rame, stagno, carbonio, ceramica e semiconduttori. Il corpo IP67 opera fino a 315°C di temperatura ambiente con il CoolingJacket Advanced; sono disponibili cavi USB ad alta temperatura per installazioni vicino a forni e presse. La gamma completa di accessori dedicati include soffiatori d'aria e housing outdoor per installazioni in continuo.

Il software PIX Connect è incluso con licenza gratuita e gestisce tutte le modalità di acquisizione, il line scan, la registrazione radiometrica e l'integrazione con MATLAB ed Excel. Chi necessita di funzionamento autonomo senza PC nella stessa banda spettrale può valutare la Xi 1M ETH della Compact Line. Per i processi laser che richiedono reiezione nativa senza filtro aggiuntivo, la PI 08M opera a 780-820 nm. Per temperature superiori a 1800°C su metalli fusi, la PI 05M estende il range fino a 2450°C a 500-540 nm.
