surfaceCONTROL 3D 3500
Sensore snapshot ad alta risoluzione con raffreddamento passivo e grado IP67
Il surfaceCONTROL 3D 3500 è il sensore snapshot da scegliere quando i dettagli da controllare sono molto fini e le differenze di altezza si misurano in decimi di micrometro. Con risoluzione XY da 8 µm, ripetibilità in Z da 0,25 µm e acquisizione a partire da 0,2 s, restituisce in un solo scatto una nuvola di punti calibrata, pronta per il software di visione dell'integratore.
Quattro taglie coprono campi da 29,5 x 18 mm fino a 245 x 170 mm. Il modello -30 offre la massima risoluzione della serie su pezzi piccoli, mentre il -240 lavora a 440 mm di distanza con una risoluzione XY di 60 µm su componenti più grandi. Ogni taglia prevede anche un campo in Z esteso, utile quando sul pezzo convivono dislivelli marcati e dettagli fini.
La combinazione di risoluzione e ripetibilità lo rende adatto a controlli in cui conta il micrometro: il controllo 3D di circuiti stampati nudi, la verifica in linea dei terminali polari nella produzione di batterie, il controllo geometrico dei punti di saldatura, oltre a planarità e coplanarità su componenti elettronici e meccanici di precisione.

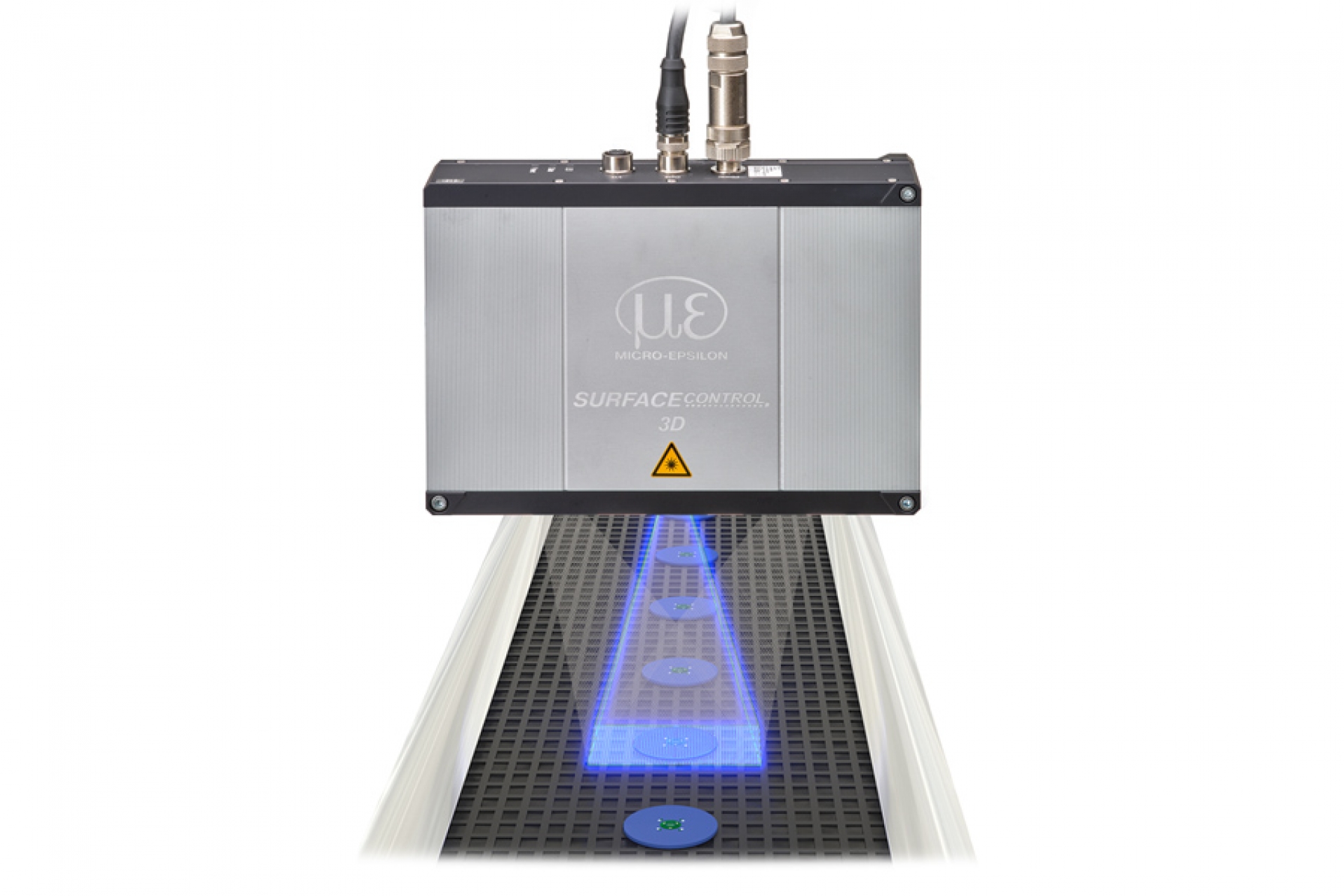

La custodia in alluminio è IP67 con connettori collegati e lavora con raffreddamento passivo; sulle taglie -30, -80 e -120 un'unità di ventilazione dedicata consente il funzionamento continuo fino a 45 °C. Quattro I/O digitali configurabili gestiscono trigger esterno, controllo del sensore e stati, mentre i dati escono su Gigabit Ethernet secondo lo standard GigE Vision / GenICam.

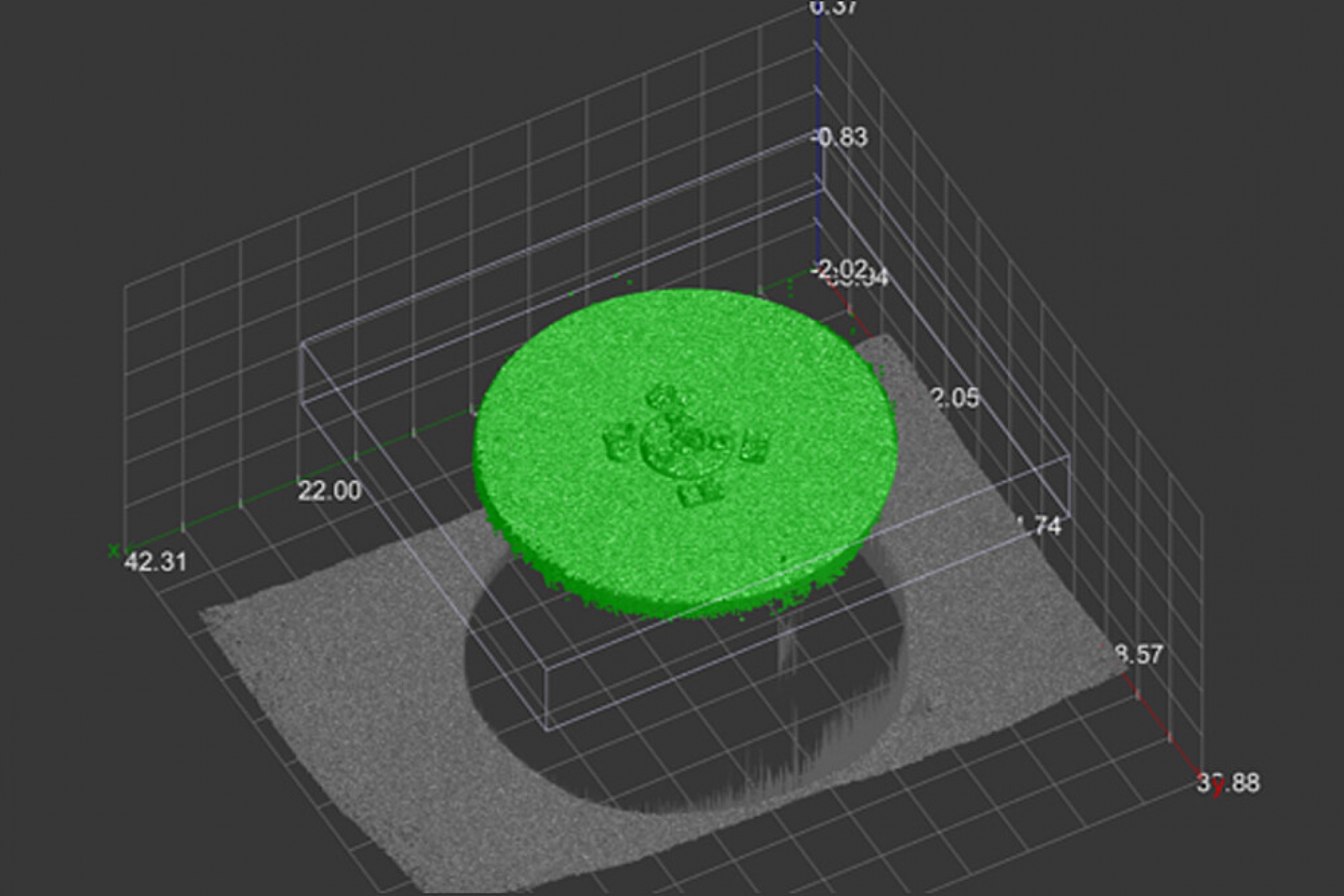

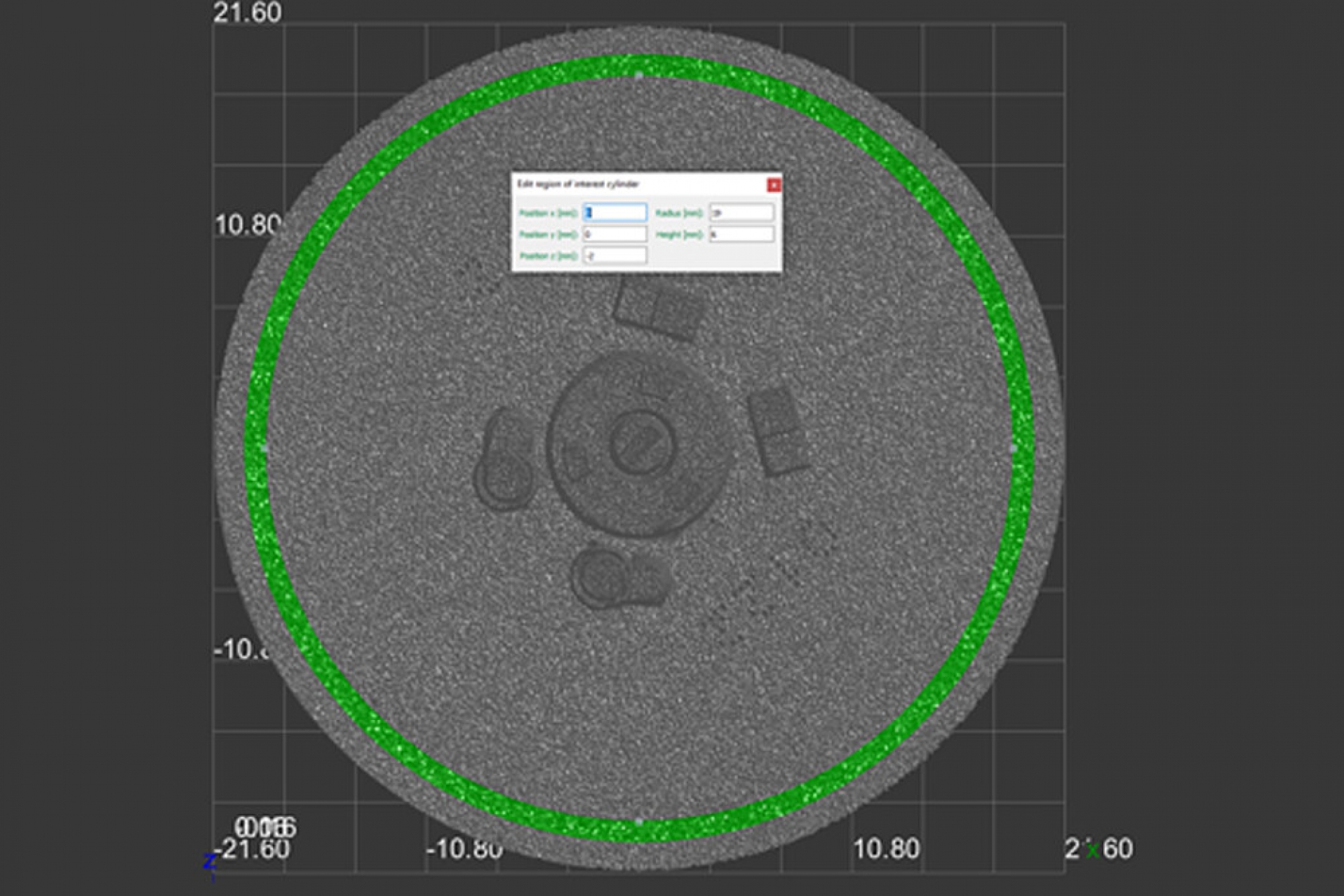

Il sensore trasmette nuvole di punti e non valuta i dati al proprio interno: il software 3DInspect serve per parametrizzazione, prove e visualizzazione, l'elaborazione in linea avviene nel software dell'integratore o tramite SDK. Se la tolleranza lo consente, la versione con risoluzione XY da 12 µm condivide taglie e connessioni a un costo inferiore.
I nostri ingegneri affiancano l'integratore nella scelta della taglia, nelle prove di fattibilità sui pezzi reali e nel collegamento con il software di visione. Le altre soluzioni di misura tridimensionale senza contatto sono raccolte nella pagina dedicata.
Proiezione di pattern con sorgente LED
SC3500-30, SC3500-80, SC3500-120, SC3500-240
Da 29,5 x 18 mm a 245 x 170 mm, secondo modello e distanza
-30: 130 ±3 mm; -80: 130 ±10 mm; -120: 206 ±15 mm; -240: 440 ±60 mm
-30: 130 ±6 mm; -80: 130 ±20 mm; -120: 206 ±35 mm; -240: 440 ±100 mm
-30: 8 µm; -80: 20 µm; -120: 30 µm; -240: 60 µm
-30: 0,7 µm; -80: 1 µm; -120: 2 µm; -240: 4 µm
-30: < 0,25 µm; -80: < 0,4 µm; -120: < 0,8 µm; -240: < 1,4 µm
Da 0,2 s (escluse elaborazione e valutazione)
Gigabit Ethernet (GigE Vision / GenICam)
4 I/O configurabili per trigger esterno, controllo del sensore e stati
24 VDC ±20 %
0 ... +45 °C (-30, -80, -120); 0 ... +40 °C (-240)
IP67 (con connettori collegati)
1,9 kg (-30, -80, -120); 2,3 kg (-240)
3DInspect, 3D Sensor SDK
Unità di ventilazione IP67 (art. 2105079) per le taglie -30, -80, -120
3DInspect
