CSmicro LT
Pirometro a infrarossi miniaturizzato con testa separata per installazioni OEM
Quando lo spazio disponibile per il sensore si misura in millimetri e la testa di misura deve stare a ridosso di superfici calde, la soluzione non è un pirometro convenzionale: serve un'architettura che separi la testa di misura dall'elettronica. Solo così è possibile posizionare il componente ottico esattamente dove serve, tenendo la parte elettronica in un punto più accessibile e termicamente meno critico.

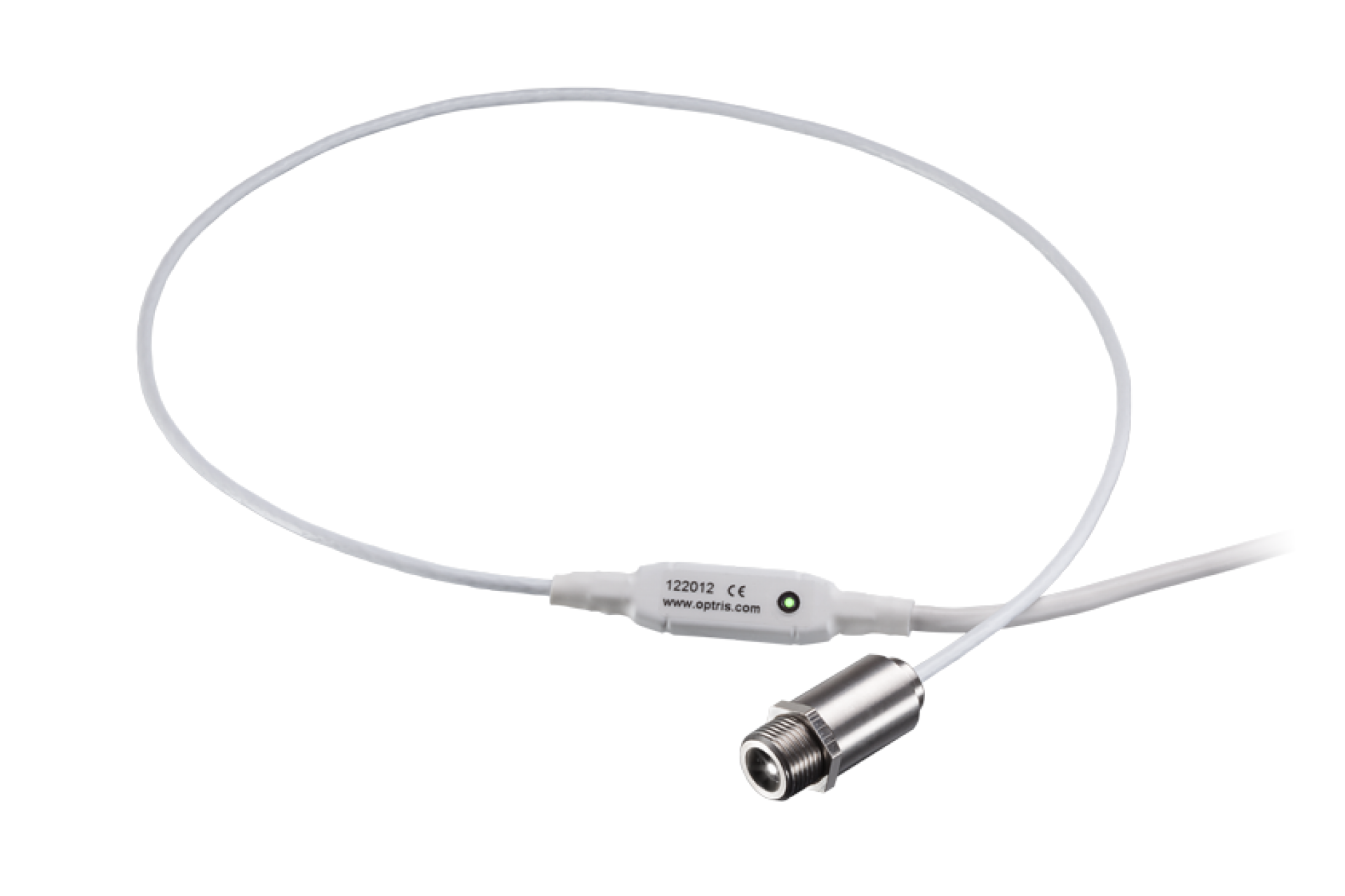

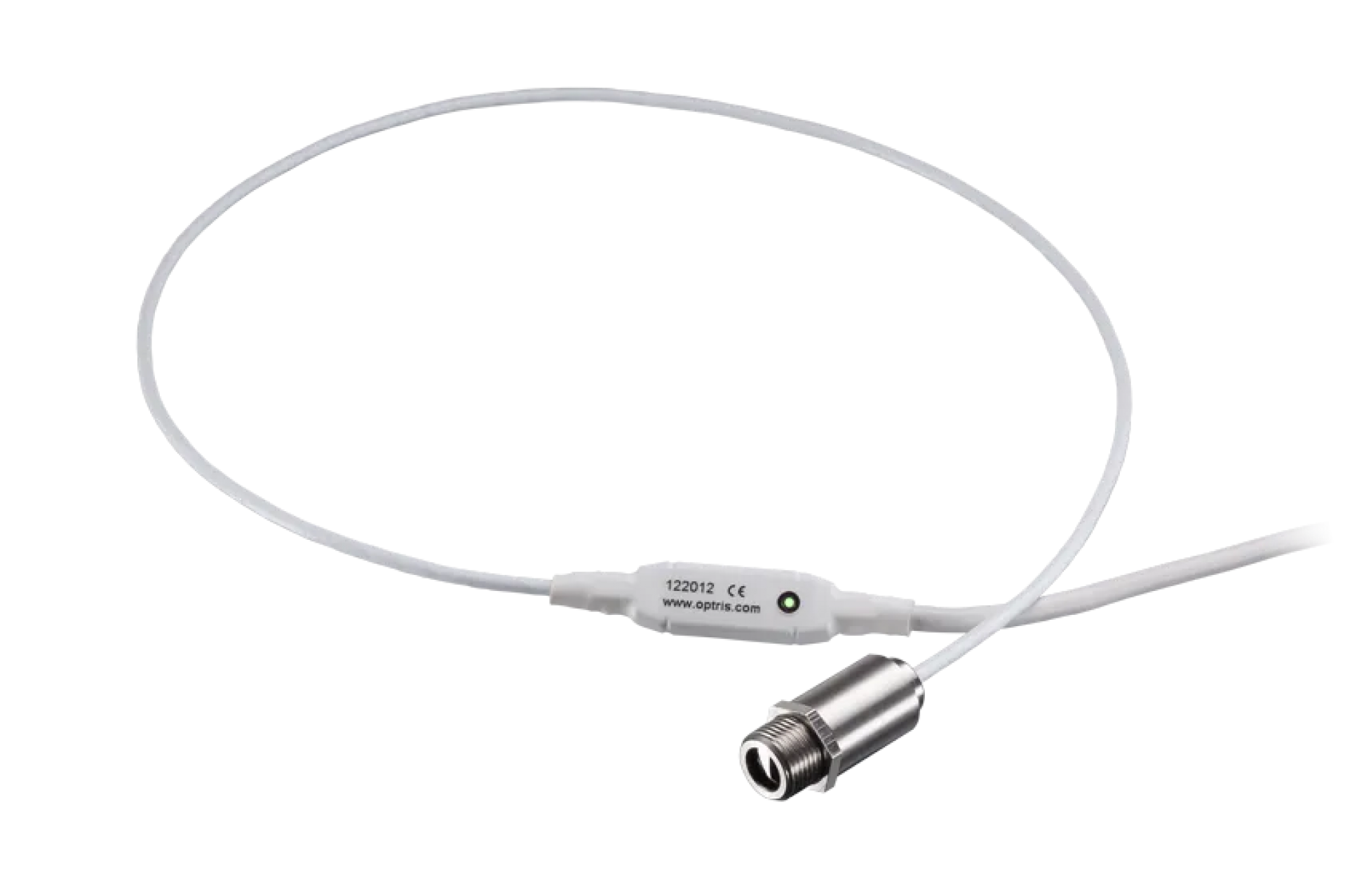

La testa di misura ha un diametro di 12 mm e una lunghezza di soli 24 mm, con filettatura M12x1: entra fisicamente dove la maggior parte dei pirometri industriali non arriva. L'elettronica è alloggiata in un corpo separato, collegato tramite cavo, con lunghezze configurabili fino a 6 metri tra testa e box. Questo layout consente alla testa di operare in ambienti fino a 120°C senza raffreddamento aggiuntivo, mentre l'elettronica rimane in zona temperata e accessibile per la configurazione.
Il campo spettrale di 8-14 µm, ottenuto tramite rivelatore a termopila, garantisce misure accurate su materiali ad alta emissività - plastiche, metalli verniciati, ceramiche, vetro - su un range di misura che va da -50°C a 1030°C. L'accuratezza dichiarata è di ±1% o ±1°C, migliore rispetto ai pirometri monoblocco della stessa fascia. Il sensore è disponibile in due versioni ottiche: rapporto distanza/spot 2:1 per installazioni ravvicinate e 15:1 per misure a distanza. Con lente close-focus opzionale è possibile scendere a spot da 0,8 mm a 10 mm di distanza.
Le uscite analogiche disponibili sono mV o 4-20 mA. La versione mA supporta il collegamento a 2 fili, particolarmente apprezzato in installazioni OEM dove si vuole minimizzare il numero di conduttori nel cavo. L'integrazione con PLC e sistemi di controllo avviene direttamente, senza componenti intermedi.

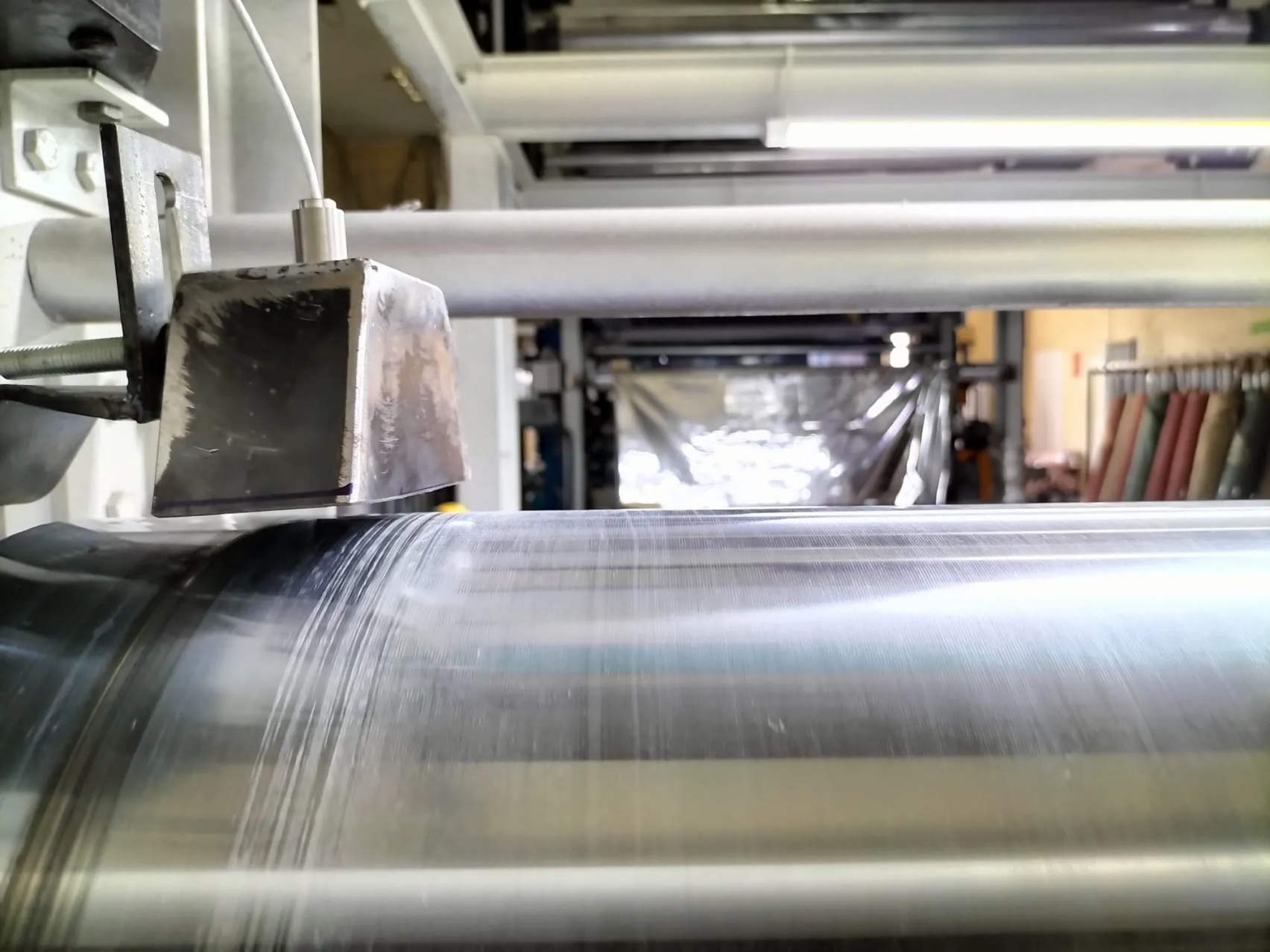

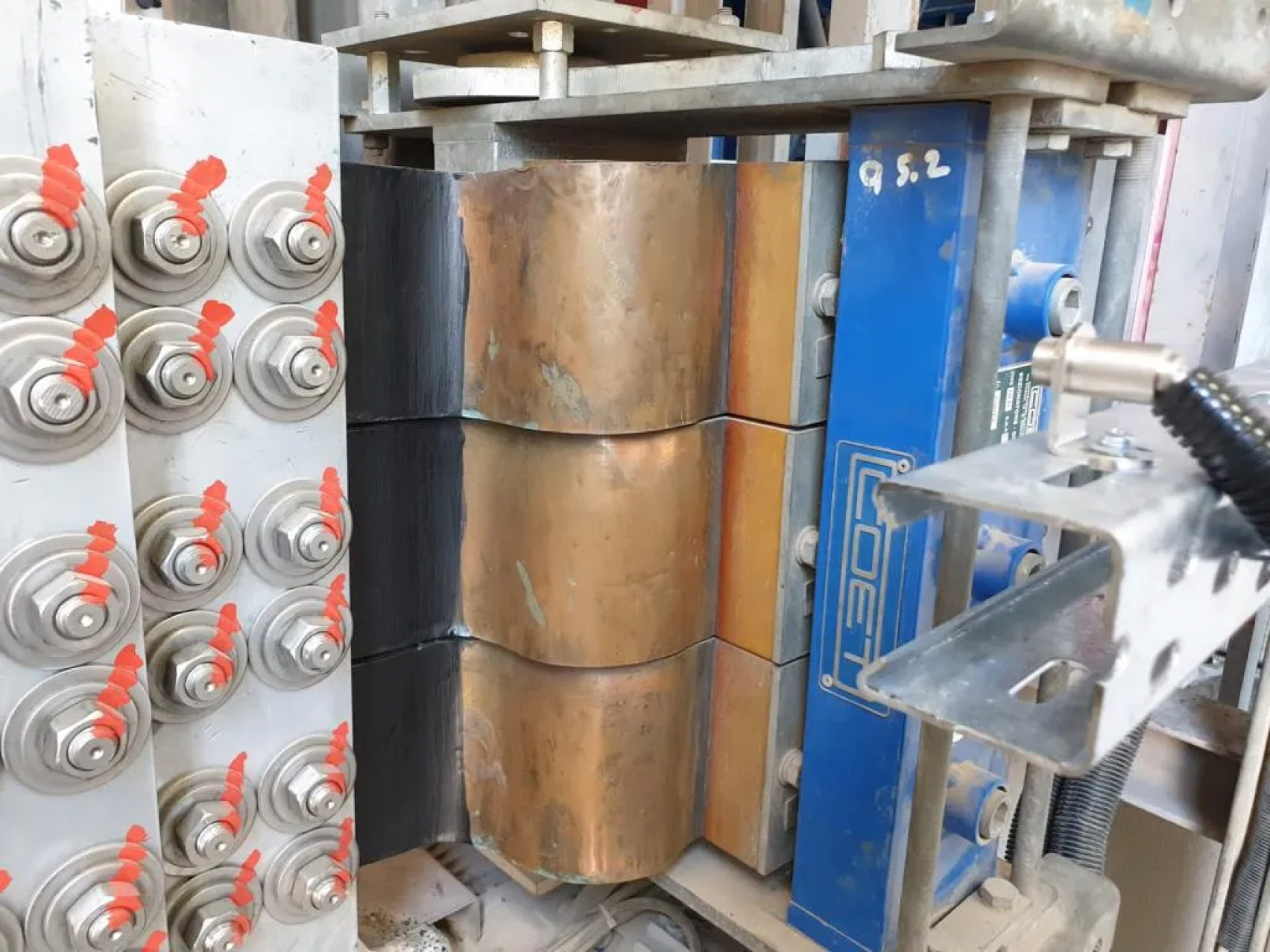

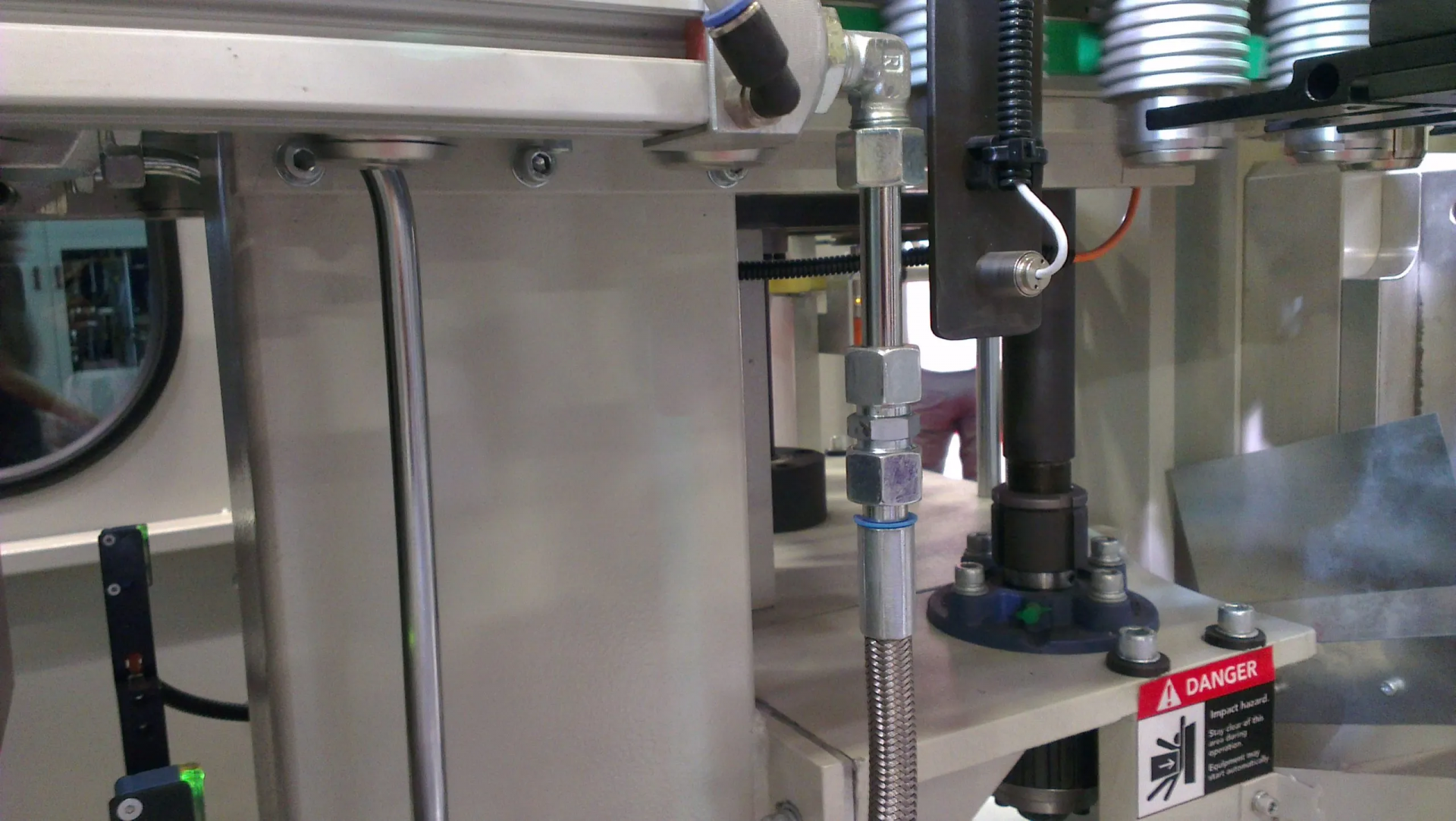

Le applicazioni tipiche coprono la lavorazione di plastiche e film, il controllo qualità in produzione, il monitoraggio condizioni macchina, l'industria alimentare, la produzione di semiconduttori e l'industria pesante in generale. La configurazione del sensore avviene tramite il software Compact Connect, gratuito, o tramite app mobile Android. Progettato e calibrato in Germania secondo gli standard PTB e NIST, è disponibile con opzioni di cavo personalizzate per clienti OEM ad alto volume. Per installazioni con temperatura ambiente superiore a 120°C è disponibile il CSmicro LTH, con testa resistente fino a 180°C nello stesso formato M12.
da -50 a 1.030 °C
14 ms
8 - 14 µm
Plastiche
Polimeri
Compositi
Materiali organici
Metalli non riflettenti
Ceramiche
Semiconduttori
Vetri
15:1
da -20 a 120 °C
CS LT
