Profilometro laser ad alta risoluzione per applicazioni dinamiche e robotica

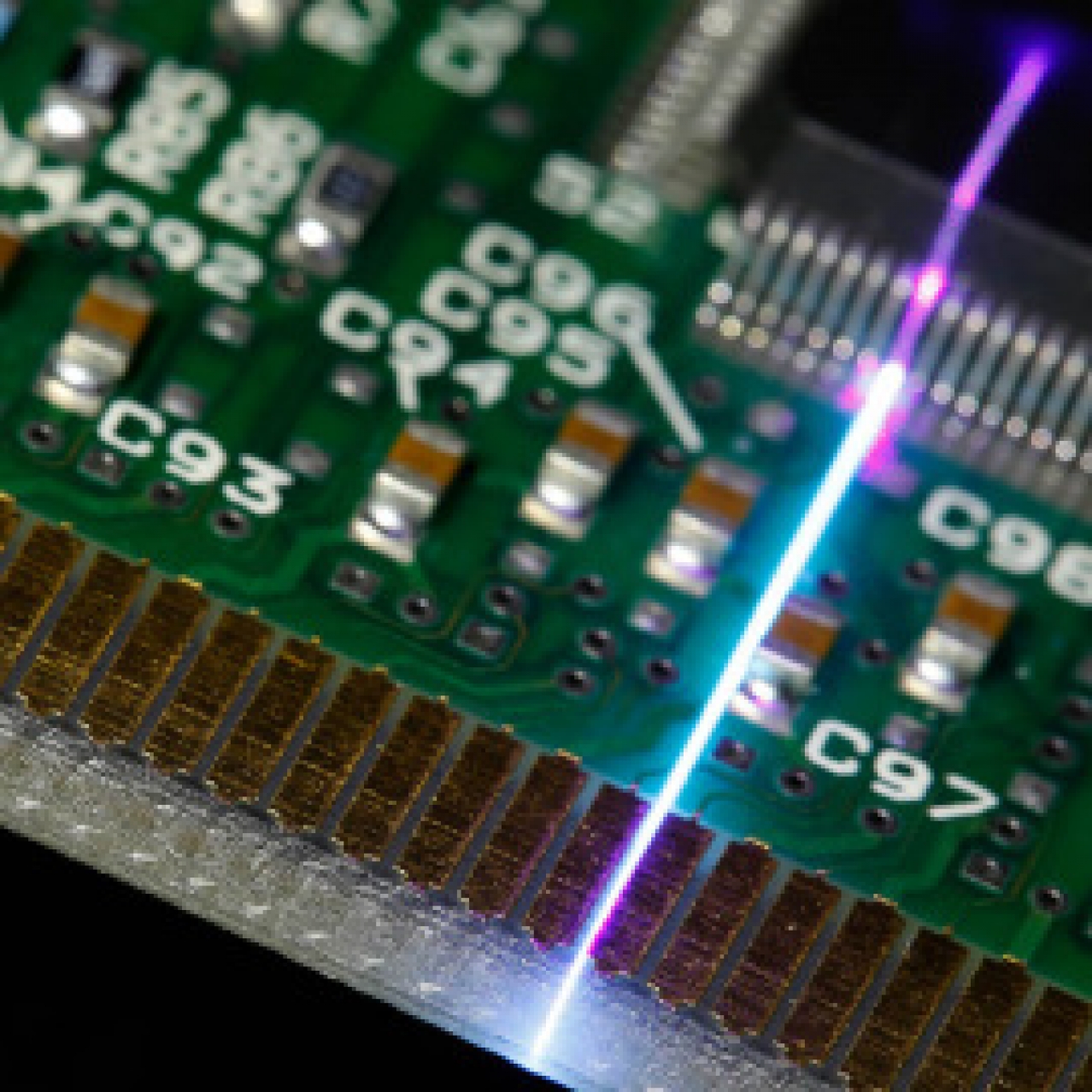

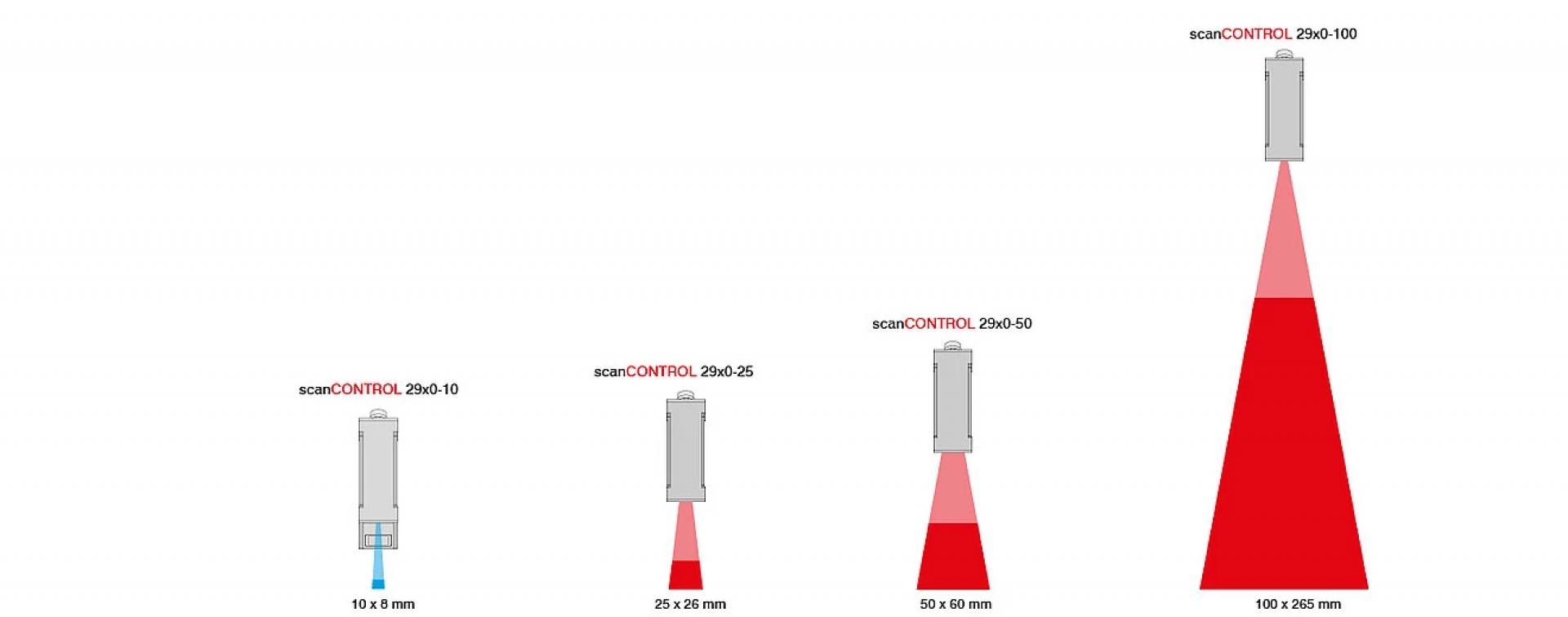

Il vantaggio tecnico principale del profilometro laser scanCONTROL 29x0 rispetto alle serie standard è la risoluzione sull'asse X fino a 1.280 punti — il doppio rispetto al modello base — combinata con una linearità sull'asse Z da 1 μm: valori che rendono il sistema adatto alla misura di microgeometrie, alla verifica di strutture con discontinuità fini e all'ispezione in ambito elettronico, dove le tolleranze sono strette e i dettagli rilevanti si trovano su aree molto piccole. La variante con linea laser da soli 10 mm (LLT29x0-10/BL) porta questa capacità all'estremo, consentendo il rilevamento delle strutture più minute con la massima densità di campionamento per profilo. Il campo di misura sull'asse Z arriva a 265 mm con un'acquisizione fino a 2.560.000 punti al secondo a una frequenza di profilo di 2.000 Hz, garantendo prestazioni adeguate anche in processi dinamici.

Il controller integrato nel corpo del sensore elimina l'unità di elaborazione esterna, riduce il cablaggio e semplifica il montaggio su robot e sistemi di movimentazione. La porta multifunzione consente di configurare il connettore come ingresso trigger, segnale di uscita, alimentazione o canale di sincronizzazione — con modalità dedicata per azionare più sensori in alternanza ed evitare la sovrapposizione delle linee laser in installazioni multi-sensore. Per le superfici più difficili — metalli incandescenti, materiali organici e semitrasparenti — è disponibile la Blue Laser Technology (405 nm), che garantisce stabilità del segnale dove il laser rosso perde affidabilità. I sensori SMART trasmettono i risultati direttamente tramite Ethernet UDP, Modbus TCP o seriale; i convertitori opzionali abilitano l'uscita via PROFINET, EtherCAT ed EtherNet/IP per l'integrazione in qualsiasi architettura di automazione.
