I-Scan 10

Brand: Tekscan

Mappatura della pressione di interfaccia con elettronica industriale TekDAQ 220

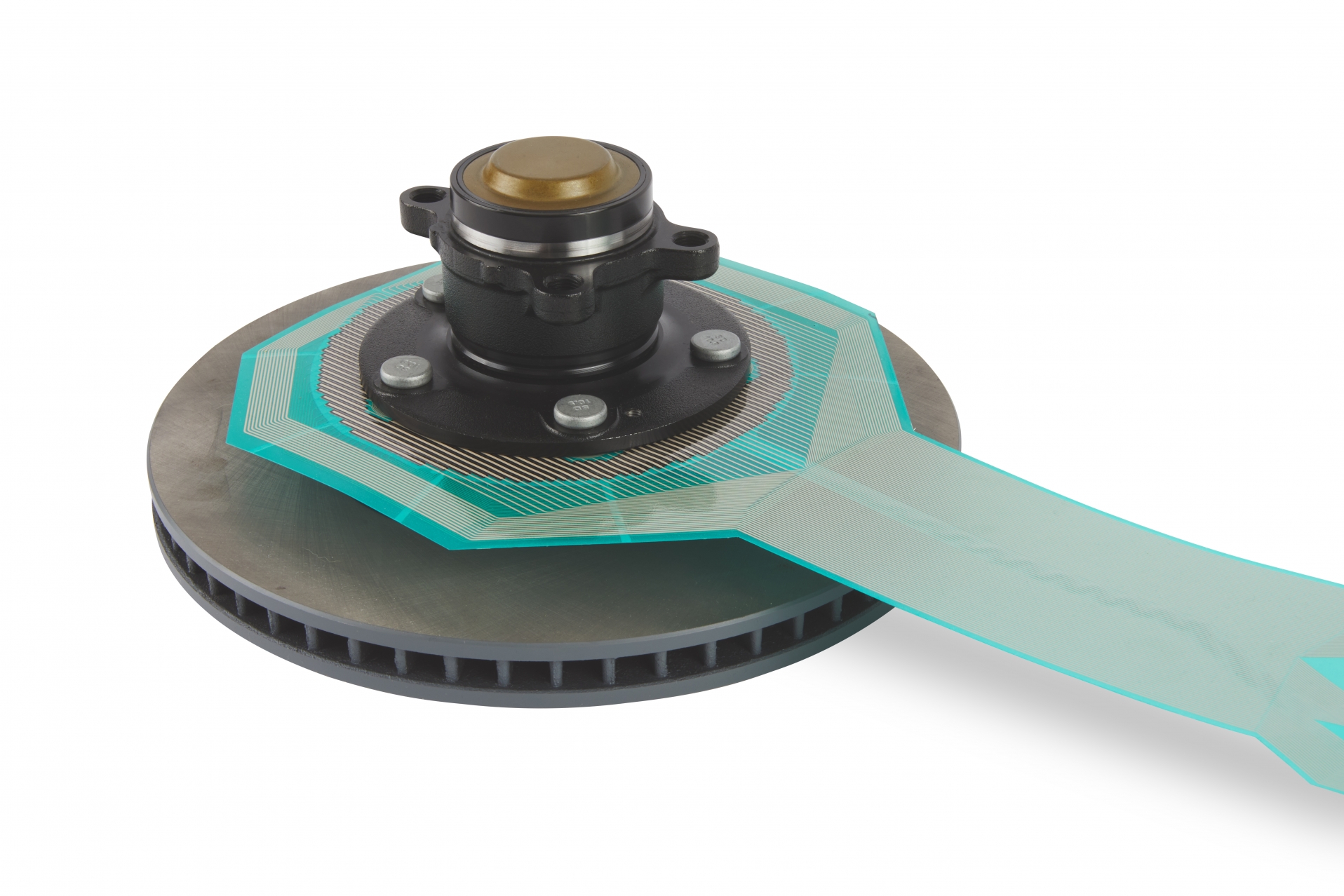

Serraggi, guarnizioni, accoppiamenti, rulli di processo: la pressione di interfaccia tra due superfici incide su tenuta, usura e resa, ma resta invisibile agli strumenti tradizionali. I-Scan 10 la rende misurabile con un sensore tattile a film sottile inserito nel contatto, l'elettronica di acquisizione TekDAQ 220 e un software che mostra la distribuzione di pressione in tempo reale.

Visualizza il video

Richiedi Informazioni

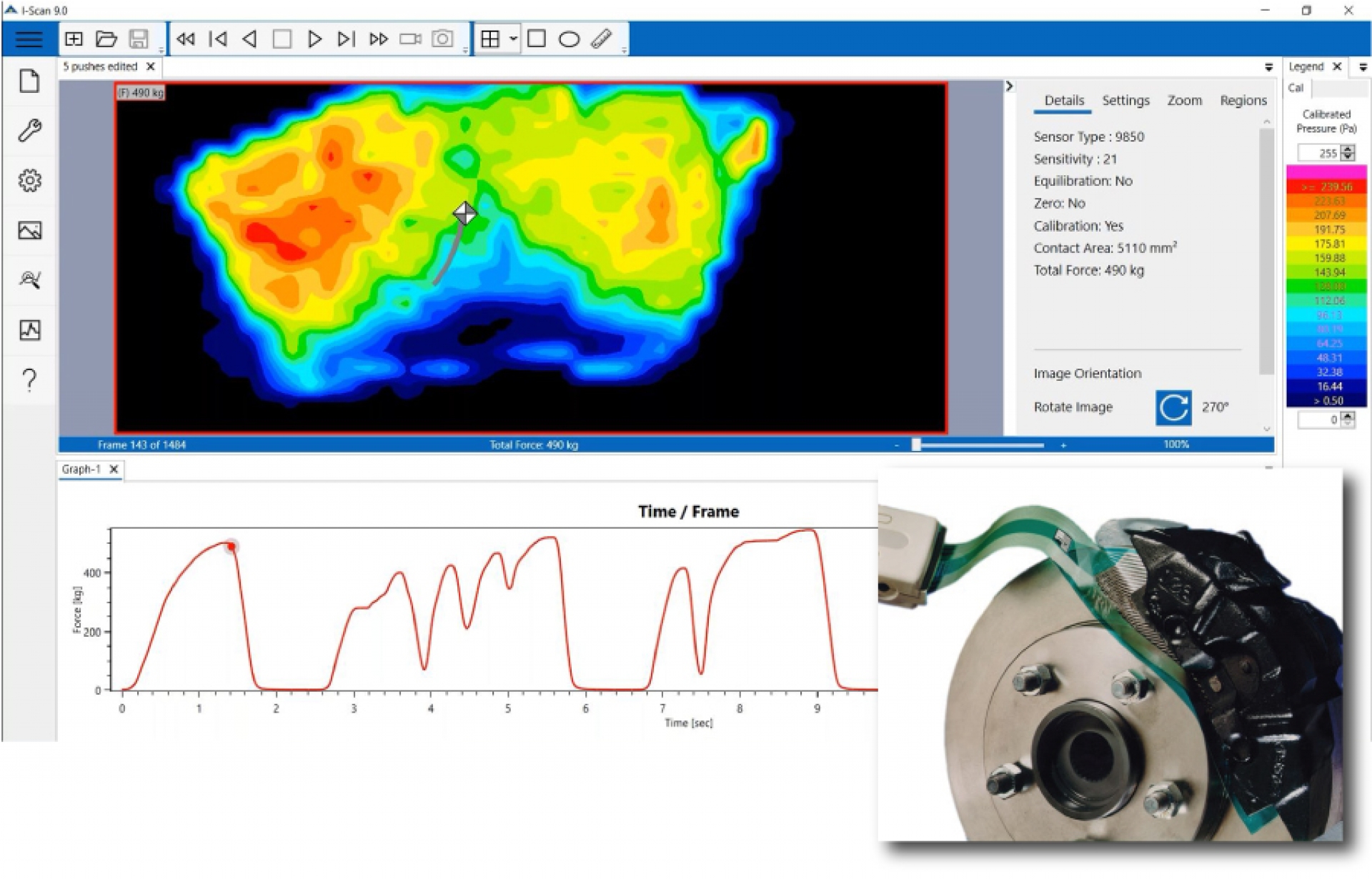

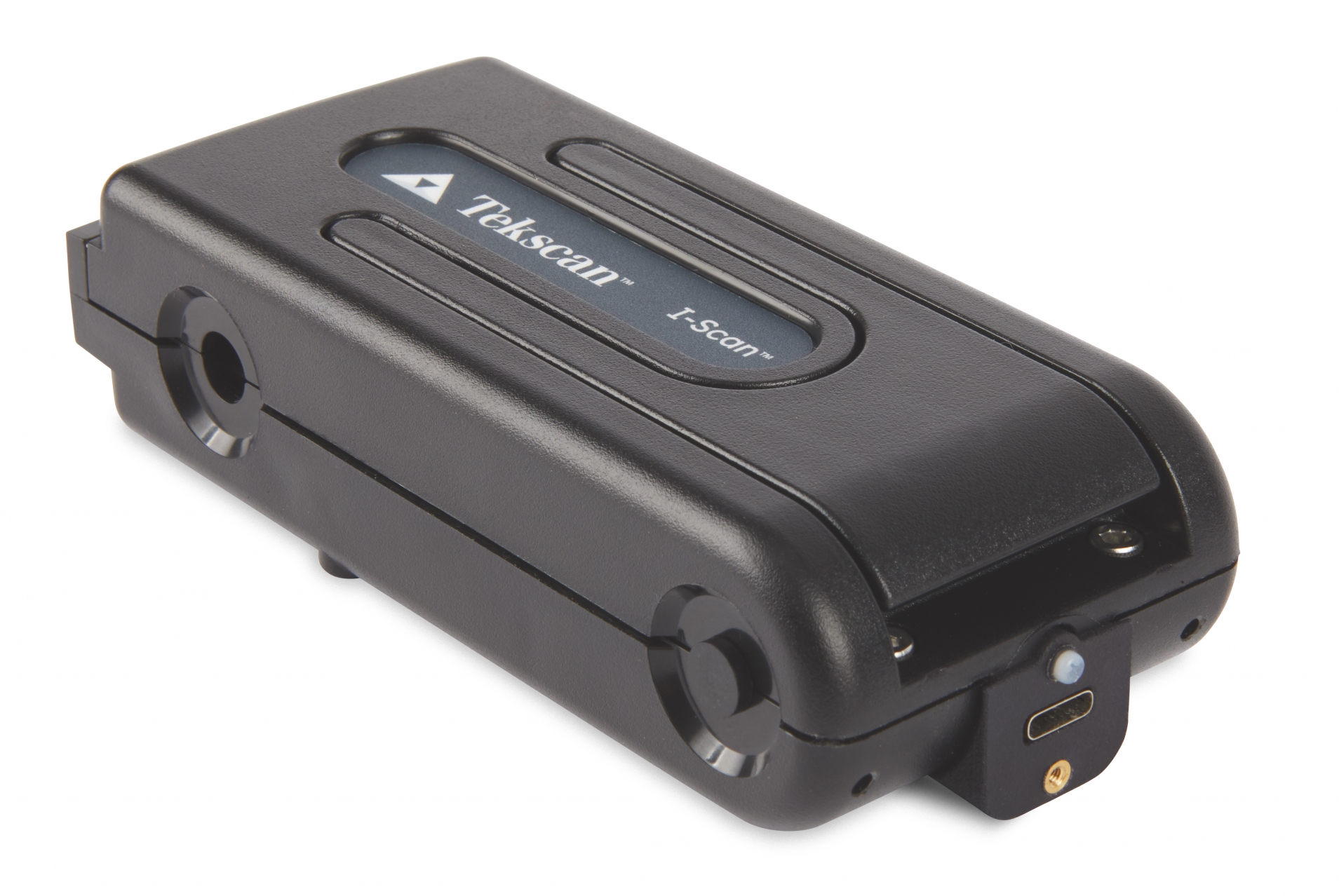

Per ogni fotogramma il sistema calcola forza totale, pressione di picco, centro di forza e forze per zone, con visualizzazione 2D e 3D. La nuova elettronica TekDAQ 220 nasce per gli ambienti di prova più impegnativi: la protezione ESD potenziata e la maggiore resistenza ai disturbi elettrici fanno la differenza quando si misura in linea, vicino a presse, azionamenti e saldatrici. Si alimenta dalla porta USB del PC, è compatibile con prese USB-A e USB-C e usa un cavo sostituibile sul campo con connessione a vite, che resta salda anche durante le prove più lunghe.

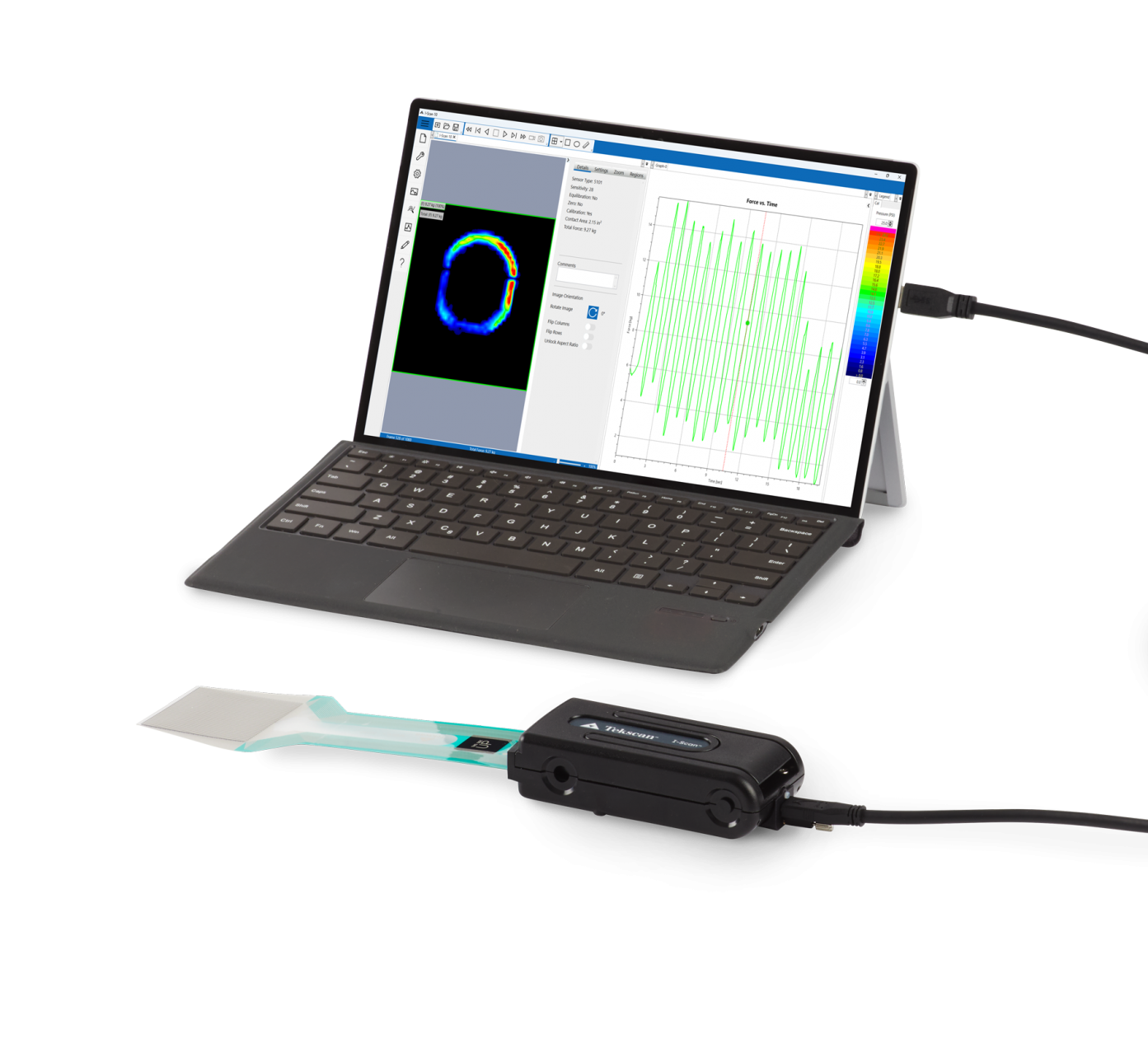

Il software I-Scan 10 mantiene il flusso di lavoro delle versioni precedenti e aggiunge funzioni pensate per le applicazioni più articolate. Sui sensori con più aree sensibili, come quelli per l'analisi della presa, ogni area si calibra e si equalizza in modo indipendente. Pressione, temperatura e segnali analogici si confrontano su grafici a più assi. Con i sensori di temperatura a film sottile la mappatura termica scende sotto zero, fino a -50 °C, ad esempio nelle prove a bassa temperatura su celle e pacchi batteria.

Chi lavora già con l'elettronica Evolution può continuare a usare i sensori con T-tab singolo. La scelta del sensore, tra oltre 200 formati standard o realizzati su specifica, dipende da campo di pressione, area da coprire e risoluzione richiesta: è qui che entra la consulenza dei nostri ingegneri, che affiancano il cliente nella selezione, nella calibrazione e nella valutazione dell'aggiornamento di un sistema esistente. Approfondisci la gamma dei sensori a film sottile e le funzioni di analisi del software.
